Greitoji jungtis dn 5 ludecke važ 6 dvigubas vožtuvas, adata ms

„Nest & nbsp“; Greitos jungtys „Lüdecke & nbsp“; „Mini DN & Nbsp“; 5 & ​​nbsp;- vožtuvas iš abiejų & nbsp; su „Spire & nbsp“- & nbsp; Gyvatės jungtis & nbsp; 6 & nbsp;- & nbsp; ESM & Nbsp; 6 & nbsp; 21 skirtukas

Greitos ESM serijos DN 5 jungtys pirmiausia yra skirtos suslėgto oro transportavimui pneumatinėse sistemose.

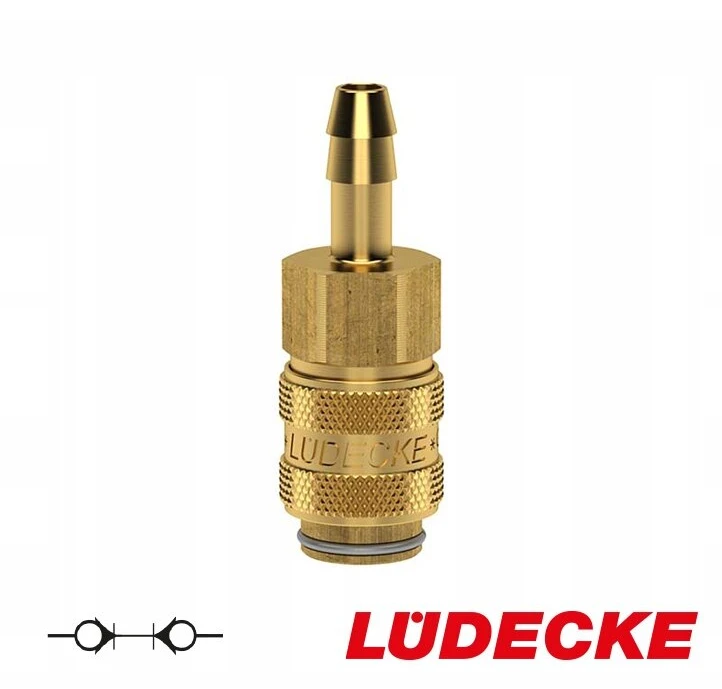

Dalis skirtukas Viena vertus, jis turi greitą sujungimo lizdą, kita vertus, gyvatės jungtį. Lizdas turi uždarymo vožtuvą ir specialų vožtuvą, atidarantį vožtuvą kištuke.

Gaminti žalvario korpusą (MS 58), su elementais, pagamintais iš nerūdijančio plieno ir nitrilo gumos sandarinimo (NBR).

Suderinamas su „Parker“ greitomis jungtimis | Rektuso serija 21

Šios greitos jungtys bus naudojamos daugelyje pramonės šakų, pavyzdžiui, robotikoje ir automatizavime įrenginiams, mašinoms, gamybos linijoms ir įrankiams valdyti. Jie taip pat naudojami matuojant technologijas. Jie yra tinkami tiekti oro įrankius ir pneumatinius prietaisus. „ESM“ serija taip pat puikiai tinka mėgėjų dirbtuvėms, skirtoms tiekti oro šepetėlius modeliuotojams ar plastikiniams menininkams. Jungtys taip pat gali būti naudingos automobilių ir alavo dirbtuvėse, kad palaikytų pneumatinius įrankius.

Jungčių konstrukcija & Nbsp; apsaugo savo mechanizmą nuo žalos.

Mes siūlome visą „Ludecke“ asortimentą.

Techniniai duomenys:

• Darbinis slėgis [juosta]: 35 .
• Darbinė temperatūra [° C]: nuo -20 iki +100 .
• Ryšio medžiaga, kūnas: Žalvario MS 58 & Nbsp; sklandžiai
• Medžiagos nustatymas: kilnus plienas DIN 1.4310
• Medžiagos rutuliai: DIN nerūdijantis plienas 1.3541
• Vidutinis: suspaustas oras .
• Sandarinimas: Perbunan nbr
• Didžiausia talpa [l/min]: 330
• Dydis Ø vidinis ir Nbsp; Gyvatė: 6
• Bendras ilgis: & nbsp; 46 mm
• Konkurso ilgis: 17
• Svoris: & nbsp; 27 g
• Rakto dydis: 14
• Lygiavertis: Parkeris | Rektuso serija 21

Dėmesys!

Ši greita jungtis yra skirta „Connection & Nbsp“; su kištukais su uždaryti -OFF vožtuvu , katalogo pabaigoje "ab" - Tai yra, skirta pjaustyti vožtuvus iš abiejų pusių. W & nbsp; Lizdų struktūra ir Nbsp; Atidaryta adata buvo naudojama Kikolo vožtuvas (rodyklės iliustracijoje). Šių greitų porų naudojimas neleidžia terpei pabėgti iš vielos ir nereikalauja papildomo vožtuvo, uždarančio įrenginius, kad ją paskirstytų.

Galite įjungti kištuką be vožtuvo (su nemokamu skrydžiu), tačiau jungties srauto greitis bus mažesnis nei & nbsp; Vienos formos (standartinės) greitos jungtys, kurios neturi smaigalio. Vieno tipo pjovimo jungtys rekomenduojame standartinius, vienašališkai pjaustymo lizdus.

Atjungti ir prijungti prie šios sistemos laidų yra intuityviai paprastas ir greitas, kurį galima padaryti viena ranka.

1 žingsnis.

2 žingsnis.

Paspauskite kištuką prie lizdo ir lengvai ištraukite kištuką, kad patikrintumėte ryšį. Tai atidaroma uždarymo vožtuvais & nbsp; Įsikūręs lizde ir kištuke.

3 žingsnis.

3 žingsnis Vieneto pasiskirstymas, pastumdamas rodyklės nurodytą žiedą, kuris tuo pačiu metu išstums kištuką iš lizdo ir uždarys uždarymo vožtuvą lizde ir kištuke.
