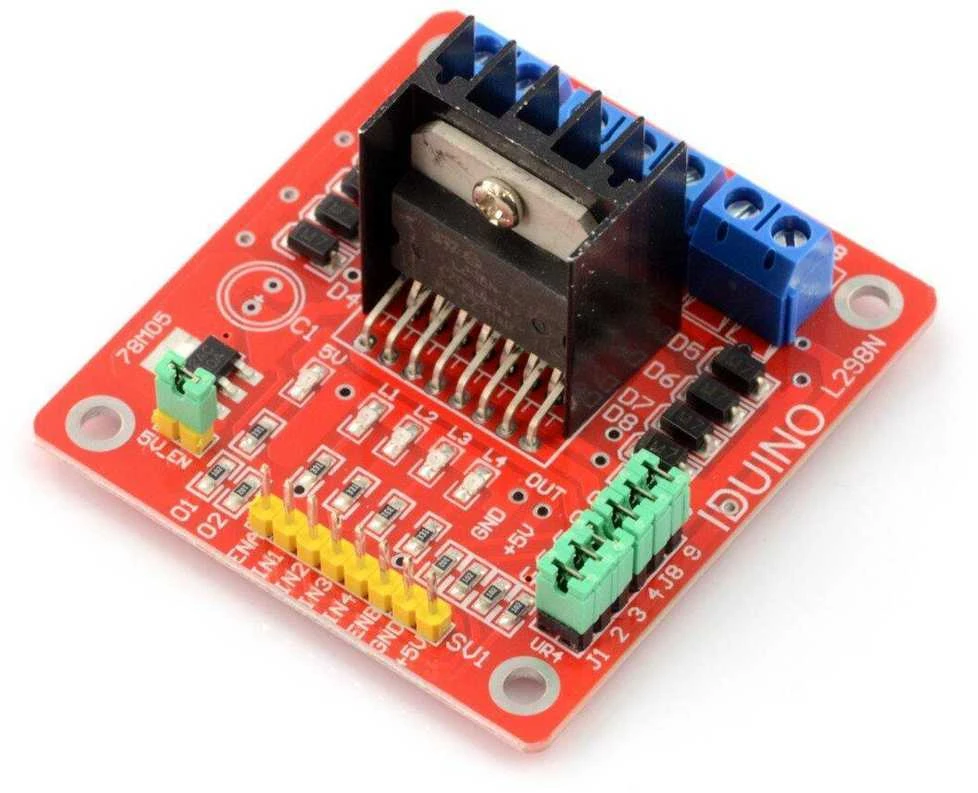

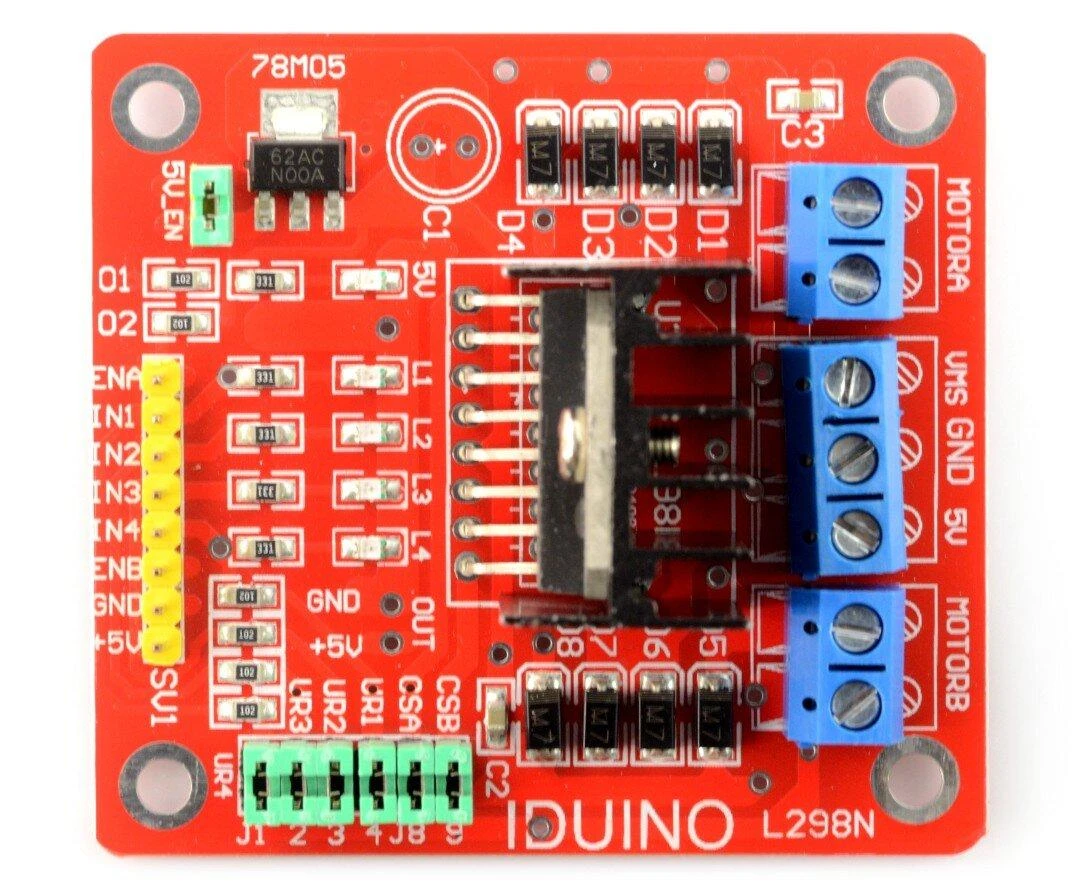

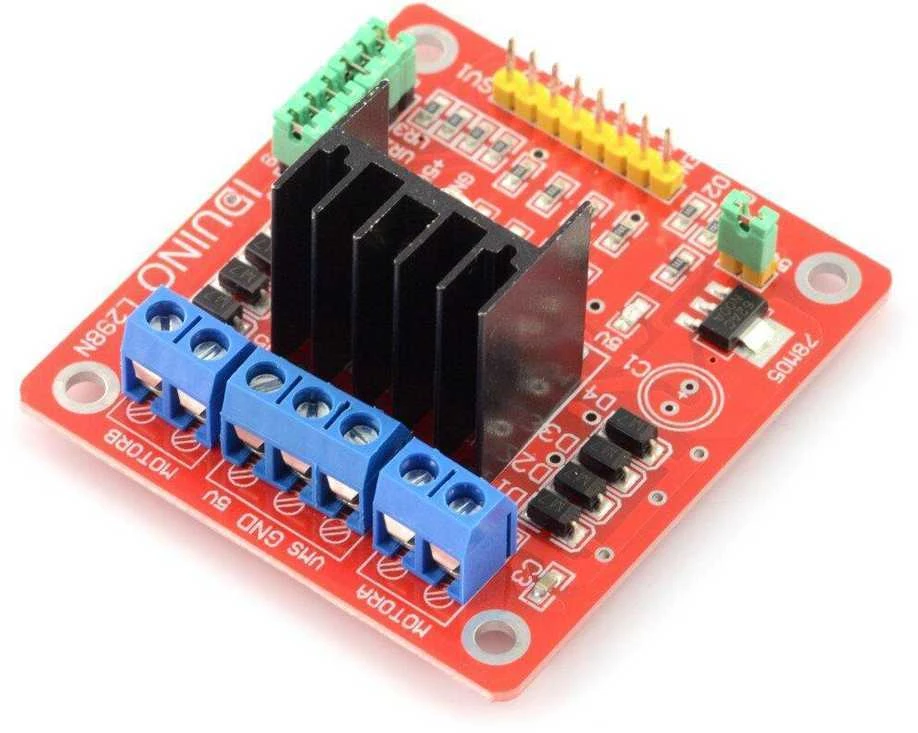

Modulis su dviejų kanalų nuolatinės srovės variklio valdikliu L298N. Jis maitinamas nuo 5 V iki 46 V. Maksimali kanalo srovė yra 2 A. Sistemoje yra įmontuotas 5 V įtampos reguliatorius, kuris tiekia loginę dalį.

Specifikacijos:

Maitinimo įtampa: nuo 5 V iki 46 V
Loginės dalies maitinimo įtampa: 5 V
Įmontuotas 5 įtampos reguliatorius, skirtas tiekti loginę dalį su galimybe ją atjungti su trumpikliu
Maksimali išėjimo srovė: 2 A vienam kanalui
Modulis leidžia valdyti du nuolatinės srovės variklius arba vieną žingsninį variklį
Variklio išėjimai ir maitinimo įėjimai tiekiami į ARK varžto jungtį
Loginės dalies įvesties kaiščiai yra prie auksinių kaiščių jungčių - 2,54 mm rastro
Plokštėje yra visi pasyvūs elementai, būtini tinkamam valdiklio veikimui
Sistemoje sumontuota radiatorius
Plokštės matmenys: 60 x 55 x 30 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Openplatform
Modelis

AN-08227
Modelio pavadinimas

AN-08227

Gamintojas Openplatform

Atsiliepimų nėra

Atsiliepimų politika

1. Kokią maksimalią srovę gali atlaikyti L298N modulio kanalas?

OpenPlatform L298N modulio kiekvienas kanalas gali atlaikyti iki 2 amperų srovę. Tai reiškia, kad prie jo galite saugiai jungti nuolatinės srovės variklius, kuriems reikia ne daugiau srovės. Būtina laikytis šios ribos, kad neperkaitintumėte plokštės.

2. Ar šiuo valdikliu galima valdyti žingsninį variklį?

Taip, šis dviejų kanalų valdiklis leidžia valdyti arba du nuolatinės srovės variklius, arba vieną žingsninį variklį. Tai universali grandinė su L298N lustu. Modulis puikiai tinka robotų ar kitų projektų judėjimo valdymui, todėl turėtumėte išbandyti abi konfigūracijas.

3. Kokia maitinimo įtampa tinka OpenPlatform valdikliui?

Šis valdiklis maitinamas nuo 5 voltų iki 46 voltų nuolatine srove. Taigi jis tinka įvairiems maitinimo šaltiniams, pradedant mažomis baterijomis ir baigiant galingesniais adapteriais. Loginė dalis maitinama atskirai 5 V įtampa, o pastovų darbą užtikrina įmontuotas reguliatorius.

4. Kaip prijungti laidus prie L298N modulio jungčių?

Variklio išėjimai ir maitinimo įėjimai prijungiami prie ARK varžto jungties. Tai patogu, nes nereikia lituoti, o laidus galima greitai užveržti. Loginės įvestys jungiamos prie 2,54 mm rastro kaiščių plokštės viršuje. Visi reikalingi pasyvūs elementai jau yra sumontuoti ant pačios plokštės.

5. Ar sistemoje yra sumontuotas radiatoriuss?

Taip, gamintojas OpenPlatform ant plokštės sumontavo radiatorių. Jis padeda išsklaidyti šilumą, kai varikliai naudoja aukštą srovę. Dėl to valdiklis gali dirbti stabiliau ilgesnį laiką ir neperkaisti. Nors radiatoriuss yra, rekomenduojama neužmirštį, kad kiekvieno kanalo srovė neturi viršyti 2 A.
