Variklių, veikiančių nuo 6 V iki 24 V įtampa ir iki 10 A srovės kanale (maks. 30), priedėlis su dviejų kanalų valdikliu. Sistema gali būti jungiama tiesiogiai Raspberry Pi minicomputer 3+, 3, 2, B+ ir A+ GPIO jungtimis.

Pagrindinės savybės:

Apsauga – Maker Drive turi Vin / Vmotor / Vbatt (variklio galios) gnybtų atvirkštinio poliškumo apsaugą. Taip išvengiama pavojaus sugadinti variklį netinkamai prijungus maitinimo šaltinį

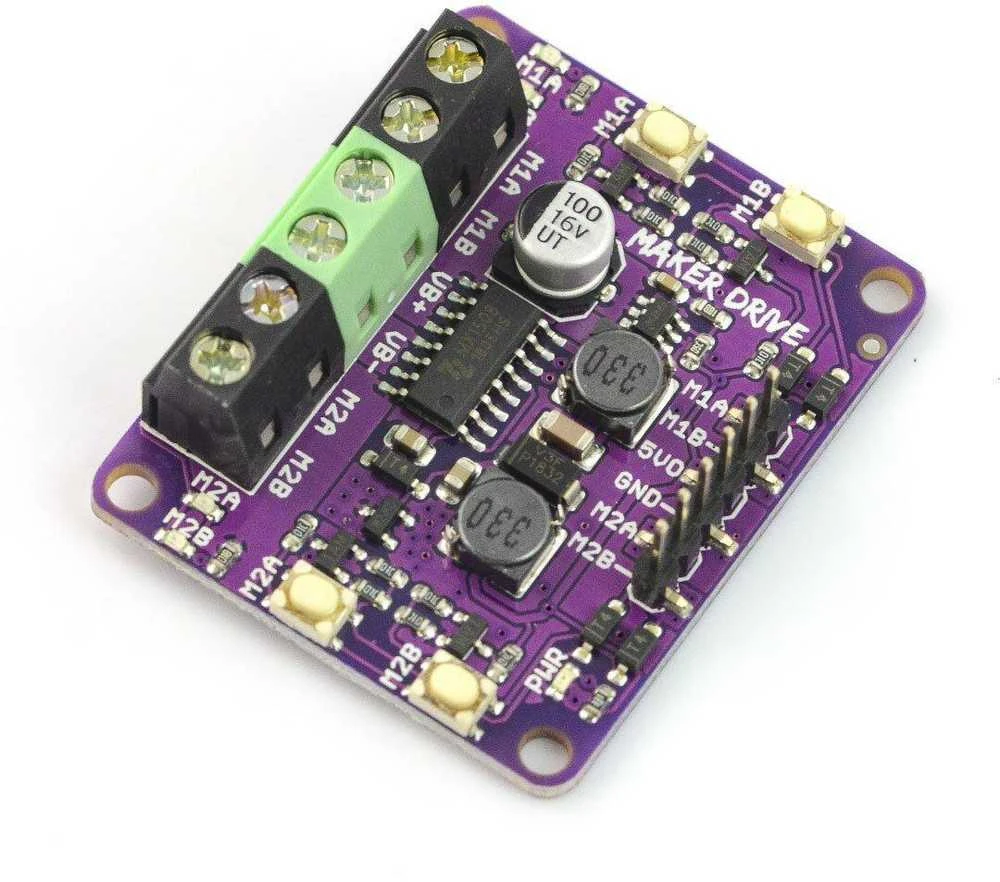

Kompaktiškas dizainas – plokštės maži matmenys 43 x 35 x 14 mm

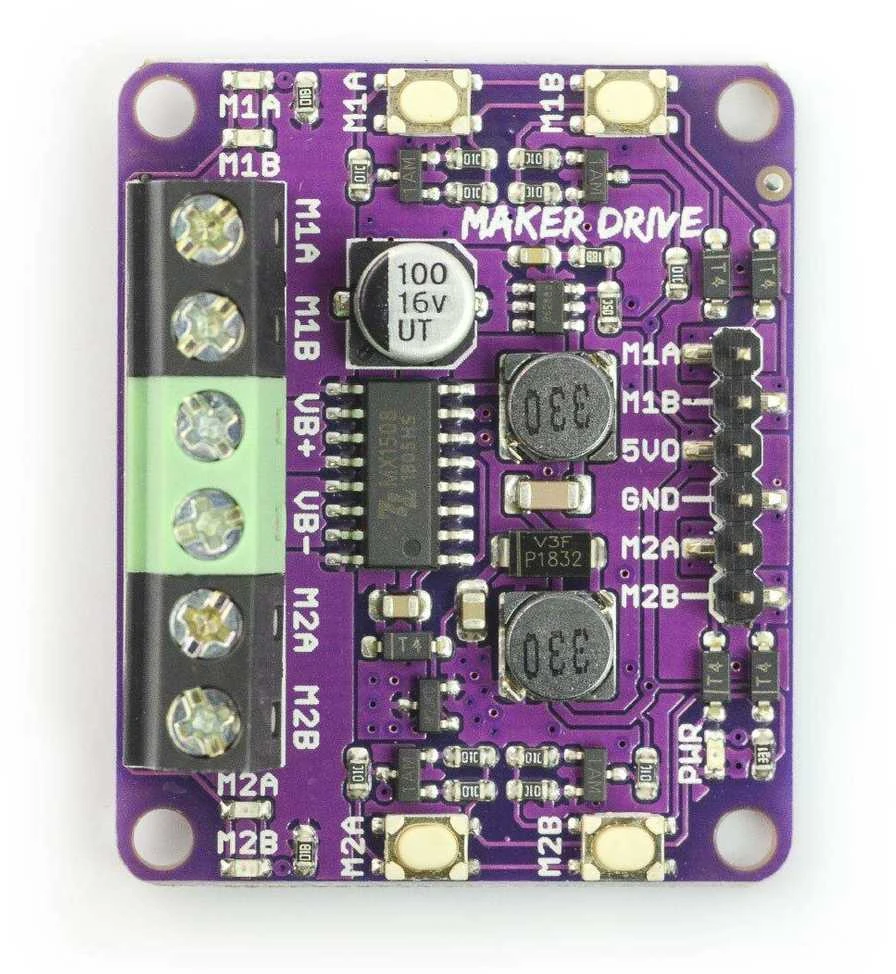

Keturi mygtukai – modulis turi po du mygtukus kiekvienam kanalui, kurie leidžia lengvai išbandyti variklius neprogramuojant mikrovaldiklio. Mygtukais galite patikrinti, ar variklių maitinimas tinkamai prijungtas. Norint naudoti mygtukus, nereikia programuoti
Keturi šviesos diodai – plokštėje kiekvienam kanalui sumontuoti po du šviesos diodus, kurie leidžia lengvai sužinoti, ar modulis prijungtas ir suprogramuotas teisingai. Naudodami šiuos šviesos diodus galite patikrinti išėjimo įtampos kryptį neprijungę variklių. Šviesos diodai taip pat leidžia nustatyti klaidas ir palengvinti trikdžių šalinimą
Įtampos reguliatorius – Maker Drive turi įtampos reguliatorių, kuris išveda 5 V, o didžiausia išvestis yra 200 mA, kai maitinama nuo 2,5 V iki 9,5 V. Tai leidžia valdyti valdymo lustą, pvz., Arduino, tiesiogiai iš valdiklio be reikia papildomo maitinimo šaltinio. Dabar jūsų projektas gali būti maitinamas iš vieno maitinimo šaltinio. Maker Drive gali būti maitinamas dviem AA arba AAA baterijomis arba vienu Li-Ion arba Li-Pol elementu
Regeneracinis stabdžių valdymas – užtikrina geresnį variklio greičio valdymą. Daugelis programų naudoja šią funkciją, pavyzdžiui, linijos sekimo robotas, nes valdiklis gali tiksliau valdyti greitį
Žingsninio variklio valdymas – valdiklis gali valdyti du nuolatinės srovės variklius arba vieną žingsninį variklį

Specifikacijos:

Lustas: MX1508
Kanalų skaičius: 2
Maitinimo įtampa: nuo 2,5 V iki 9,5 V
Išėjimo įtampa: 5 V
Išėjimo srovė: 200 mA
Nuolatinė srovė: 1 A
Momentinė srovė: 1,5 A
Loginės dalies įtampa: nuo 1,8 V iki 5 V
Veikia su: Raspberry Pi, Arduino, ESP8266, ESP32 ir kt.
PWM greičio valdymas iki 20 kHz
Apsauga nuo atvirkštinio poliškumo
Apsauga nuo per aukštos temperatūros
H tiltas
Matmenys: 43 x 35 x 14 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Cytron
Modelis

AN-13999
Modelio pavadinimas

AN-13999

Atsiliepimų nėra

Atsiliepimų politika

1. Kokiai įtampai skirtas Cytron Maker Drive MX1508?

Valdiklis skirtas varikliams, kurie veikia nuo 6 V iki 24 V įtampa. Paties modulio maitinimo įtampa yra nuo 2,5 V iki 9,5 V. Tai reiškia, kad variklių maitinimas ir valdiklio logika gali būti atskirti, todėl galite naudoti skirtingus maitinimo šaltinius savo projektui.

2. Kaip šis modulis apsaugo variklius nuo sugadinimo?

Modulis turi atvirkštinio poliškumo apsaugą ant Vin / Vmotor gnybtų. Jei neteisingai prijungsite maitinimo šaltinį, apsauga neleis sugadinti variklio. Taip pat yra apsauga nuo per aukštos temperatūros, kuri užtikrina saugų veikimą esant apkrovai.

3. Ar galima išbandyti variklius be programavimo?

Taip, plokštėje yra keturi mygtukai, po du kiekvienam kanalui. Šie mygtukai leidžia lengvai patikrinti, ar varikliai tinkamai prijungti ir veikia, nenaudojant jokio programavimo. Tai labai patogu prieš pradedant rašyti kodą mikrovaldikliui.

4. Kokią didžiausią srovę atlaiko kiekvienas MX1508 kanalas?

Kiekvienas kanalas atlaiko nuolatinę 1 A srovę, o momentinė srovė gali siekti 1,5 A. Maximali srovė kanale yra 10 A, bet ji gali būti trumpalaikė. Šios vertės svarbios renkantis variklius, kad neviršytumėte leistinų ribų ir neperkaitintumėte valdiklio.

5. Ar šis valdiklis gali valdyti žingsninį variklį?

Taip, šis dviejų kanalų valdiklis gali valdyti du nuolatinės srovės variklius, bet taip pat galima valdyti vieną žingsninį variklį. Tai suteikia lankstumo projektuose, pavyzdžiui, galite statyti linijos sekimo robotą su regeneraciniu stabdymu arba naudoti tikslų pozicionavimą.
