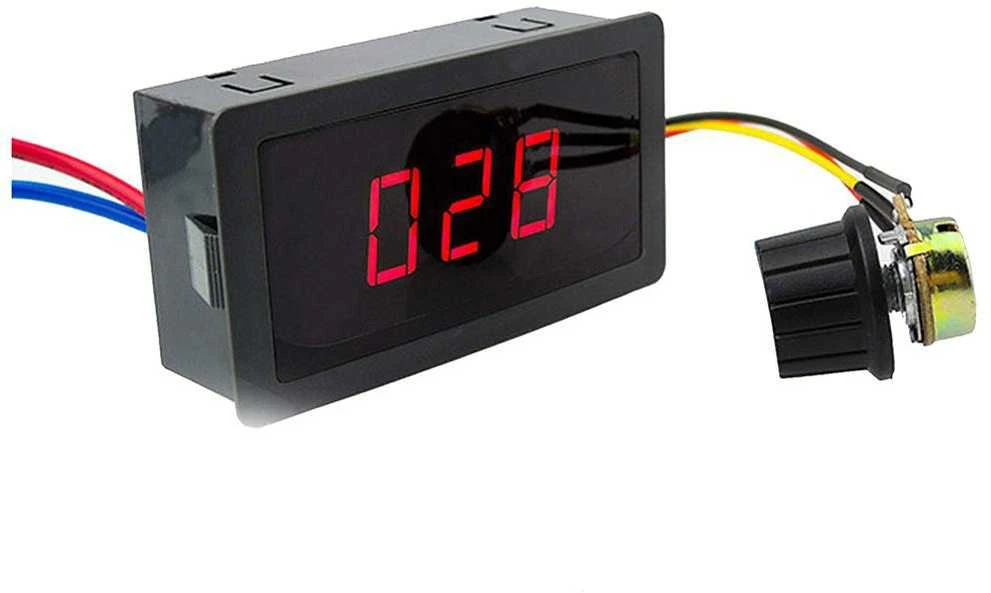

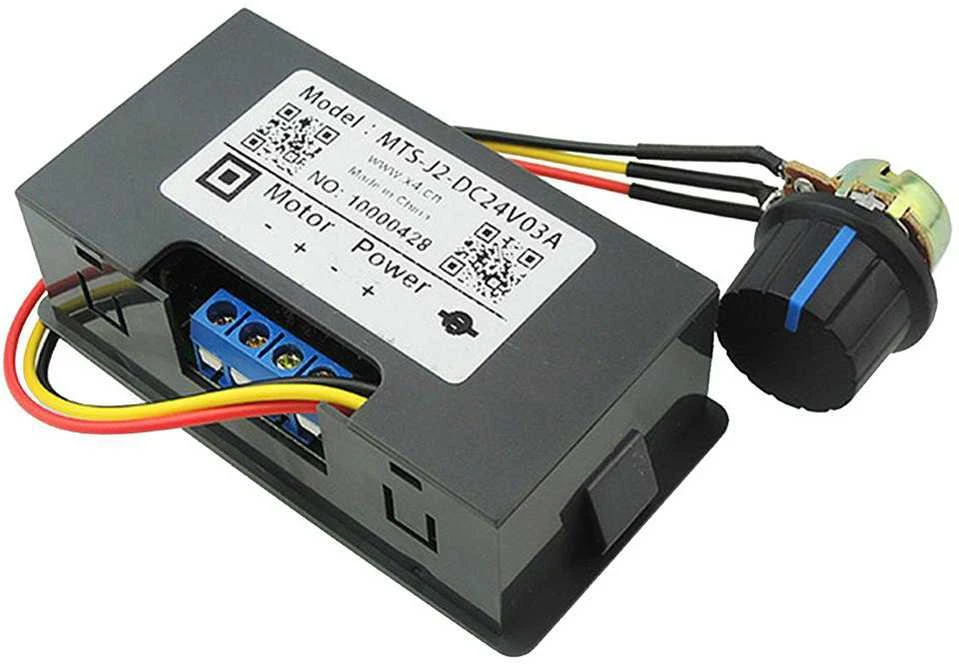

CCM5D yra PWM tipo DC varikliukų valdiklis su įdiegtu LED ekranu. Šis modulis iš kitų išsiskiria tuo, kad gali tiekti ypač daug galios - net iki 5A/30V, todėl juo galima valdyti ypač galingus DC varikliukus. PWM (angl. Pulse width modulation) signalas leidžia ypač lengvai valdyti DC varikliukų sukimosi momentą ir greitį. Pasukus rankenėlę, didėja PWM signalo darbo ciklas (angl. Duty cycle), taip daugiau galios tiekiama į varikliuką. Ciklo dydis LED ekrane rodomas procentais.

Pastaba : pirmiausia prijunkite visas reikiamas jungtis, tik tuomet įjunkite maitinimo šaltinio galią, kitaip galite sugadinti valdiklį.

Techniniai duomenys:

Matmenys: 79 x 42 x 25 mm
Svoris: 58 g
Maitinimo įtampa: 6-30 V DC
Didžiausia išeities galia: 240W
Didžiausia išeities srovė: 5A (pulsai iki 8A)
LED ekranas rodo signalo ciklo dydį procentais.
PWM dažnis: 16 kHz
Signalo ciklas: 0 - 100 %
Variklių PWM signalas kuriamas pačio valdiklio, ciklas keičiamas rankenėle.

Nuorodos ir pritaikymas:

Valdikliu galima valdyti ypač galingus DC varikliukus
V ideo apžvalga

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AS0647
Modelio pavadinimas

AS0647

Atsiliepimų nėra

Atsiliepimų politika

1. Kokią didžiausią srovę gali tiekti CCM5D reguliatorius?

Šis DC varikliuko valdiklis gali tiekti net iki 5 amperų nuolatinės srovės, o trumpi impulsai gali siekti 8 amperus. Tokia galia leidžia valdyti ypač galingus nuolatinės srovės variklius, kai maitinimo įtampa yra nuo 6 iki 30 voltų. Būtina atidžiai stebėti apkrovą, kad neviršytumėte nurodytų ribų.

2. Kaip valdomas variklio greitis šiuo PWM įrenginiu?

Variklio sukimosi greitis keičiamas rankenėle, kuri padidina arba sumažina PWM signalo darbo ciklą. Signalas generuojamas pačiame modulyje, o jo dažnis yra 16 kilohercų. Ciklo dydis procentais rodomas LED ekrane – kuo didesnis procentas, tuo daugiau energijos tiekiama varikliui ir tuo greičiau jis sukasi.

3. Kokius matmenis ir svorį turi OEM valdiklis?

Šis kompaktiškas reguliatorius yra 79 milimetrų ilgio, 42 milimetrų pločio ir 25 milimetrų aukščio. Jo svoris siekia tik 58 gramus. Dėl tokių matmenų jį lengva įmontuoti į įvairius projektus ar pritaikyti transporto priemonėse. Nepaisant mažo dydžio, jis užtikrina stabilų galingų variklių valdymą.

4. Ar šis modulis tinka 24 voltų varikliams valdyti?

Taip, šis maitinimo reguliatorius puikiai veikia su 24 voltų nuolatinės srovės varikliais, nes jo maitinimo įtampos diapazonas yra nuo 6 iki 30 voltų DC. Kai įtampa yra 24 voltai, maksimali galia siekia iki 240 vatų. Tai daro jį tinkamą pramoniniams įrenginiams, robotams ar elektros įrankiams.

5. Ką rodo LED ekranas ant šio varikliuko valdiklio?

Įmontuotas LED ekranas realiu laiku rodo PWM signalo darbo ciklą procentais. Pavyzdžiui, kai ekrane matote 50%, tai reiškia, kad per pusę laiko varikliui tiekiama galia. Ši funkcija leidžia tiksliai nustatyti ir stebėti sukimosi greitį, taip pat padeda išvengti perkrovos ilgo veikimo metu.
