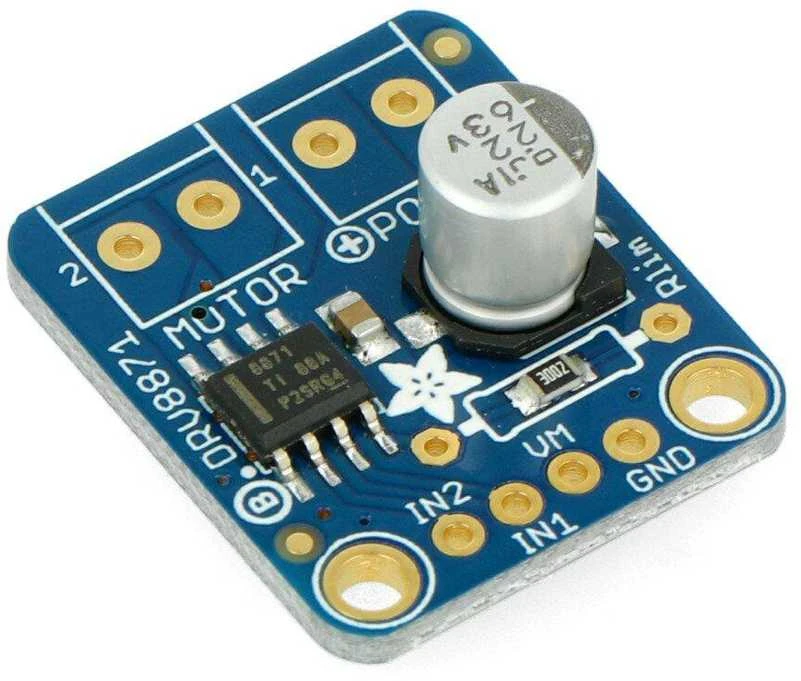

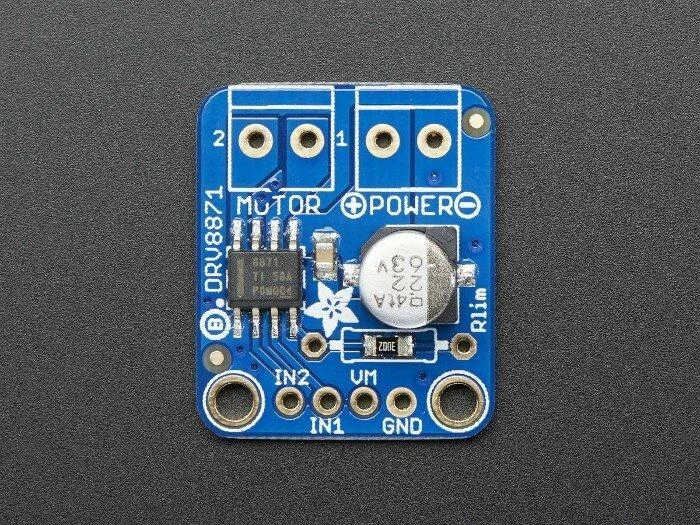

DRV8871 pagrindu sukurtas modulis leidžia valdyti vieną nuolatinės srovės variklį. Varikliui gali būti tiekiama iki 45 V įtampa, kai nuolatinė srovė sunaudoja iki 2 A, o momentinė (kelias sekundes) iki 3,6 A.

Specifikacijos:

Kanalų skaičius: 1
Maitinimo įtampa: nuo 6,5 V iki 45 V
Loginės dalies darbinė įtampa: iki 5,5 V
Nuolatinė srovė vienam kanalui: 2 A
Didžiausia kanalo srovė: 3,6 A
PWM kontrolė
Terminė apsauga
Apsauga nuo viršsrovės
Apsauga nuo nepakankamos įtampos
Matmenys: 24,4 x 20,4 x 9,7 mm
Svoris: 2,2 g (be jungčių)

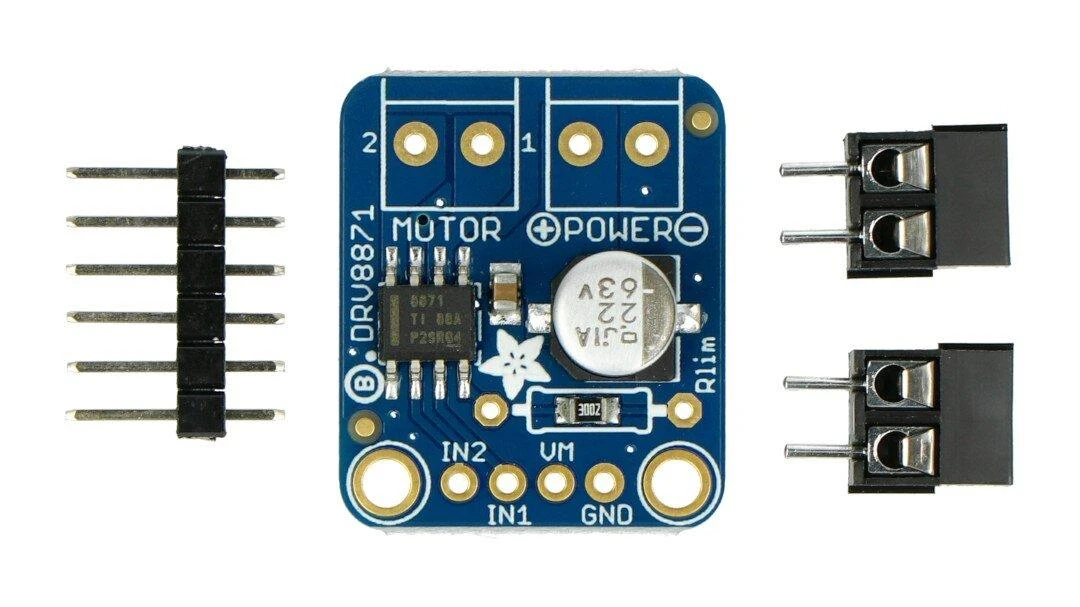

Pridedamas modulis, auksiniai kaiščiai ir varžtų jungtys

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-07043
Modelio pavadinimas

AN-07043

Atsiliepimų nėra

Atsiliepimų politika

1. Kokį galingumą gali valdyti šis variklio valdiklis?

DRV8871 valdiklio modulis valdo vieną nuolatinės srovės variklį, kuriam gali tiekti iki 45 voltų. Šis įtaisas tiekia iki 2 amperų nuolatinę srovę, o trumpalaikiam režimui – net iki 3,6 A. Tai puikus sprendimas vidutinės galios projektams, pavyzdžiui, robotikai ar automatizacijai.

2. Kaip veikia šio modulio apsaugos sistemos?

Modulis turi kelias integruotas apsaugas: nuo perkaitimo, viršsrovės ir žemos įtampos. Šios funkcijos apsaugo ir patį valdiklį, ir prijungtą elektros variklį nuo gedimų. Taip užtikrinamas saugus ir patikimas veikimas įvairiomis sąlygomis, pailgėjant visos sistemos tarnavimo laikui.

3. Ar šis įrenginys palaiko greičio reguliavimą?

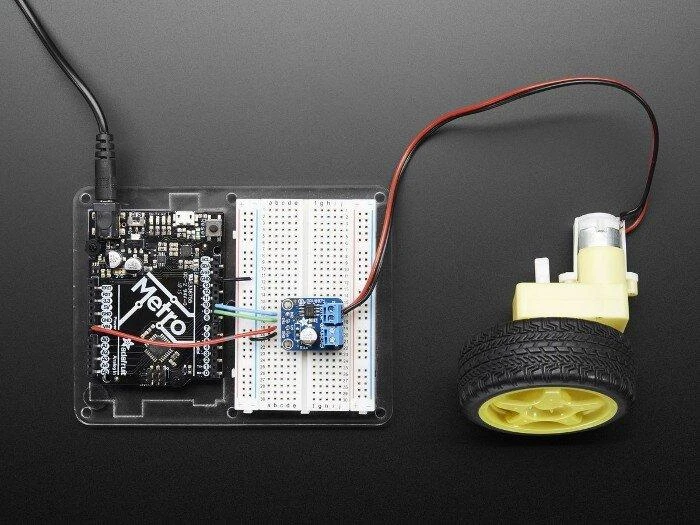

Taip, greitį galima tiksliai valdyti naudojant PWM (pulsų pločio moduliacijos) signalą. Ši technika leidžia sklandžiai keisti variklio sukimosi dažnį. Valdymas atliekamas per loginę grandį, veikiančią iki 5,5 V, kuri yra suderinama su dauguma populiarių mikrokontrolerių, tokių kaip Arduino.

4. Kokiam maitinimui skirtas šis variklio valdiklis?

Pagrindinė maitinimo įtampa gali svyruoti nuo 6,5 iki 45 voltų. Toks platus diapazonas leidžia naudoti įvairius maitinimo šaltinius, pavyzdžiui, akumuliatorius ar maitinimo blokus. Tai suteikia lankstumo kuriant nepriklausomus nuo tinklo įrenginius ar transporto priemones.

5. Ką reiškia terminas "breakout" šioje plokštėje?

Terminas "breakout" reiškia, kad sudėtinga mikroschema (DRV8871 čia) sumontuota ant nedidelės, paruoštos naudoti plokštės. Ji turi visus reikalingus komponentus ir lengvai prijungiamus kontaktus. Toks sprendimas labai supaprastina prototipavimą, nes nereikia litavimo ar papildomos grandynų kūrimo.
