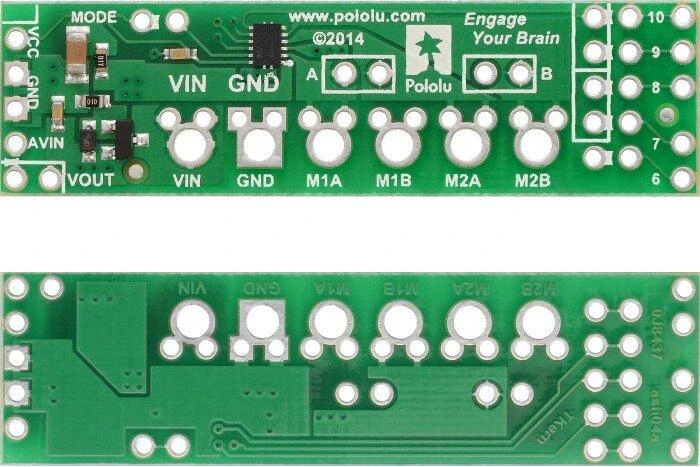

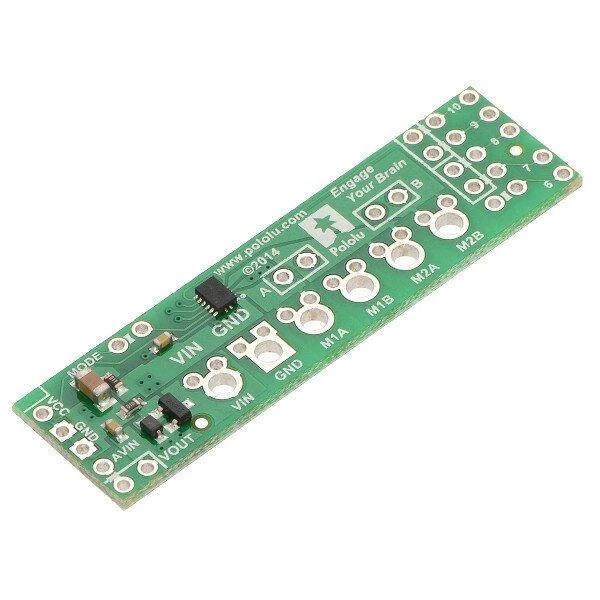

DRV8835 pagrindu sukurtas modulis leidžia valdyti variklius, kurių maitinimo įtampa yra iki 11 V, o nuolatinės srovės suvartojimas iki 1,2 A. Valdiklis taip pat kelias sekundes gali atlaikyti iki 1,5 A srovę. Greitis gali būti valdomas PWM signalu.

Specifikacijos:

Maitinimo įtampa: nuo 2 V iki 11 V
Loginės dalies maitinimo įtampos: nuo 2 V iki 7 V
Nuolatinė kanalo išėjimo srovė: 1,2 A
Nenutrūkstama išėjimo srovė jungiant kanalą: 2,4 A
Didžiausia momentinė srovė vienam kanalui: 1,5 A
Didžiausia momentinė srovė jungiant kanalus: 3,0 A
PWM dažnis: iki 250 kHz
Apsauga nuo neteisingo maitinimo šaltinio

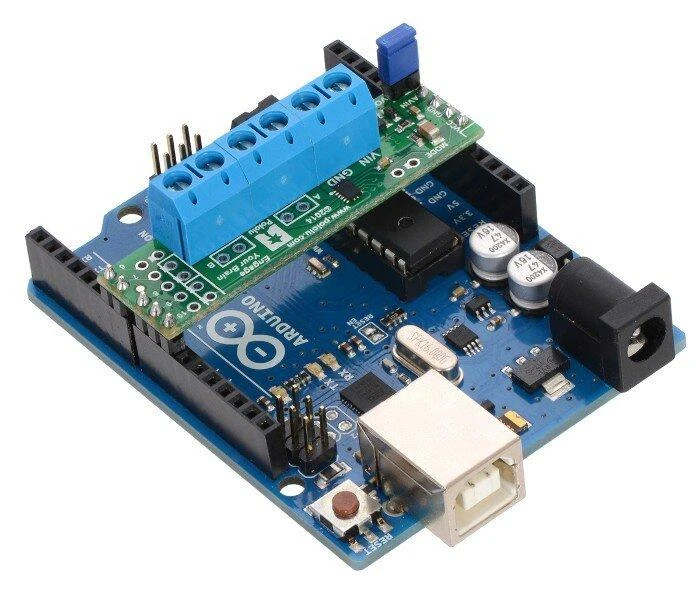

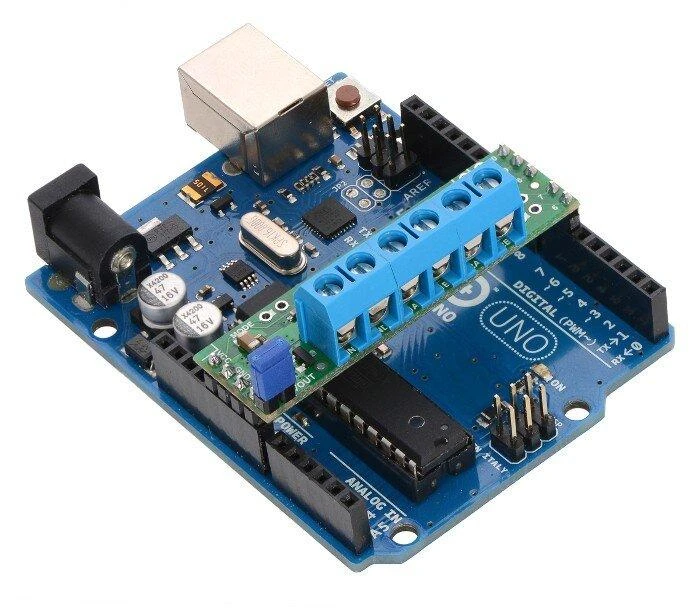

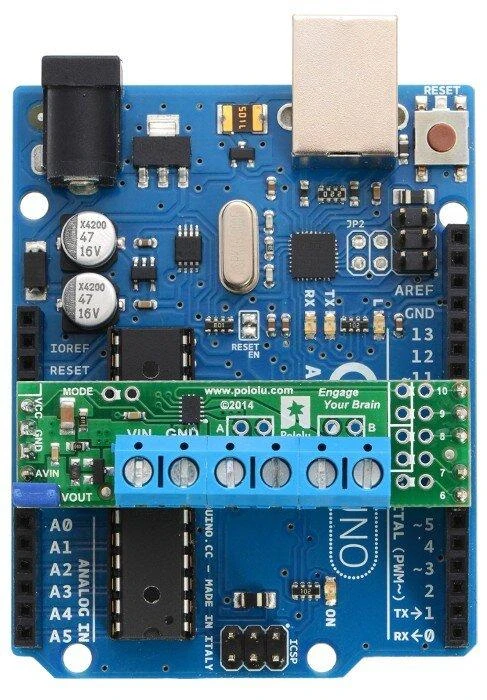

Dirba su Arduino Uno, Leonardo, Mega 2560
Arduino biblioteka lengvai valdoma

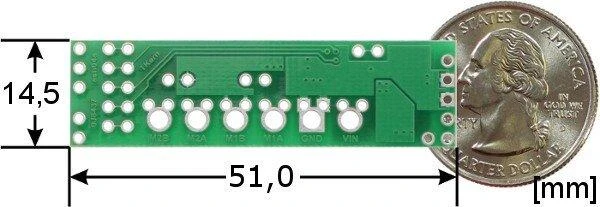

Matmenys: 51 x 14,5 mm
Svoris: 2,5 g (be jungčių)

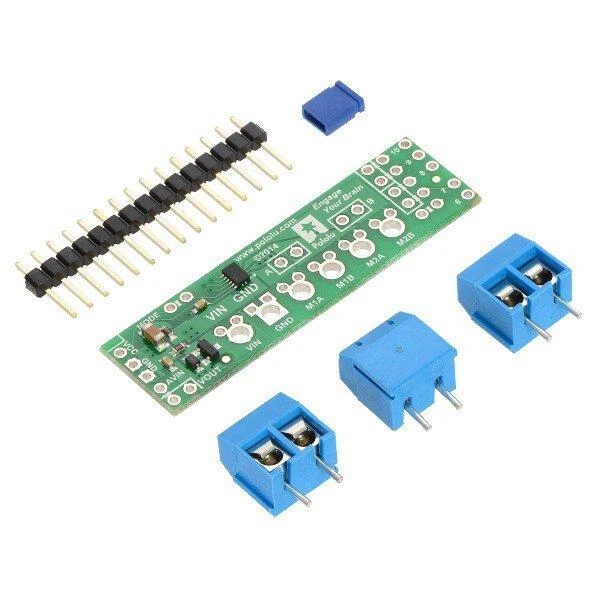

Komplekte:

Modulis
Sraigtinės jungtys
Auksiniai kaiščiai litavimui

Nuorodos:
Gamintojo puslapis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pololu
Modelis

AN-02671
Modelio pavadinimas

AN-02671

Atsiliepimų nėra

Atsiliepimų politika

1. Ar DRV8835 tinka valdyti du variklius vienu metu?

Taip, šis modulis yra dviejų kanalų variklio valdiklis. Prie vienos plokštės galite prijungti du atskirus variklius. Naudojant abu kanalus kartu, didžiausia momentinė bendra srovė siekia 3,0 A. Tai labai patogu kuriant robotą ar kitą įrenginį.

2. Kokia maksimali maitinimo įtampa varikliams?

Variklius galite maitinti nuo 2 V iki 11 V įtampa. Didžiausia leistina nuolatinė srovė vienam kanalui yra 1,2 A. Valdiklis gali trumpai atlaikyti ir iki 1,5 A srovę, tad jis tinka įvairiems mažiems nuolatinės srovės varikliams.

3. Ar galima valdyti variklio greitį per PWM?

Taip, variklio greičiui reguliuoti naudojamas PWM signalas. Maksimalus palaikomas PWM dažnis yra iki 250 kHz. Tai leidžia tiksliai ir efektyviai keisti variklio sukimosi greitį. Biblioteka Arduino aplinkoje labai supaprastina šį procesą.

4. Su kokiomis Arduino plokštėmis šis valdiklis veikia?

Prietaisas yra suderinamas su Arduino Uno, Leonardo ir Mega 2560 plokštėmis. Atskira Arduino biblioteka leidžia lengvai programuoti judesius. Modulis tiekiamas su sraigtinėmis jungtimis ir kaiščiais litavimui, todėl prijungti prie jūsų projekto labai paprasta.

5. Kokie komplekte esantys priedai skiriami?

Kartu su moduliu gausite sraigtines jungtis ir auksinius kaiščius, skirtus įlitavimui. Tai padeda tvirtai prijungti laidus prie valdiklio. Pats modulis yra labai lengvas – vos 2,5 gramo be jungčių, tad puikiai tinka kompaktiškiems projektams.
