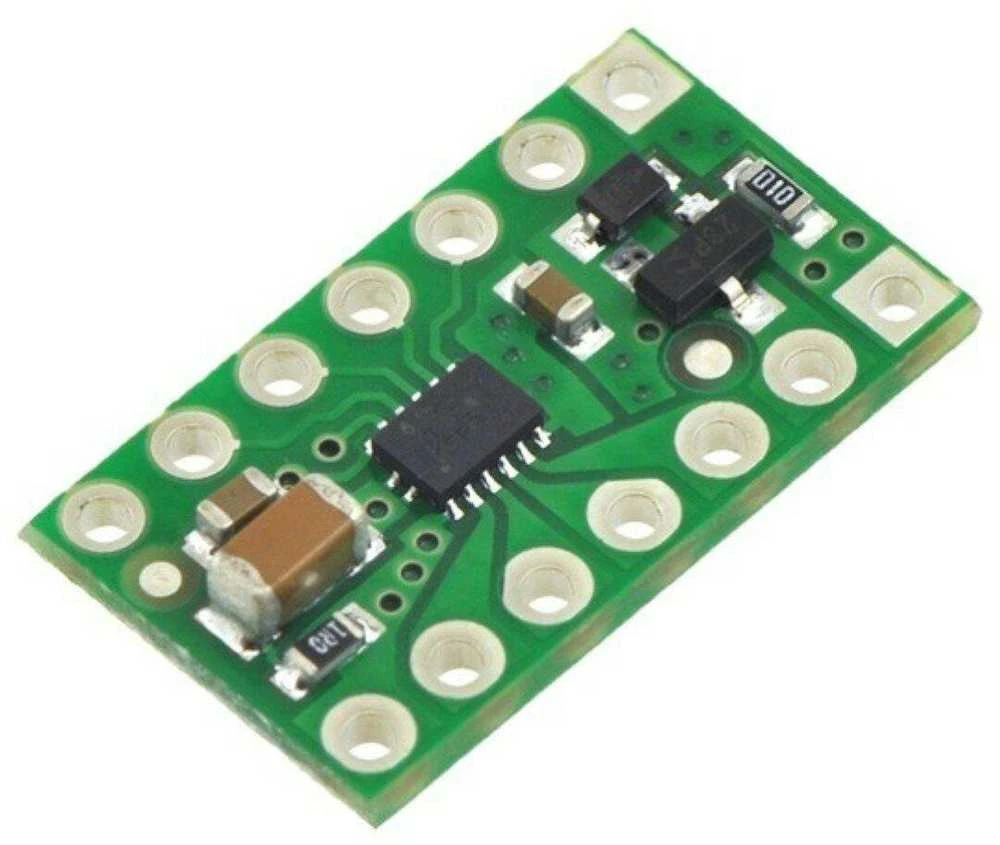

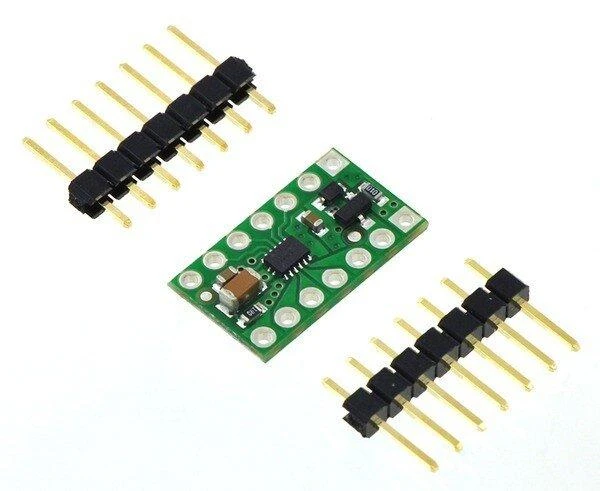

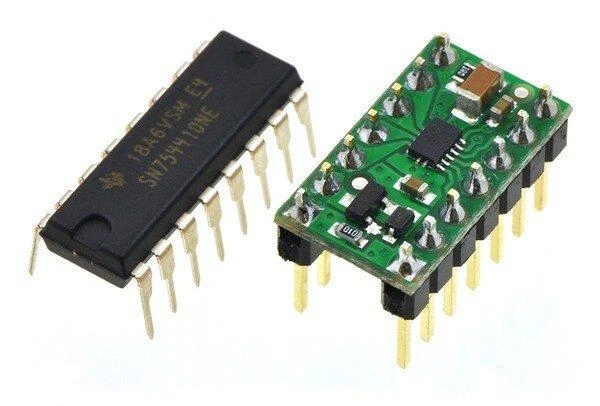

Texas Instruments DRV8835 pagrindu sukurtas modulis yra dviejų kanalų nuolatinės srovės valdiklis. Sistemos privalumas yra ypač maži matmenys - plokštė yra 14 kontaktų DIP korpuso dydžio. Modulis gali valdyti variklius, kurių įtampa yra nuo 2,0 V iki 11 V, esant nuolatinei srovės suvartojimui iki 1,2 V. Valdiklio kanalus galima prijungti, kad padidintumėte srovės galią - iki 2,4 A. Komplekte yra modulis ir goldpin jungtys.

Specifikacijos:

Kanalų skaičius: 2
Maitinimo įtampa: nuo 2,0 V iki 11 V
Nuolatinė srovė kanale: 1,2 A
Didžiausia momentinė kanalo srovė: 1,5 A
Nenutrūkstama srovė su prijungtais kanalais: 2,4 A
Apsauga nuo grįžtamojo maitinimo jungties
Apsauga nuo per mažos ir per didelės maitinimo įtampos

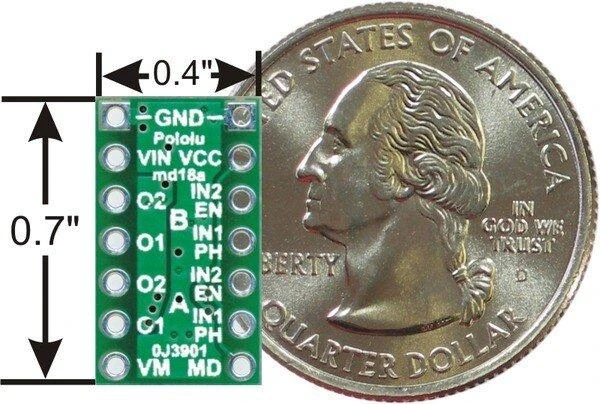

Matmenys: 17,8 x 10,2 mm
Svoris: 0,5 g

Nuorodos:
Gamintojo puslapis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pololu
Modelis

AN-00851
Modelio pavadinimas

AN-00851

Atsiliepimų nėra

Atsiliepimų politika

1. Kokius variklius gali valdyti DRV8835 valdiklio modulis?

Šis valdiklis tinka valdyti nuolatinės srovės variklius, kurių įtampa yra nuo 2,0 V iki 11 V. Modulis gali tiekti iki 1,2 A srovės kiekvienam iš dviejų kanalų. Tai puikus sprendimas mažiems robotams ar modeliams, nes leidžia valdyti du variklius vienu kompaktiniu įrenginiu.

2. Kaip padidinti šio valdiklio maksimalią srovę?

Norėdami padidinti išėjimo galią, galite sujungti abu valdiklio kanalus. Tokiu būdu galima pasiekti iki 2,4 A nenutrūkstamos srovės, kuri užtikrins didesnę sukimo momentą. Ši galimybė praplečia modulio panaudojimą projektams, reikalaujantiems stipresnio variklio valdymo.

3. Kokios apsaugos yra įdiegtos įrenginyje?

Modulis turi integruotą apsaugą nuo per mažos ir per didelios maitinimo įtampos, apsaugodamas grandinę. Taip pat yra apsauga nuo grįžtamojo maitinimo jungties. Šios funkcijos padeda išvengti pažeidimų dėl klaidų jungiant ar netinkamo maitinimo šaltinio.

4. Koks yra šio variklio valdiklio fizinis dydis?

Plokštė yra labai kompaktiška, jos matmenys yra tik 17,8 x 10,2 mm, o svoris – 0,5 gramo. Tokie maži gabaritai leidžia lengvai įdiegti įrenginį į labai ribotos erdvės projektus, pavyzdžiui, mažus dronus ar mobiliąją robototechniką.

5. Ar šis įrenginys tinka mažos įtampos projektams?

Taip, šis variklių valdymo modulis puikiai veikia jau nuo 2 voltų. Dėl to jis tinka projektuoti su akumuliatoriais ar kitais žemos įtampos maitinimo šaltiniais. Tai naudinga savadarbiems elektroniniams įrenginiams, kuriuose reikia sutaupyti energijos.
