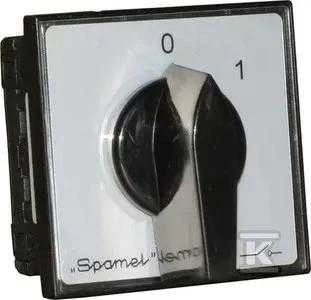

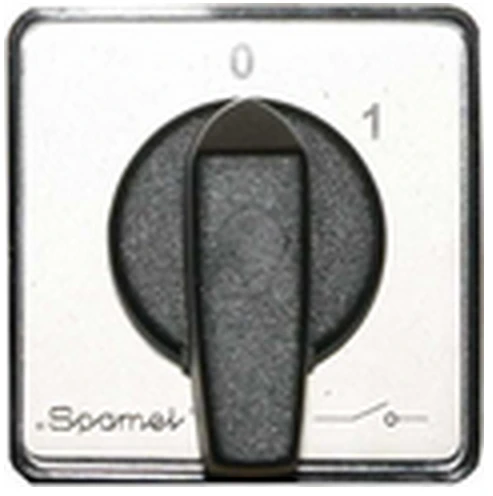

Spamel jungiklis 0-1 4P 25A, pritvirtintas prie skydelio - SK25-2.8210P03

Jungiklis 0-1 4P 25A montuojamas ant pulto - SK25-2.8210P03   TECHNINIAI DUOMENYS Vardinė izoliacijos įtampa Ue 690 V Vardinė atsparumo impulso įtampa Uimp 6 kV Vardinė nuolatinė srovė Iu=Ith 32 A Vardinė komutavimo srovė Ie AC-21A, AC-22A kategorijoje 25 A (230/400/500/690 V) Vardinė komutavimo galia Pe AC-23A kategorijoje 6 kW (230 V) 11 kW (400 V) 14 kW (500 V) 20 kW (690 V) Vardinė komutavimo galia Pe AC-3 kategorijoje 4,5 kW (230 V) 8 kW (400 V) 10 kW (500 V) 14 kW (690 V) Vardinė komutavimo srovė Ie DC-21A kategorijoje 25 A (24 V) 13 A (110 V) 10 A (220 V) Vardinė trumpalaikė atsparumo srovė Icw(1s) 0,5 kA Vardinė įjungimo trumpojo jungimo srovė Icm 0,7 kA Vardinė sutartinė trumpojo jungimo srovė 10 kA Vardinė saugiklio įdėklo srovė gG 25 A Prijungiamų laidų skerspjūvis 4...10 mm² Gnybtų priveržimo momentas 1,2 Nm Jungiklio tvirtinimas prie pulto □48 Mechaninis atsparumas 3,0 mln. (perjungimo ciklų) Aplinkos temperatūra -40 ... +70°C (darbo) -40 ... +70°C (laikymo) Apsaugos laipsnis PN-EN 60529 pulto atžvilgiu IP65 Korpuso OB apsaugos laipsnis IP65 Atsparumas vibracijai (pagal IEC 60068-2-6) 2...13, 2...100 Hz (dažnis) ± 1 mm (poslinkio amplitudė) ± 0,7 g (pagreičio amplitudė) Atsparumas smūgiams (pagal IEC 60068-2-27) 15 g (didžiausias pagreitis) 11 ms (impulso trukmė) Atsparumas ciklinei drėgnai karščiui (IEC 60068-2-30) 55°C (aplinkos temperatūra) 95% (santykinė drėgmė) Atsparumas cikliniam druskos rūkui (pagal IEC 60068-2-52) bandymo aštrumas 1
