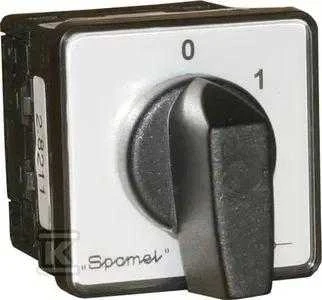

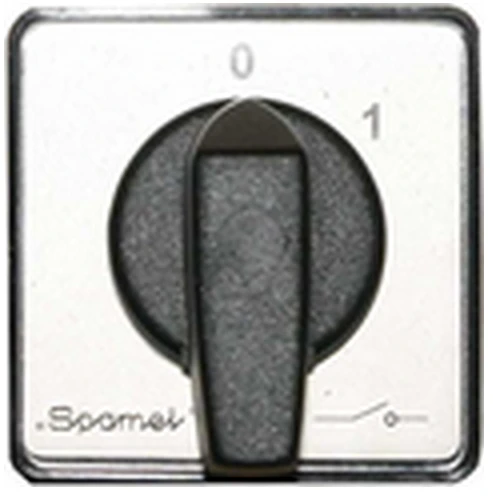

Spamel 0-1-2-3 20A darbalaukio jungtis – SK20-2.8445P03

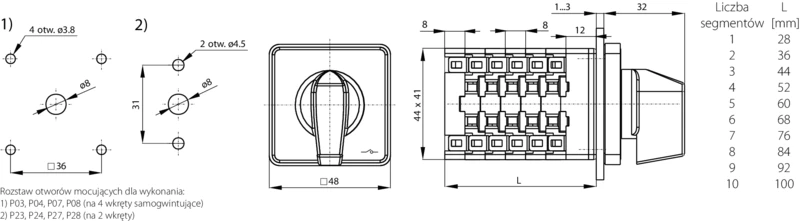

Grandinių jungiklis 0-1-2-3 20A tvirtinamas prie pulto - SK20-2.8445P03   TECHNINIAI DUOMENYS Vardinė izoliacijos įtampa Ue 690 V Vardinė impulsinė atlaikomoji įtampa Uimp 6 kV Vardinė nuolatinė srovė Iu=Ith 25 A Vardinė perjungimo srovė Ie AC-21A, AC-22A kategorijoje 20 A (230/400/500/690 V) Vardinė perjungimo galia Pe AC-23A kategorijoje 3,5 kW (230 V) 6 kW (400 V) 7,5 kW (500 V) 10 kW (690 V) Vardinė perjungimo galia Pe AC-3 kategorijoje 2,5 kW (230 V) 4 kW (400 V) 5 kW (500 V) 7,5 kW (690 V) Vardinė perjungimo srovė Ie DC-21A kategorijoje 20 A (24 V) 10 A (110 V) 8 A (220 V) Vardinė trumpalaikė atlaikomoji srovė Icw(1s) 0,25 kA Vardinė įjungimo trumpojo jungimo srovė Icm 0,34 kA Vardinė sąlyginė trumpojo jungimo srovė 10 kA Vardinė saugiklio įdėklo gG srovė 20 A Prijungimo laidų skerspjūvis 1...4 mm² Gnygtų priveržimo momentas 0,5 Nm Jungiklio tvirtinimas prie pulto 31/□36 Mechaninis atsparumas 3,0 mln. (perjungimo ciklų) Aplinkos temperatūra -40 ... +70°C (darbo) -40 ... +70°C (laikymo) Apsaugos laipsnis PN-EN 60529 pulto atžvilgiu IP65 Korpuso OB apsaugos laipsnis IP65 Atsparumas vibracijai (pagal IEC 60068-2-6) 2...13, 2...100 Hz (dažnis) ± 1 mm (poslinkio amplitudė) ± 0,7 g (pagreičio amplitudė) Atsparumas smūgiams (pagal IEC 60068-2-27) 15 g (didžiausias pagreitis) 11 ms (impulso trukmė) Atsparumas ciklinei drėgnai karščiai (IEC 60068-2-30) 55°C (aplinkos temperatūra) 95% (santykinė drėgmė) Atsparumas cikliniam druskos rūkui (pagal IEC 60068-2-52) bandymo aštrumas 1
