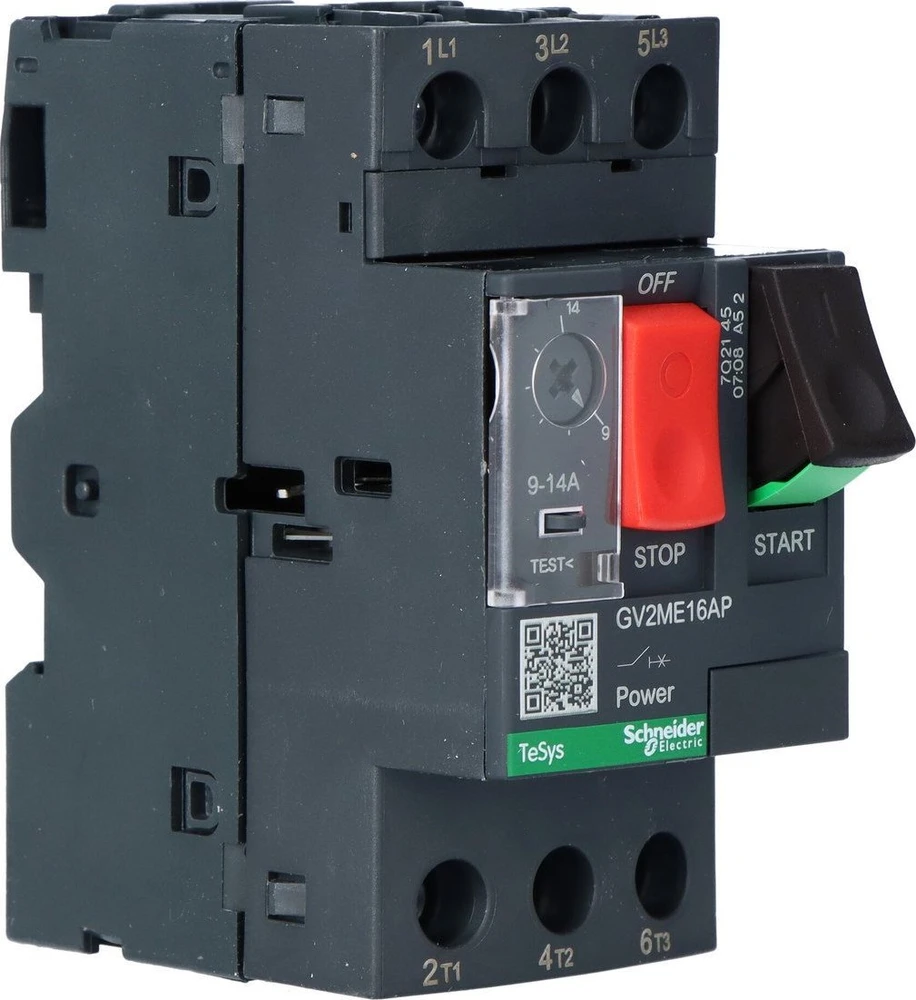

„Schneider Electric“ variklio jungiklis 9–14 A GV2ME..AP

„Schneider Electric“, GV2ME variklio automatinis jungiklis su mygtukiniu valdikliu I=9-14A PL dėžutės tipo gnybtai, GV2ME16AP Pagrindinės savybės: Produktų asortimentas: „TeSys“ Produkto pavadinimas: „TeSys GV2“ Produkto arba komponento tipas: Automatinis jungiklis Trumpas įrenginio aprašymas: GV2ME Įrenginio taikymas: variklis Išjungimo technologija: termomagnetinė Polių skaičius: 3P Tinklo tipas: kintamoji srovė (AC) Naudojimo kategorija: AC-3 pagal IEC 60947-4-1, A kategorija pagal IEC 60947-2 Papildomi parametrai: Tinklo dažnis: 50 Hz Montavimo būdas: 35 mm simetriškas DIN bėgelis: nupjautas, skydelis: prisukamas (su adapterio plokštele) Darbinė padėtis: bet kurioje padėtyje Variklio galia kW: 5,5 kW esant 400/415 V kintamajai srovei (AC) 50 Hz, 7,5 kW esant 500 V kintamajai srovei (AC) 50 Hz, 9…11 kW esant 690 V AC 50 Hz Pertraukimo geba: 100 kA Icu esant 230/240 V AC 50 Hz, atitinkantis IEC 60947-2, 15 kA Icu esant 400/415 V AC 50 Hz, atitinkantis IEC 60947-2, 8 kA Icu esant 440 V AC 50 Hz, atitinkantis IEC 60947-2, 6 kA Icu esant 500 V AC 50 Hz, atitinkantis IEC 60947-2, 3 kA Icu esant 690 V AC 50 Hz, atitinkantis IEC 60947-2. Nominali darbinė atjungimo geba [Ics]: 100 % esant 230/240 V AC 50 Hz, atitinkantis IEC 60947-2, 50 % esant 400/415 V AC 50 Hz, atitinkantis IEC 60947-2, 50 % esant 440 V AC 50 Hz. atitinkantis IEC 60947-2, 75 % esant 500 V AC 50 Hz, atitinkantis IEC 60947-2, 75 % esant 690 V AC 50 Hz, atitinkantis IEC 60947-2 Valdymo tipas: mygtukas Nominali srovė: 14 A Šiluminės apsaugos reguliavimo diapazonas: 9–14 A Magnetinio išjungimo srovė: 170 A Nominali darbinė įtampa [Ue]: 690 V AC 50 Hz, atitinkantis IEC 60947-2 Nominali izoliacijos įtampa [Ui]: 690 V AC 50 Hz, atitinkantis IEC 60947-2 [Ith] Nominali šiluminė srovė su oro konvekciniu aušinimu: 14 A atitinkantis IEC 60947-4-1 [Uimp] Nominali impulsinė įtampa: 6 kV, atitinkantis IEC 60947-2 Galios disipacija vienam poliui: 2,5 W Mechaninis patvarumas: 100 000 ciklų Elektrinis patvarumas: 100 000 Ciklai AC-3 esant 440 V Maksimalus veikimo dažnis: 25 ciklai/val. Veikimo režimas: nuolatinis, atitinkantis IEC 60947-4-1 Priveržimo sukimo momentas: 1,7 Nm ant varžtinių gnybtų Izoliacijos funkcija: yra, atitinkanti IEC 60947-1 Fazės gedimo jautrumas: yra, atitinkantis IEC 60947-4-1 Veikimo sąlygos: Standartai: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1 Produkto sertifikatai: IECEE CB schema, UL, CSA, CCC, EAC, ATEX Apsauginis apdorojimas: TH IP apsaugos laipsnis: IP20, atitinkantis IEC 60529 Atsparumas smūgiams: IK04 Aplinkos temperatūra darbinei sričiai: -20…60 °C Aplinkos temperatūra sandėliuojant: -40…80 °C Atsparumas ugniai: 960 °C, atitinkantis IEC 60695-2-1 Darbinis aukštis (virš jūros lygio): 2000 m Matmenys: Aukštis: 89 mm Plotis: 45 mm Gylis: 78,5 mm Gaminio svoris: 0,26 kg „TeSys GV2“ variklio jungikliai „TeSys“ šeimos GV2 variklio jungikliai Jie užtikrina izoliaciją, rankinį variklio valdymą ir apsaugą nuo trumpojo jungimo bei perkrovos. Visa tai telpa 45 mm pločio įrenginyje. Variklio jungiklis su magnetine arba termomagnetine apsauga gali būti lengvai integruojamas su kitais įrenginiais. Platus priedų asortimentas pagerina šio įrenginio funkcionalumą. „TeSys GV2“ variklio jungiklio savybės: GV2 variklio jungiklis gali būti visiškai pritaikytas pagal jūsų individualius poreikius, pasirenkant magnetinę arba termomagnetinę apsaugą ir mygtuką, sukamąjį arba svirtinį pavaros mechanizmą. GV2ME: termomagnetinės apsaugos mygtuko pavara GV2P: termomagnetinės apsaugos sukama pavara, durų pavaros parinktis informacija apie išjungimo kilmę (trumpasis jungimas arba perkrova) GZ1E: termomagnetinės apsaugos mygtuko pavara GV2L: magnetinės apsaugos sukama pavara, durų pavaros parinktis GV2LE: magnetinės apsaugos perjungimo pavara GV2RT: aukšto lygio trumpojo jungimo atleidimo perjungimo pavara Specifikacijos: Iki 15 diapazonų, apimančių diapazoną nuo 0,1 A iki 32 A Galimybė atlikti 100 000 ciklų rankiniu būdu, skirta AC-3/415 V būsenai Dėžutės tipo gnybtai, GV2ME galimos ir kitos jungtys Montavimas ant bėgelio Platus papildomų priedų asortimentas, nuo pagalbinių kontaktų ir jungiamųjų strypų iki hermetiškų korpusų „TeSys“ GV2 variklio automatinių jungiklių naudojimo privalumai: Visapusiška variklio apsauga viename įrenginyje Kompaktiški matmenys (45 mm) ir lengva integracija su kitais įrenginiais Didelis patvarumas su rankiniu variklio valdymu Paprastas pasirinkimas Platus asortimentas Papildomi priedai Gali būti naudojamas įvairiose srityse Efektyvi apsauga nuo trumpųjų jungimų ir perkrovų Taikymo sritys: „TeSys“ GV2 variklio automatinis jungiklis serijos, gali būti naudojamos įvairiose srityse – nuo pramonės iki statybos. Atitinka standartus IEC 60947-2, IEC 60947-4-1 ir UL 60947-4-1 (perėjimas prie UL 508). GV2RT variklio automatinis jungiklis gali būti naudojamas varikliams su didelėmis paleidimo srovėmis arba transformatoriams apsaugoti.
