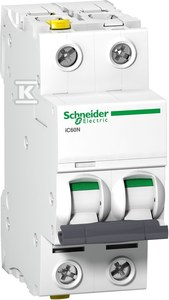

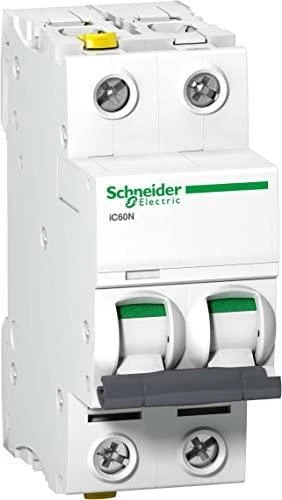

„Schneider Electric“ grandinės pertraukiklis 2P D 1A 6 kA AC iC60N-D1-2 (A9F05201)

Perkrovos jungiklis 2P D 1A 6kA AC iC60N-D1-2 (A9F05201)   Aprašymas Įrenginio paskirtis Skirstymas Produktų gama Acti 9 Produkto pavadinimas Acti 9 iC60 Produkto tipas arba komponentas Miniattūrinis jungiklis Sutrumpintas įrenginio pavadinimas IC60N Polių skaičius 2P Apsaugotų polių skaičius 2 [In] vardinė srovė 1 A Tinklo tipas Nuolatinė srovė (DC) Kintamoji srovė (AC) Atpalaidavimo technologija Termomagnetinis Kreivės kodas D Išjungimo galia 50 kA Icu pagal IEC 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 50 kA Icu pagal EN 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 10 kA Icu pagal EN 60947-2 - 72...125 V nuolatinė srovė (DC) 10 kA Icu pagal IEC 60947-2 - 72...125 V nuolatinė srovė (DC) 50 kA Icu pagal IEC 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 50 kA Icu pagal IEC 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 6000 A Icn pagal EN 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 50 kA Icu pagal EN 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 50 kA Icu pagal EN 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 6000 A Icn pagal IEC 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 25 kA Icu pagal EN 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 25 kA Icu pagal IEC 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz Naudojimo kategorija A kategorija pagal EN 60898-1 A kategorija pagal IEC 60898-1 Izoliacijos funkcija Taip pagal EN 60947-2 Taip pagal IEC 60947-2 Taip pagal EN 60898-1 Taip pagal IEC 60898-1 Standartai EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2   Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio atpalaidavimo riba 12 x In +/- 20 % [Ics] vardinė ribinė išjungimo galia 6000 A 100 % x Icu pagal IEC 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 10 kA 100 % x Icu pagal IEC 60947-2 - 72...125 V DC 10 kA 100 % x Icu pagal EN 60947-2 - 72...125 V DC 6000 A 100 % x Icu pagal EN 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 50 kA 100 % x Icu pagal EN 60947-2 - 220...240 V AC 50/60 Hz 50 kA 100 % x Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 50 kA 100 % x Icu pagal EN 60947-2 - 380...415 V AC 50/60 Hz 25 kA 100 % x Icu pagal EN 60947-2 - 440 V AC 50/60 Hz 50 kA 100 % x Icu pagal IEC 60947-2 - 380...415 V AC 50/60 Hz 25 kA 100 % x Icu pagal IEC 60947-2 - 440 V AC 50/60 Hz 50 kA 100 % x Icu pagal IEC 60947-2 - 12...133 V AC 50/60 Hz 50 kA 100 % x Icu pagal EN 60947-2 - 12...133 V AC 50/60 Hz Ribojimo klasė 3 pagal EN 60898-1 3 pagal IEC 60898-1 [Ui] vardinė izoliacijos įtampa 500 V kintamoji srovė (AC) 50/60 Hz pagal IEC 60947-2 500 V kintamoji srovė (AC) 50/60 Hz pagal EN 60947-2 [Uimp] vardinė impulsinė atlaikomoji įtampa 6 kV pagal EN 60947-2 6 kV pagal IEC 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Svirtis Vietinė signalizacija Atpalaidavimo indikatorius Montavimo būdas DIN bėgelis 9 mm plotis 4 Aukštis 91 mm Plotis 36 mm Gylis 78.5 mm Produkto masė 0.25 kg Spalva Balta Mechaninis atsparumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Jungtys - gnybtai Dvigubas gnybtas, viršuje arba apačioje, standus laidas/laidai 1...25 mm² maks. Dvigubas gnybtas, viršuje arba apačioje, lankstus laidas/laidai 1...16 mm² maks. Nuimtos izoliacijos ilgis 14 mm viršuje arba apačioje Priveržimo momentas 2 N.m viršuje arba apačioje Apsauga nuo žemės nuotėkio Atskiras blokas   Apie produktą Apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529 Užterštumo laipsnis 3 Viršįtampių kategorija IV Įdrėkinimas 2 Santykinė drėgmė 95 % ( 55 °C ) Aplinkos temperatūra įrenginio darbui -35...70 °C Aplinkos temperatūra saugojimui -40...85 °C   Pasiūlymas Tvarumo pasiūlymo statusas Aukštos kokybės produktas RoHS (datos kodas RRTT) Atitinka  - nuo  1216  -  Schneider Electric atitikties deklaracija  Schneider Electric atitikties deklaracija REACh Nuorodoje nėra SVHC, viršijančių ribinę vertę Produkto ekologinis profilis Prieinamas Produkto eksploatacijos pabaigos instrukcijos Nereikia specialių veiksmų
