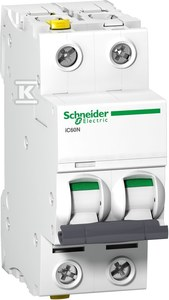

„Schneider Electric“ grandinės pertraukiklis 2P C 13A 6kA AC iC60N-C13-2 (A9F04213)

Atjungiklis 2P C 13A 6kA AC iC60N-C13-2 (A9F04213)   Aprašymas Įrenginio paskirtis Skirstymas Gaminių gama Acti 9 Gaminio pavadinimas Acti 9 iC60 Produkto tipas arba komponentas Miniatiūrinis automatinis jungiklis Trumpasis įrenginio pavadinimas IC60N Polių skaičius 2P Apsaugotų polių skaičius 2 [In] vardinė srovė 13 A Tinklo tipas Nuolatinė srovė (DC) Kintamoji srovė (AC) Atleidiklio technologija Termomagnetinis Išjungimo kreivės kodas C Išjungimo galia 36 kA Icu pagal IEC 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 36 kA Icu pagal EN 60947-2 - 12...133 V kintamoji srovė (AC) 50/60 Hz 10 kA Icu pagal EN 60947-2 - 72...125 V nuolatinė srovė (DC) 10 kA Icu pagal IEC 60947-2 - 72...125 V nuolatinė srovė (DC) 6 kA Icu pagal IEC 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 6000 A Icn pagal EN 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 10 kA Icu pagal EN 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 10 kA Icu pagal IEC 60947-2 - 380...415 V kintamoji srovė (AC) 50/60 Hz 20 kA Icu pagal EN 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 20 kA Icu pagal IEC 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 6 kA Icu pagal EN 60947-2 - 440 V kintamoji srovė (AC) 50/60 Hz 6000 A Icn pagal IEC 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz Naudojimo kategorija A kategorija pagal EN 60898-1 A kategorija pagal IEC 60898-1 Izoliacijos funkcija Taip pagal EN 60947-2 Taip pagal IEC 60947-2 Taip pagal EN 60898-1 Taip pagal IEC 60898-1 Standartai IEC 60898-1 EN 60898-1 IEC 60947-2 EN 60947-2   Papildomi parametrai Tinklo dažnis 50/60 Hz Magnetinio atleidimo riba 8 x In +/- 20 % [Ics] vardinė ribinė išjungimo galia 6000 A 100 % x Icu pagal IEC 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 10 kA 100 % x Icu pagal IEC 60947-2 - 72...125 V DC 10 kA 100 % x Icu pagal EN 60947-2 - 72...125 V DC 6000 A 100 % x Icu pagal EN 60898-1 - 400 V kintamoji srovė (AC) 50/60 Hz 4.5 kA 75 % x Icu pagal IEC 60947-2 - 440 V AC 50/60 Hz 15 kA 75 % x Icu pagal EN 60947-2 - 220...240 V kintamoji srovė (AC) 50/60 Hz 7.5 kA 75 % x Icu pagal EN 60947-2 - 380...415 V AC 50/60 Hz 4.5 kA 75 % x Icu pagal EN 60947-2 - 440 V AC 50/60 Hz 15 kA 75 % x Icu pagal IEC 60947-2 - 220...240 V AC 50/60 Hz 7.5 kA 75 % x Icu pagal IEC 60947-2 - 380...415 V AC 50/60 Hz 27 kA 75 % x Icu pagal IEC 60947-2 - 12...133 V AC 50/60 Hz 27 kA 75 % x Icu pagal EN 60947-2 - 12...133 V AC 50/60 Hz Ribojimo klasė 3 pagal EN 60898-1 3 pagal IEC 60898-1 [Ui] vardinė izoliacijos įtampa 500 V kintamoji srovė (AC) 50/60 Hz pagal IEC 60947-2 500 V kintamoji srovė (AC) 50/60 Hz pagal EN 60947-2 [Uimp] vardinė impulsinė atlaikomoji įtampa 6 kV pagal EN 60947-2 6 kV pagal IEC 60947-2 Kontakto padėties indikacija Taip Valdymo tipas Svirtis Vietinis signalizavimas Išjungimo indikatorius Montavimo būdas DIN bėgelis 9 mm plotis 4 Aukštis 91 mm Plotis 36 mm Gylis 78.5 mm Gaminio masė 0.25 kg Spalva Balta Mechaninis atsparumas 20000 ciklų Elektrinis patvarumas 10000 ciklų Jungtys - gnybtai Dvigubas gnybtas, viršuje arba apačioje standi viela/vielos 1...25 mm² maks Dvigubas gnybtas, viršuje arba apačioje lanksti viela/vielos 1...16 mm² maks Nuimtos izoliacijos ilgis 14 mm viršuje arba apačioje Priveržimo momentas 2 N.m viršuje arba apačioje Apsauga nuo nuotėkio į žemę Atskiras blokas   Apie produktą Apsaugos laipsnis IP IP20 pagal EN 60529 IP20 pagal IEC 60529 Taršos laipsnis 3 Viršįtampių kategorija IV Atsparumas drėgmei 2 Santykinė drėgmė 95 % ( 55 °C ) Aplinkos temperatūra įrenginio darbui -35...70 °C Aplinkos temperatūra saugojimui -40...85 °C   Produkto pasiūla Tvarumo pasiūlos statusas Aukščiausios kokybės produktas RoHS (datos kodas RRTT) Atitinka  - nuo  1216  -  Schneider Electric atitikties deklaracija  Schneider Electric atitikties deklaracija REACh Nuorodoje nėra SVHC medžiagų, viršijančių ribinę vertę Produkto ekologinis profilis Prieinamas Produkto eksploatacijos pabaigos instrukcijos Specialių veiksmų nereikia
