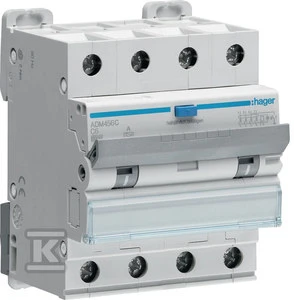

Hager WYŁ.RÓŻ.+ NADPR.4P 6KA C 6A/30MA TYP

Konstrukcija

Saugomų stulpų skaičius:
4
Polių skaičius:
4 P
Polių skaičius:
4 P
N polius atjungus:
ne
Montavimas:
DIN bėgiai
Jungiklio perjungimo tipas:
C

kontrolės elementai ir rodikliai,

saugumo veiksmingumo rodiklis:
Taip

Elektros charakteristikos

Vardinė trumpoji grandinė Icn:
6 kA
vardinė įtampa UE (AC):
230 / 400 V
Vardinis dažnis:
50 Hz
Maitinimo įtampos tipas:
AC

Kėbulas

Dielektrinės galios dažnio stiprumo vertė:
2 kV
Vardinė izoliacijos įtampa Ui:
500 V
Turima vardinė smūgio įtampa Uimp:
4 kV

Elektros energija

Vardinė diferencinė srovė dI:
30 mA
Vardinė išleidimo srovė (8 / 20μs):
3 kA
vardinė trumpojo jungimo įtampa 400V 50Hz:
6 kA
Ics vardinė trumpojo jungimo srovė:
6 kA
vardinė geba prijungti ir išjungti Im:
6 kA
Min. / max Apsaugos nuo retrogradavimo kintamosios srovės srovė:
1,13 / 1,45
Min. / max Kintamosios srovės tiesioginės apsaugos vertė:
5 / 10

Srovė / Temperatūra

Vardinė srovė -15 ° C temperatūroje:
7.1 A
Vardinė srovė -20 ° C temperatūroje:
7.2 A
Vardinė srovė 0 ° C temperatūroje:
A
Vardinė srovė 10 ° C temperatūroje:
6, 5 A
Vardinė srovė -10 ° C temperatūroje:
7 A
Vardinė srovė 15 ° C temperatūroje:
6, 4 A
Vardinė srovė 20 ° C temperatūroje:
6.3 A
Vardinė srovė 25 ° C temperatūroje:
6.1 A
Vardinė srovė -25 ° C temperatūroje:
7.3 A
Vardinė srovė 30 ° C temperatūroje:
6 A
Vardinė srovė 35 ° C temperatūroje:
5, 9 A
Vardinė srovė 40 ° C temperatūroje:
5, 7 A
Vardinė srovė 45 ° C temperatūroje:
5,6 A
Vardinė srovė 5 ° C temperatūroje:
6. 6 A
Vardinė srovė -5 ° C temperatūroje:
A
Vardinė srovė 50 ° C temperatūroje:
5.4 A
Vardinė srovė 55 ° C temperatūroje:
5, 3 A
Vardinė srovė 60 ° C temperatūroje:
5.1 A

Srovės pataisos koeficientas

Žinau galios pataisos faktorių. 2 kameros montuojamos viena šalia kitos:
0,8
Žinau galios pataisos faktorių. 3 kameros montuojamos viena šalia kitos:
0,8
Aš žinau galios faktorius. 4 arba 5 aparatų įrengti vienas šalia kito:
0,7
Aš žinau galios faktorių. 6 kameros montuojamos viena šalia kitos:
0, 6

Stiprumas

vardinės srovės bendros galios nuostoliai:
6,8 W
vardinės srovės poliarinės galios nuostoliai:
1,7 W

veiksmas

Sauga nuo atsitiktinio poveikio:
ne

Stiprumas

Elektros stiprumas (ciklų skaičius):
2000
Mechaninis atsparumas (ciklų skaičius):
4000

Dydžiai

Produkto gylis:
70 mm
Gaminio aukštis:
[...]
