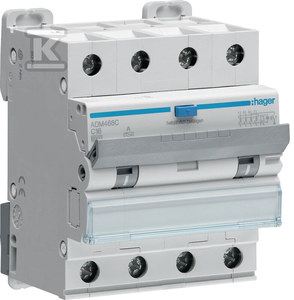

Tipas: Srovės nuotėkio relė su automatiniu jungikliu (RCBO)
Modelis: Hager ADM466C
Polių skaičius: 4P
Nominali srovė: 16 A
Charakteristika: C
Nuotėkio srovė: 30 mA
Trumpalaikė trumpojo jungimo srovė: 6 kA
Tipas: A (tinka kintamajai ir pulsuojančiai nuolatinei srovei)
Gamintojas: Hager

Bendra informacija
Nominali srovė	16 A
Nominali likutinė darbinė srovė Idn	30 mA
Nominali trumpojo jungimo išjungimo galia Icn (400 V AC, IEC 60898-1)	6 kA
Nominali srovė esant –25 °C	19.40 A
Nominali srovė esant –20 °C	19.10 A
Nominali srovė esant –15 °C	18.90 A
Nominali srovė esant –10 °C	18.60 A
Nominali srovė esant –5 °C	18.30 A
Nominali srovė esant 0 °C	18.00 A
Nominali srovė esant 5 °C	17.60 A
Nominali srovė esant 10 °C	17.30 A
Nominali srovė esant 15 °C	17.00 A
Nominali srovė esant 20 °C	16.70 A
Nominali srovė esant 25 °C	16.30 A
Nominali srovė esant 30 °C	16.00 A
Nominali srovė esant 35 °C	15.60 A
Nominali srovė esant 40 °C	15.20 A
Nominali srovė esant 45 °C	14.90 A
Nominali srovė esant 50 °C	14.40 A
Nominali srovė esant 55 °C	14.00 A
Nominali srovė esant 60 °C	13.60 A
Kreivės tipas	C
Neutrali padėtis	Left, Right
Poliaus tipas	4P
Apsaugotų polių skaičius	4
Modulių skaičius	4
Likutinės srovės tipas	A
IP apsaugos klasė	IP2X
Įtampos tiekimo tipas	AC
Nominali darbinė įtampa Ue	230–400 V
Nominali izoliacijos įtampa Ui	500 V
Dielektrinė stiprioji įtampa (maitinimo dažniu)	2 kV
Nominali impulsinė atlaikomoji įtampa Uimp	4,000 V
Viršįtampių kategorija (IEC 60947-1)	3
Nominalus priveržimo momentas (viršutinis gnybtas)	2 Nm
Nominalus priveržimo momentas (apatinis gnybtas)	2 Nm
Nominalus priveržimo momentas (bendras)	2 Nm
360° montavimo padėtis	Yes
Viršutinis prijungimo tipas (moduliniai įrenginiai)	Screw terminal
Apatinis prijungimo tipas (moduliniai įrenginiai)	Biconnect
Nominali trumpojo jungimo išjungimo galia Icn AC (IEC 60898-1)	6 kA
Dažnis	50 Hz
Įvado skerspjūvis (lankstūs laidininkai)	1–16 mm²
Įvado skerspjūvis (standūs laidininkai)	1–25 mm²
Energijos ribojimo klasė I²t	3
Darbinė temperatūra	–25 to +40 °C
Aukštis	84 mm
Plotis	71 mm
Gylis	70 mm
Prijungimo tipas	Screw terminal
Bendras galios nuostolis esant In	10.90 W

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Hager
Modelis

ADM466C
Gamintojo kodas ADM466C
Modelio pavadinimas

ADM466C

Atsiliepimų nėra

Atsiliepimų politika

1. Kokie Hager ADM466C parametrai skirti apsaugai nuo nuotėkio?

Šis RCBO jungiklis turi 30 mA nuotėkio srovę, kuri apsaugo nuo elektros smūgio. Jis atitinka A tipo charakteristiką, todėl tinka tiek kintamajai, tiek pulsuojančiai nuolatinei srovei. Tai užtikrina patikimą trifazių grandinių apsaugą, ypač ten, kur naudojama elektronika ar dažnio keitikliai.

2. Kaip temperatūra veikia šio įrenginio darbinę srovę?

Esant aukštesnei temperatūrai, nominali srovė mažėja. Pavyzdžiui, esant 40 °C, srovė sumažėja iki 15,20 A, o esant 60 °C – iki 13,60 A. Kita vertus, šaltesnėje aplinkoje, kaip –25 °C, srovė išauga iki 19,40 A. Dėl šio pokyčio svarbu įvertinti aplinkos sąlygas projektuojant elektros tinklą.

3. Ar tinka trifazei sistemai dėl 4P polių skaičiaus?

Taip, 4P polių konfigūracija skirti visų trijų fazių ir neutralės apsaugai. Apsaugotų polių skaičius yra keturi, todėl užtikrinamas pilnas trifazio tinklo atjungimas. Šis modelis montuojamas ant DIN bėgelio, užima 4 modulius, o jo įtampa gali siekti 400 V, tai tinka standartinėms paskirstymo sistemoms.

4. Kokių laidų skerspjūvį galima prijungti prie ADM466C?

Prijungimui tinka variniai laidininkai: lankstūs laidai nuo 1 iki 16 mm², o standūs – nuo 1 iki 25 mm². Gnybtai naudoja varžtų jungtis, o priveržimo momentas yra 2 Nm. Šie matmenys leidžia prijungti įvairias kabelių rūšis, užtikrinant tvirtą ir saugų kontaktą.

5. Kokia trumpojo jungimo išjungimo galia ir IP apsauga?

Nominali trumpojo jungimo išjungimo galia yra 6 kA esant 400 V kintamajai įtampai. IP apsaugos klasė yra IP2X, todėl apsaugo nuo didesnių nei 12 mm dalelių. Šis įrenginys atlaiko trumpalaikes perkrovas ir veikia 50 Hz dažniu, kas tinka standartinei elektros instaliacijai.
