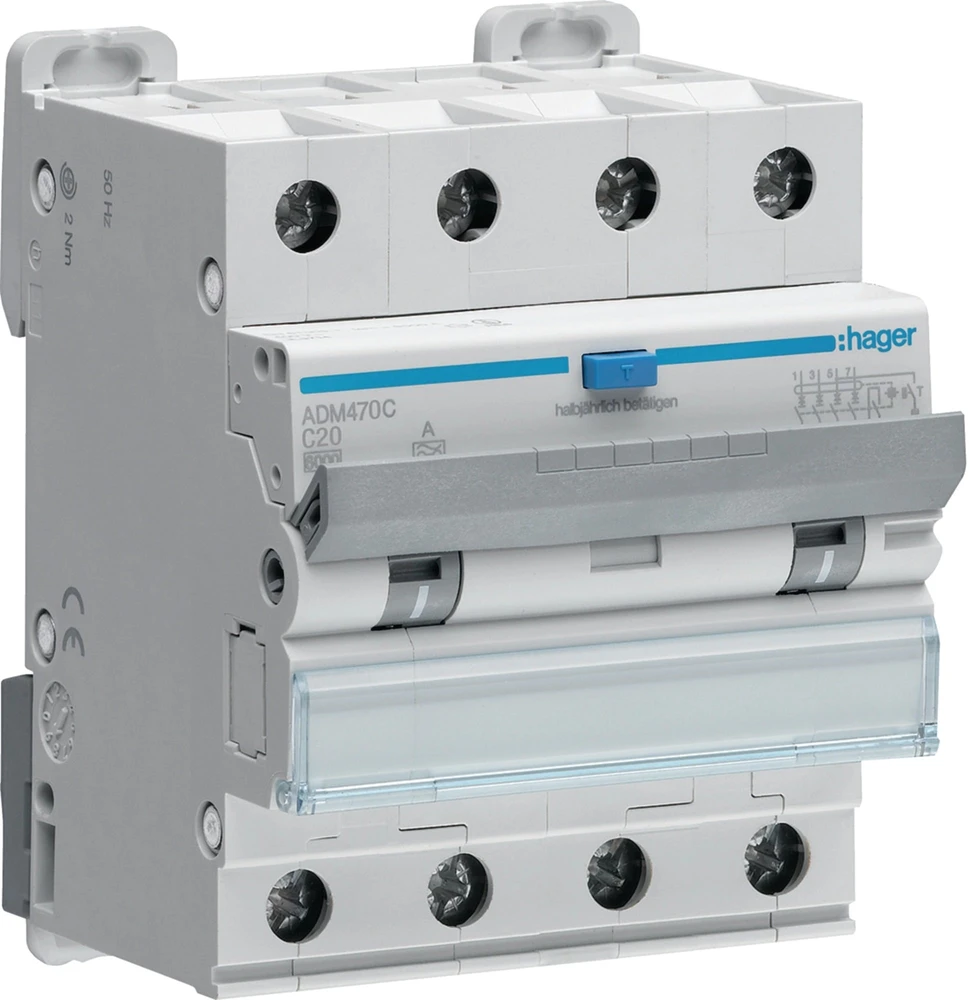

Name: Diferencinis automatinis jungiklis Hager ADM470C (4P, 20A, A, 30mA, 6kA)
Brand: Hager
SKU: 31130855
Price: 187.37 EUR
Availability: InStock

Tipas: Srovės nuotėkio relė su automatiniu jungikliu
Prekės ženklas: Hager
Modelis: ADM470C
Poliai: 4P
Srovė: 20 A
Nuotėkio srovė: 30 mA
Tipas: C
Išjungimo geba: 6 kA

Architektūra
Polių tipas	4P
Apsaugotų polių skaičius	4
Curve	C

Saugumas
Likutinės srovės tipas	A
IP apsaugos klasė	IP2X

Main electrical attributes
Rated short-circuit breaking capacity Icn AC according to IEC 60898-1	6 kA

Įtampa
Vardinė izoliacijos įtampa Ui	500 V
Vardinė impulsinė atsparumo įtampa Uimp	4,000 V
Vardinė darbinė įtampa Ue	230 - 400 V
Overvoltage category according to IEC 60947-1	3
Type voltage supply	AC
Dielectric strength value of power frequency	2 kV

Elektrinė srovė
Vardinė srovė	20 A
Vardinė liekamoji darbinė srovė Idn	30 mA
Rated current -25°C	23.80 A
Vardinė srovė esant -20°C	23.50 A
Rated current -15°C	23.20 A
Rated current -10°C	22.90 A
Rated current -5°C	22.50 A
Vardinė srovė esant 0°C	22.20 A
Rated current 5°C	21.80 A
Rated current 10°C	21.50 A
Rated current 15°C	21.10 A
Vardinė srovė esant 20°C	20.80 A
Rated current 25°C	20.40 A
Rated current 30°C	20 A
Rated current 35°C	19.60 A
Vardinė srovė esant 40°C	19.10 A
Vardinė srovė esant 45°C	18.60 A
Vardinė srovė esant 50°C	18.20 A
Rated current 55°C	17.70 A
Rated current 60°C	17.20 A
Correction factor of rating current for 2 devices placed side by side	0.80
Min./max. threshold value of the AC thermal operation	1.13 - 1.45 A
Rated service breaking capacity Ics AC according to IEC 60898-1	6 kA

Maitinimas
Bendri galios nuostoliai esant IN	11.70 W

Dažnis
Dažnis	50 - 50 Hz

Installation, mounting
Nominal tightening torque down terminal	2 - 2 Nm
Nominal tightening torque top terminal	2 - 2 Nm
Type of bottom connection for modular devices	biconnect

Naudojimo sąlygos
Maksimalus aukštis	2,000 m
Class of energy limitation I²t	3
Darbinė temperatūra	-25 - 40 °C
Sandėliavimo/transportavimo temperatūra	-55 - 70 °C
Degree of pollution according to IEC 60664 / IEC 60947-2	2

Patvarumas
Electric endurance in number of cycles	2,000
Mechaninių operacijų skaičius	4,000

Jungtis
Cross-section of input with screws, for flexible conductors	1 - 16 mm²
Cross-section of input with screws, for massive conductors	1 - 25 mm²
Cross-section of input and output with screws, for flexible conductors	1 - 16 mm²
Cross-section of input and output with screws, for massive conductors	1 - 25 mm²

Talpa
Modulių skaičius	4

Matmenys
Aukštis	84 mm
Plotis	71 mm
Gylis	70 mm
