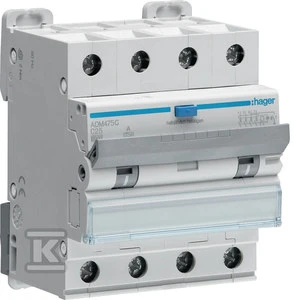

„Hager“ liekamosios viršsrovės grandinės pertraukiklis 4P C 25A 0,03A A tipo 6 kA RCBO (ADM475C)

Konstrukcija Apsauginių polių skaičius 4 Polių skaičius 4 P Polių skaičius 4 P Su atjungiamu N poliu ne Montavimas DIN bėgelis Viršsrovės automato tipas C Valdymo ir indikacijos elementai Apsaugos įjungimo indikatorius taip Elektrinės charakteristikos Vardinė trumpojo jungimo galia Icn 6 kA Vardinė jungimo įtampa Ue (AC) 230/400 V Vardinis dažnis 50 Hz Maitinimo įtampos tipas AC Įtampa Dielektrinio stiprumo vertė tinklo dažniu 2 kV Vardinė izoliacijos įtampa Ui 500 V Vardinė atlaikomoji impulsinė įtampa Uimp 4 kV Srovė Vardinė diferencialinė srovė dI 30 mA Vardinė iškrovos srovė (In 8/20µs) 3 kA Vardinė trumpojo jungimo galia vardinei įtampai 400V 50Hz 6 kA Vardinė trumpojo jungimo galia Icn 230V AC pagal PN-EN 61009-1 6 kA Vardinė trumpojo jungimo galia Icn 400V AC pagal PN-EN 61009-1 6 kA Vardinė darbinė trumpojo jungimo išjungimo srovė Ics 6 kA Vardinė įjungimo ir išjungimo galia Im 6 kA Min./maks. kintamosios srovės stiprio vertė, kai suveikia delspinio apsauga 1,13/1,45 In Min./maks. kintamosios srovės stiprio vertė, kai suveikia momentinė apsauga 5/10 In Srovė / Temperatūra Vardinė srovė esant -15°C 30,6 A Vardinė srovė esant -20°C 31,2 A Vardinė srovė esant 0°C 28,9 A Vardinė srovė esant 10°C 27,6 A Vardinė srovė esant -10°C 30 A Vardinė srovė esant 15°C 27 A Vardinė srovė esant 20°C 26,4 A Vardinė srovė esant 25°C 25,7 A Vardinė srovė esant -25°C 31,7 A Vardinė srovė esant 30°C 25 A Vardinė srovė esant 35°C 24,3 A Vardinė srovė esant 40°C 23,6 A Vardinė srovė esant 45°C 22,8 A Vardinė srovė esant 5°C 28,3 A Vardinė srovė esant -5°C 29,4 A Vardinė srovė esant 50°C 22 A Vardinė srovė esant 55°C 21,2 A Vardinė srovė esant 60°C 20,4 A Srovės korekcijos koeficientas Vardinės srovės korekcijos koeficientas, kai 2 prietaisai sumontuoti vienas šalia kito 0,8 Vardinės srovės korekcijos koeficientas, kai 3 prietaisai sumontuoti vienas šalia kito 0,8 Vardinės srovės korekcijos koeficientas, kai 4 ar 5 prietaisai sumontuoti vienas šalia kito 0,7 Vardinės srovės korekcijos koeficientas, kai 6 prietaisai sumontuoti vienas šalia kito 0,6 Galia Bendrieji galios nuostoliai esant vardinei srovei 12,3 W Galios nuostoliai vienam poliui esant vardinei srovei 3,3 W Suveikimas Apsauga nuo atsitiktinio suveikimo ne Atsparumas Elektrinis atsparumas (ciklų skaičius) 2000 Mechaninis atsparumas (ciklų skaičius) 4000 Matmenys Gaminio gylis 70 mm Gaminio aukštis 84 mm Gaminio plotis 71 mm Montavimas / Įrengimas Priveržimo momentas 2Nm Modulinių prietaisų išmontavimo paprastumas taip Galimybė išmontuoti iš apačios taip Tinka montuoti įleidžiamajam montavimui taip Prijungimas Išėjimo gnybto talpa lanksčiam laidui (viela) 1/16 mm² Išėjimo gnybto talpa standžiam laidui (viela) 1/25 mm² Įėjimo gnybto talpa standžiam laidui (viela) 1/25 mm² Įėjimo gnybto talpa lanksčiam laidui (viela) 1/16 mm² Laidas Laidininko skerspjūvis (mm²), naudoto šiluminiam bandymui pagal gaminio standartą 4 mm² Laidininko ilgis (m), naudotas šiluminiam bandymui pagal gaminio standartą 1 m Įranga Diferencialinės srovės suveikimo delsa Netinka Quick Connect ne Selektyvumas ne Papildomi aksesuarai taip Standartas Standartas EN 61009-1 Europos direktyva RoHs atitinka Sauga Apsaugos laipsnis IP20 Diferencialinės srovės automato tipas A Diferencialinės srovės tipas A Naudojimo sąlygos Taršos laipsnis pagal IEC 60664 / IEC 60947-2. 2 Energijos ribojimo klasė I²t. 3 Laikymo temperatūra -55 iki 70 °C Temperatūra Pasiekiamų elementų temperatūros padidėjimo riba (neliečiamų eksploatacijos metu) 60 K Oro temperatūra šiluminio bandymo metu pagal gaminio standartą 21,8 °C Kalibravimo temperatūra 30 °C Maks. leistina pasiekiamų elementų temperatūra (neliečiamų eksploatacijos metu) 94 °C Maks. leistina pasiekiamų elementų temperatūra (liečiamų eksploatacijos metu) 76 °C Maksimali leistina pasiekiamų elementų temperatūra (valdymo elementai) 53,1 °C Maksimali leistina gnybtų temperatūra 80,5 °C Pasiekiamų elementų temperatūros padidėjimo riba (liečiamų eksploatacijos metu) 40 K Pasiekiamų elementų temperatūros padidėjimo riba (valdymo elementai) 25 K Gnybtų temperatūros padidėjimo riba pagal gaminio standarto reikalavimus 65 K Pasiekiamų elementų temperatūros padidėjimas esant vardinei srovei (neliečiamų eksploatacijos metu) 54 K Pasiekiamų elementų temperatūros padidėjimas esant vardinei srovei (liečiamų eksploatacijos metu) 36 K Pasiekiamų elementų temperatūros padidėjimas esant vardinei srovei (valdymo elementai) 13,1 K Gnybtų temperatūros padidėjimas tekant vardinei srovei In 40,5 K
