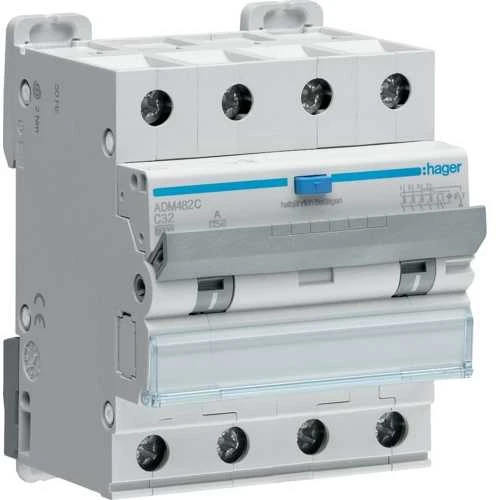

Hager Liekamosios srovės grandinės pertraukiklis 4P C 32A 0.03A A tipo 6kA RCBO (ADM482C)

Konstrukcja Liczba biegunów chronionych 4 Liczba biegunów 4 P Liczba biegunów 4 P Z rozłączanym biegunem N nie Montaż Szyna DIN Typ wyłącznika nadprądowego C Elementy sterujące i wskaźniki Wskaźnik zadziałania zabezpieczenia tak Charakterystyka elektryczna Znamionowa zwarciowa zdolność łączeniowa Icn 6 kA Napięcie znamionowe łączeniowe Ue (AC) 230/400 V Częstotliwość znamionowa 50 Hz Typ napięcia zasilającego AC Napięcie Wartość wytrzymałości dielektrycznej częstotliwości zasilania 2 kV Znamionowe napięcie izolacji Ui 500 V Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV Prąd Znamionowy prąd różnicowy dI 30 mA Znamionowy prad wyładowczy (In 8/20µs) 3 kA Znamionowa zwarciowa zdolność łączeniowa dla napięcia znamionowego 400V 50Hz 6 kA Prąd znamionowy wyłączalny zwarciowy roboczy Ics 6 kA Znamionowa zdolność załączania i wyłączania Im 6 kA Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego 1,13/1,45 In Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego 5/10 In Prąd / Temperatura Prąd znamionowy przy -15°C 38,6 A Prąd znamionowy w temperaturze -20°C 39,3 A Prąd znamionowy w temperaturze 0°C 36,5 A Prąd znamionowy w temperaturze 10°C 35,1 A Prąd znamionowy w temperaturze -10°C 37,9 A Prąd znamionowy w temperaturze 15°C 34,3 A Prąd znamionowy w temperaturze 20°C 33,6 A Prąd znamionowy w temperaturze 25°C 32,8 A Prąd znamionowy w temperaturze -25°C 39,9 A Prąd znamionowy w temperaturze 30°C 32 A Prąd znamionowy przy 35°C 31,2 A Prąd znamionowy w temperaturze 40°C 30,3 A Prąd znamionowy przy 45°C 29,4 A Prąd znamionowy w temperaturze 5°C 35,8 A Prąd znamionowy w temperaturze -5°C 37,2 A Prąd znamionowy w temperaturze 50°C 28,5 A Prąd znamionowy przy 55°C 27,5 A Prąd znamionowy przy 60°C 26,5 A Współczynnik korekcyjny prądu Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie 0,8 Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie 0,8 Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie 0,7 Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie 0,6 Moc Całkowite straty mocy dla prądu znamionowego 14,6 W Straty mocy na biegun dla prądu znamionowego 4,1 W Zadziałanie Zabezpieczenie przed przypadkowym zadziałaniem nie Wytrzymałość Wytrzymałość elektryczna (liczba cykli) 2000 Wytrzymałość mechaniczna (liczba cykli) 4000 Wymiary Głębokość produktu 70 mm Wysokość produktu 84 mm Szerokość produktu 71 mm Instalacja / Montaż Moment dokręcający 2Nm Łatwość demontażu aparatów modułowych tak Możliwość demontażu od dołu tak Przystosowany do montażu podtynkowego tak Podłączenie Pojemność zacisku wyjściowego dla przewodu elastycznego (linka) 1/16 mm² Pojemność zacisku wyjściowego dla przewodu sztywnego (drut) 1/25 mm² Pojemność zacisku wejściowego dla przewodu sztywnego (drut) 1/25 mm² Pojemność zacisku wejściowego dla przewodu elastycznego (linka) 1/16 mm² Przewód Przekrój przewodnika (mm²) użytego do testu cieplnego zgodnie z normą produktową 6 mm² Długość przewodnika (m) użytego do testu cieplnego zgodnie z normą produktową 1 m Wyposażenie Quick Connect nie Akcesoria dodatkowe tak Norma Norma EN 61009-1 Dyrektywa europejska RoHs zgodny Bezpieczeństwo Stopień ochrony IP20 Typ wyłącznika różnicowoprądowego A Warunki użytkowania Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2. 2 Klasa ograniczenia energii I²t. 3 Temperatura magazynowania -55 do 70 °C Temperatura Granica wzrostu temp. elementów dostępnych (nie dotykane w tr. eksploatacji) 60 K Temperatura powietrza w trakcie testu cieplnego zgodnie z normą produktową 23 °C Temperatura kalibracji 30 °C Maks. dopuszczalna temp. elementów dostępnych (nie dotykane w tr. eksploatacji) 95,7 °C Maks. dopuszczalna temp. elementów dostępnych (dotykane w trakcie eksploatacji) 79,7 °C Maksymalna dopuszczalna temperatura elementów dostępnych (elementy obsługowe) 53,5 °C Maksymalna dopuszczalna temperatura zacisków 78,2 °C Granica wzrostu temp. elementów dostępnych (dotykane w trakcie eksploatacji) 40 K Granica wzrostu temp. elementów dostępnych (elementy obsługowe) 25 K Granica wzrostu temperatury zacisków zgodnie z wymogami normy produktowej 65 K Wzrost temp. elementów dostępnych dla pradu znam. (nie dotykane w tr. ekspl.) 55,7 K Wzrost temp. elementów dostępnych dla pradu znam. (dotykane w tr. eksploatacji) 39,7 K Wzrost temp. elementów dostępnych dla pradu znam. (elementy obsługowe) 13,5 K Wzrost temperatury zacisków przy przepływie pradu znamionowego In 38,2 K
