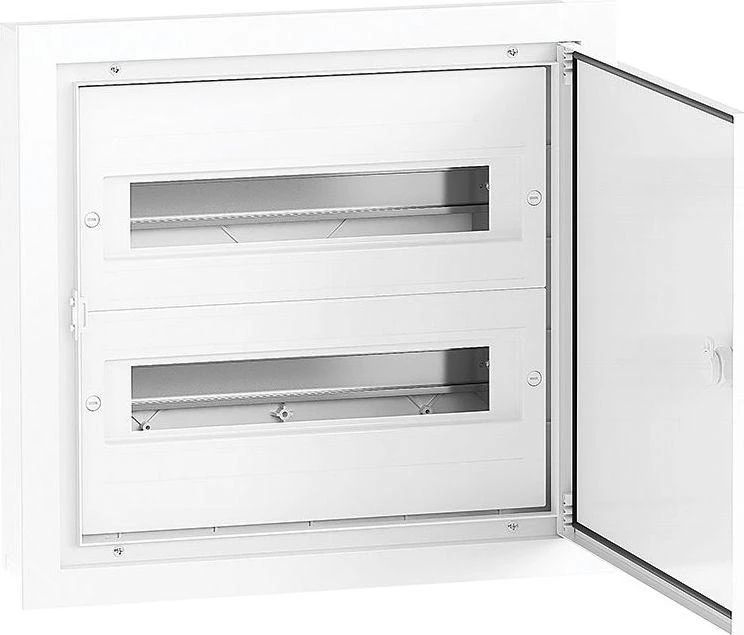

Elektro Plast ROZDZ.P/T 2X16 M. IP54 DARP-32 QUITELINE

Techniniai duomenys Gamintojas Elektro-Plast Prekės kodas DARP-32S Katalogo numeris 9.216 Tipas 2x16 Spalva Balta (RAL 9010) Maksimalus laidininko skerspjūvio plotas 25 mm² Svoris 2,75 kg Apsaugos laipsnis IP54 Medžiaga PS/ALU Darbinė temperatūra -25 / +55 oC Modulių skaičius 32 Eilių skaičius 2 Modulių skaičius eilėje 16 Modulių aukščio diapazonas 68-75 mm Atsparumas smūgiams IK07 Atitinka standartus PN-EN 622082011 Apsauga Taip Šynos N+PE Taip PE gnybtas Taip N gnybtas Taip TH (DIN) šyna Taip Darbinė įtampa 230/400V Izoliacijos įtampa 690VAC Vardinė srovė 63A Apsaugos klasė II TH šynų skaičius 2 Uždarymo tipas rankenėlė Baltas rėmas + durys iš dažyto aliuminio Taip Montavimo būdas įmontuojamas Montavimo plokštė ne Matmenys Ilgis 400mm Plotis 375mm Aukštis 90mm Skirstomieji įrenginiai Įmontuojami DARP Optimalus gylis 125mm puikiai tinka gyvenamosios, komercinės ar pramoninės statybos poreikiams. Pasiūloje yra 6 skirstomieji įrenginiai, 2, 3, 4, 5, 6 ir 7 eilių (net 24 moduliai vienoje eilėje), kas užtikrina vietą net 168 moduliams. Ypatingo dėmesio vertos ištraukiamos aliuminio TH šynos (ant rogučių), po kuriomis yra 29mm laisvam laidų vedimui. Funkcionalumą ir saugumą padidina izoliuotos N+PE magistralinės šynos, prie kurių lengva prieiga. Aukštą atsparumą ir estetiką užtikrina iš aliuminio pagaminti rėmai, durys, atraminė konstrukcija su TH35 šynomis bei net nerūdijančio plieno varžtai. Pagrindas ir maskuotės pagaminti iš aukštos kokybės polistirolo. Reguliuojami rėmai leidžia pritaikyti gaminį prie skirtingų tinko storių, užpildytos tarpinės užtikrina IP54 apsaugos laipsnį, visa konstrukcija nudažyta baltai (RAL 9010). Komplekte yra montavimo instrukcija ir grandinių aprašymo kortelės, kaip papildoma įranga prieinamos metalinės spynos (individualios arba pakartotinės) bei trikampio tipo plastikinė spyna. Skirstomieji įrenginiai atitinka PN-EN 622082011 standarto reikalavimus. Maksimali leistina vardinė srovė yra 125A.
