1. Kokia Eaton 168693 viršįtampio apsaugos paskirtis?

Šis įrenginys skirtas apsaugoti elektros sistemas nuo pavojingų viršįtampių. Jis slopina žaibo ir perjungimo sukeltus impulsus, taip apsaugodamas jūsų prietaisus. Tai antrinės apsaugos lygis, rekomenduojamas namų ir komunaliniuose pastatuose.

2. Kokius laidų skerspjūvius jungti prie SPET2-280/4?

Prie šio apsaugos įrenginio galima jungti tik vientisus laidus. Mažiausias ir didžiausias leistinas skerspjūvis yra 25 mm². Lanksčių laidų jungti negalima, nes jiems numatytas 0 mm² skerspjūvis. Atkreipkite dėmesį į šį montavimo reikalavimą.

3. Kokia maksimali iškrovos srovė Eaton 168693 modelyje?

Įrenginys gali atlaikyti 20 kA (20 000 amperų) didžiausią iškrovos srovę, kuri imituoja žaibo smūgį. Nominali, arba darbinė, srovė yra 10 kA. Toks pajėgumas užtikrina patikimą apsaugą nuo stiprių elektros tinklo viršįtampių.

4. Kokioms elektros sistemoms tinka 4 polių Eaton iškroviklis?

Keturių polių iškroviklis pritaikytas TN ir TN-S tinklo konfigūracijoms. Jis tinkamas naudoti su trimis fazėmis ir neutraliu laidininku sistemoje. Šis įrenginys netinka IT, TT arba DC sistemoms, todėl prieš perkant būtina įvertinti savo tinklo tipą.

5. Ar Eaton apsauga turi signalizaciją apie gedimą?

Taip, prietaisas turi optinę signalizaciją, rodančią jo būseną. Jis neturi nuotolinio signalizavimo kontakto, todėl būklę galima patikrinti tik vizualiai ant paties įrenginio. Apsaugos klasė yra IP20, tai reiškia, kad jis apsaugotas nuo kietų dalelių.

Eaton viršįtampio iškroviklis 168693...

Name: Eaton viršįtampio iškroviklis 168693 SPET2-280/4
Brand: Eaton
SKU: 27363741
Price: 101.99 EUR
Availability: InStock

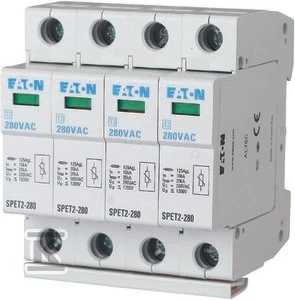

Eaton viršįtampio iškroviklis 168693 SPET2-280/4 aprašymas - Prekės nuotrauka

Viršsrovių ribotuvas sukomplektuotas, 4 polių, 280VAC, 4x10kA

Skirtas vartotojų sistemoms apsaugoti nuo pereinamųjų viršįtampių, atsirandančių dėl netiesioginių žaibo smūgių ir perjungimo operacijų, II bandymo klasė pagal IEC 61643-1+A1, SPD tipas T2 pagal EN 61643-11, gali būti sujungtas su visais "Xtra Combinations" skirstomaisiais įrenginiais, naudoti pagal IEC 60364-5-53 534 punktą

Specifikacijos:

Bendrosios specifikacijos
Gaminio ilgis / gylis	86 mm
Gaminio aukštis	69 mm
Gaminio plotis	70 mm
Gaminio svoris	0,365 kg
Atitiktys	Atitinka RoHS reikalavimus
Viešasis vartojimas	Taip
Produkto specifikacijos duomenys
Taikymas	Atviros erdvės. Gyvenamieji pastatai. Komunaliniai pastatai
Laidininko skerspjūvis (lankstus, plonas pluoštas) - maks.	0 mm²
Laidininko skerspjūvis (lankstus, plonasiūlis) - min.	0 mm²
Laidininko skerspjūvis (vientisas, vientisos gijos) - maks.	25 mm²
Laidininko skerspjūvis (vientisas, vientisa gija) - min.	25 mm²
Nuolatinė kintamosios srovės įtampa - maks.	280 V
Nuolatinės srovės nuolatinė įtampa - maks.	0 V
Apsaugos laipsnis	IP20
Iškrovos viršįtampio srovė (8/20) - maks.	20 kA
Savybės	2 kategorijos tipas
Rėmas	4 moduliniai tarpai
Integruota apsauga nuo trumpojo jungimo pasirinktinai su saugikliu gG	0 A
Nominali išlydžio viršįtampio srovė (8/20)	10 kA
Nominalioji kintamosios srovės įtampa	280 V
Nominalioji nuolatinės srovės įtampa	0 V
Laidininkų skaičius be įžeminimo	4
Apsaugos nuo viršįtampių įtaisas, lygiagretus jungimas (saugiklis) - maks.	0 A
Apsaugos nuo viršįtampių įtaisas, nuoseklus jungimas (saugiklis) - maks.	100 A
PV įtampa - maks.	0 V
Trumpo jungimo išjungiamoji geba (ISCCR)	0 kA
Įrenginio signalizavimas	Optinis
Sistemos konfigūracijos tipas	Kita TN TN-S
Tipas	Viršsrovio ribotuvas
Apsaugos nuo įtampos lygis	1,2 kV
Apsaugos nuo įtampos lygis (L-N)	0 kV
Apsaugos nuo įtampos lygis (N-PE)	0 kV
TECHNINIAI DUOMENYS ETIM 9.0
Techniniai duomenys ETIM 9.0	Apsauga nuo įžeminimo, žaibo ir viršįtampių (EG000021) / Apsaugos nuo viršįtampių įtaisas maitinimo sistemoms (EC000941) Elektros inžinerija, automatika, procesų valdymo inžinerija / Vidinė ir išorinė apsauga nuo žaibo / Apsauga nuo žaibo (kita) / Apsauga nuo žaibo (kita, nenurodyta) (ecl@ss13-27-17-90-90 [AHE465002])
Sistemos konfigūracija DC	Ne
Sistemos konfigūracija IT	Ne
Sistemos konfigūracija TN	Taip
Sistemos konfigūracija TN-C	Ne
Sistemos konfigūracija TN-C-S	Ne
Sistemos konfigūracija TN-S	Taip
Sistemos konfigūracija TT	Ne
Sistemos konfigūracija kita	Taip
Laidininkų skaičius (be įžeminimo)	4
Nominali išlydžio viršįtampio srovė (8/20)	10 kA
Didžiausia iškrovos viršįtampio srovė (8/20)	20 kA
Nominalioji kintamosios srovės įtampa	280 V
Nominalioji nuolatinės srovės įtampa	0 V
Maksimali nuolatinė kintamosios srovės įtampa	280 V
Maksimali nuolatinė nuolatinė įtampa	0 V
Max. PV įtampa	0 V
Apsaugos nuo įtampos lygis	1,2 kV
Apsaugos nuo įtampos lygis L-N	0 kV
Apsaugos nuo įtampos lygis N-PE	0 kV
Maksimalus apsaugos nuo viršįtampių įtaisas, lygiagretus jungimas (saugiklis)	0 A
Maksimalus apsaugos nuo viršįtampių įtaisas, nuoseklus jungimas (saugiklis)	100 A
Trumpojo jungimo atsparumas (Isccr)	0 kA
Integruota trumpojo jungimo apsauga	Ne
Integruota apsauga nuo trumpojo jungimo pasirinktinai su saugikliu gG	0 A
Integruotas atsarginis saugiklis	Nėra
Be srovės nuotėkio	Ne
Montavimo būdas	DIN bėgelis (viršutinė kepurė) 35 mm
Konstrukcijos dydis	4 moduliniai tarpai
Maksimalus laidininko skerspjūvis vientisas (vientisas, daugiasluoksnis)	25 mm²
Didžiausias laidininko skerspjūvis lankstus (plonas gijas)	0 mm²
Su nuotolinio signalizavimo kontaktu	Ne
Signalizavimas prie įrenginio	Optinis
2 kategorijos tipas	Taip
Apsaugos laipsnis (IP)	IP20
