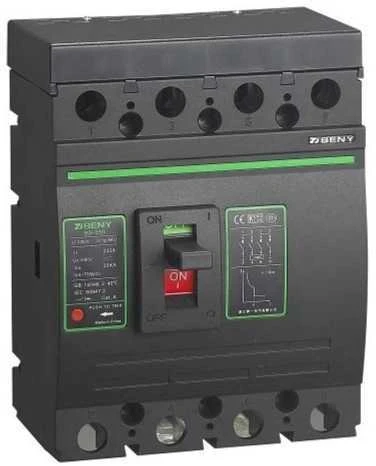

Beny DC jungiklis 4P, 250A, 1000VDC

PV nuolatinės srovės 4 kontaktų jungiklis, 250A, 1000V


Ypatybės:
Suformuoto korpuso grandinės pertraukiklis, skirtas saulės baterijų energijos sistemai, nuolatinės srovės grandinių apsaugai nuo viršsrovių ir valdymui.
Nominali įtampa iki 1000V DC, maksimali srovė 250A.
Suformuoto korpuso grandinės pertraukiklis daugiausia naudojamas didelėje saulės energijos sistemoje, kuri turi PV atjungimo dėžutę, inverterį ir nuolatinės srovės maitinimo paskirstymo spintą.
Tinka taip pat ir elektrinių transporto priemonių įkrovimo stotims, komercinėms akumuliatorių saugykloms.
Gali būti pritaikomas įžemintose ar neįžemintose sistemose.
Atitinka IEC standartus, skirtus apsaugoti ir izoliuoti nuolatinės srovės grandines iki 1000 V ir nuo 65A iki 250A vardinės darbinės srovės.
Apsauga nuo: perkrovos, trumpojo jungimo, nedažno veikimo. Išbandytas ekstremaliomis aplinkos sąlygomis nuo -40°C iki 85°C.


Techniniai duomenys:
Kontaktų skaičius: 4.
Nominali įtampa (Ue): DC 1000V.
Izoliacijos įtampa (Ui): DC 1000V.
Maks.nominali srovė (In): 250A.
Nominali trumpojo jungimo pertraukimo galia (Icu): 20KA.
Nominali impulsų atsparumo įtampa (Uimp): 8kV.
Mechaninis tarnavimo laikas: 14000 ciklų.
Elektrinis tarnavimo laikas: 2000 ciklų.
Saugos klasė: IP20 (jungčių), IP40 (korpuso).
Sertifikatai: IEC 60947.2, GB14048.2.
Matmenys: 165x140x88 mm.
Tinkamų kabelių skerspjūvio plotas: 50-120 mm².
Spalva: juoda.
Darbinė temperatūra: -40°C iki 85°C.


Garantija: 24 mėn.
