LAN tinklo apsaugos nuo viršįtampių ribotuvas EWIMAR BOX-PTU-51-EXT/PoE/MINI

Modelis: BOX-PTU-51-EXT/PoE/MINI

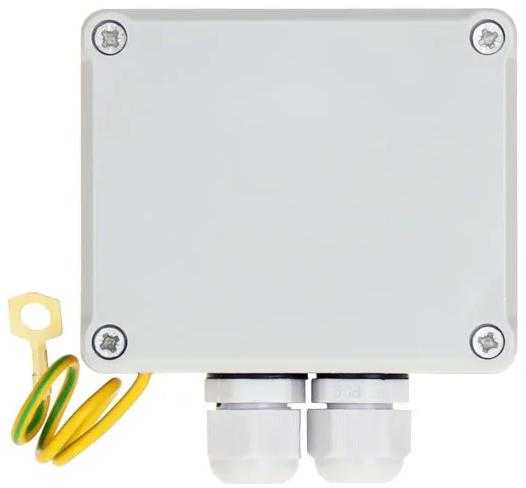

Viršįtampių ribotuvas LAN apsaugai EWIMAR BOX-PTU-51-EXT/PoE/MINI aprašymas - Prekės nuotrauka

Pagrindinės savybės

Didelio efektyvumo viršįtampių apsaugos priemonė, skirta 100 Mbit LAN tinklams. LAN prievadų apsaugos įtaisas, apsaugantis nuo viršįtampių ir atmosferinių išlydžių, išoriniame korpuse, BOX-PTU-51-EXT/PoE/MINI.

Paskirtis

BOX-PTU-51-EXT/PoE/MINI skirtas apsaugoti maršrutizatorius, LAN komutatorius, IP kameras, WiFi prieigos taškus ir kitus įrenginius, veikiančius 100 Mbit tinkluose. Apsaugos efektyvumas siekia 4-5 kA @ 8/20 μs atskirai kiekvienai laido gyslai (priklausomai nuo jų storio). Apsaugo galinius LAN įrenginius, sumontuotus ant stulpų ar metalinių konstrukcijų, nuo atmosferinių išlydžių, viršįtampių, sabotažo veiksmų ir potencialų skirtumų padarinių. Veiksmingai pašalina indukuotus viršįtampius vykstant išlydžiams perdavimo porų viduje ir tarp PoE maitinimo porų. Įžeminimo laidas į žemę nukreipia įtampos sroves ir smūgines sroves, kylančias iš kibirkšties šuolių. Integruotas MOSFET saugiklis padidina apsaugos efektyvumą ir sumažina išlyginamąsias sroves tarp CCTV instaliacijos įžeminimo taškų.

Įrenginys turi hermetišką išorinį korpusą su sandarinimo įvadėmis ir LSA jungtis saugomai ir nesaugomai pusei, kurių jungčių patvarumas didesnis nei RJ-45 lizdų. Nedideli matmenys leidžia jį naudoti instaliacijose, kur labai mažai vietos, pavyzdžiui, montuojant stulpų viduje.

Produktą galima naudoti su 5, 5e, 5 ir 6a kategorijų UTP ir FTP laidais, tačiau kiekvienu atveju užtikrina ne didesnio kaip 100 Mbit greičio jungtis.

Puikiai tinka apsaugoti oro LAN linijas, kurios yra veikiamos didelių laiduose indukuojamų įtampų verčių ir didelių smūginių srovių, galinčių prasiskverbti iš metalinių konstrukcijų, latakų, stiebų ir pan.

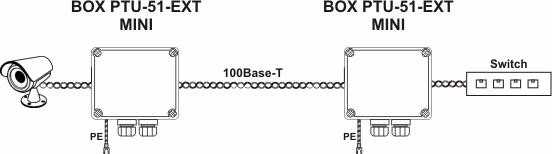

Galima naudoti su kitomis Ewimar firmos PRO arba EXT apsaugomis, tačiau norint užtikrinti visišką oro linijos apsaugą, rekomenduojama naudoti du tokius pačius įrenginius – po vieną kiekviename laido gale. Tai leidžia subalansuoti visos grandinės atsparumą smūgiams, nepriklausomai nuo elektros krūvio prasiskverbimo vietos.

Produktas išbandytas pagal D1, C2, C1, B2 kategorijas. Skirtas naudoti LPZ0/LPZ1 arba aukštesnių zonų ribose.

Techninė specifikacija

Duomenų linija
Kanų skaičius	1
Suderinamumas su tinklais	10Base-T, 100Base-T (100 Mbit)
Naudojamas su kabeliais	FTP, UTP bet kurios kategorijos
Įėjimo jungtis (LINE)	LSA (Krone) jungtis + ekranas
Išėjimo jungtis (DEVICE)	LSA (Krone) jungtis + ekranas
Apsaugos pakopų skaičius	3 (GDT, MOSFET, TVS)
Vardinė nuolatinė įtampa (linija–žemė) UN	90 V DC
Didžiausia nuolatinė darbinė įtampa (linija–žemė) UC	110 V DC
C1: Apsaugos lygis 1 kV/μs (linija–žemė) UP	600 V
C2: Išlydžio srovė (8/20 µs, linija–žemė) lmax / gysla	5 kA
D1: Didžiausia žaibo srovė (10/350 µs, linija–žemė) Iimp	2 kA
Vardinė nuolatinė įtampa (linija–linija) UN	3,3 V DC
Didžiausia nuolatinė darbinė įtampa (linija–linija) UC	3,5 V DC
B2: Apsaugos lygis 1 kV/μs (linija–linija) UP	<10 V
C1: Išlydžio srovė (8/20 µs, linija–linija) Iimp	2 kA
Atjungiamasis elementas	MOSFET saugiklis
Saugomos linijos	1-2, 3-6
Talpa (linija–linija) @1 MHz	6-15 pF
Talpa (linija–žemė) @1 MHz	2-3 pF
Nuoseklioji varža	6 Ω / linijai
Vardinė srovė IN	300 mA / linijai
PoE linija
Vardinė nuolatinė įtampa (linija–linija) UN	57 V DC
Didžiausia nuolatinė darbinė įtampa (linija–linija) UC	64 V DC
B2: Apsaugos lygis 1 kV/μs (linija–linija) UP	93 V DC
C1: Išlydžio srovė (8/20 µs, linija–linija) Iimp	2 kA (A variantas), 250 A (B variantas)
Vardinė nuolatinė įtampa (linija–žemė) UN	90 V DC
Didžiausia nuolatinė darbinė įtampa (linija–žemė) UC	110 V DC
C1: Apsaugos lygis 1 kV/μs (linija–žemė) UP	600 V
C2: Išlydžio srovė (8/20 µs, linija–žemė) lmax / gysla	5 kA
Saugomos linijos (poros)	(1+2)-(3+6), (4+5)-(7+8)
PoE darbo standartas	atitinka IEEE 802.3af/at/bt-3 tipą (HiPoE, UPOE)
Bendrosios savybės
Matmenys	90 x 75 x 41 (mm) - be įvadėlių
Naudojimas	Įrenginių, montuojamų viduje / lauke, apsauga
Montavimo būdas	Laisvai stovintis korpusas / montuojamas ant sienos / stulpo laikiklis U-BOX
Įžeminimo būdas	Laidas
Korpuso sandarumas	IP65
Darbinė temperatūra	-40 ºC ~ 60 ºC
