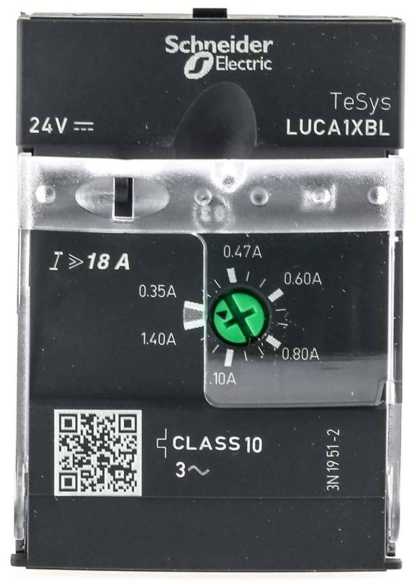

Schneider Electric Schneider Trigdiklio blokas 3 polių variklio apsauga 0,35-1,4A 24V DC (LUCA1XBL)

3 polių atpalaidavimo blokas, variklio apsauga 0,35–1,4 A 24 V DC (LUCA1XBL)   Aprašymas Gaminių gama TeSys Gaminio pavadinimas TeSys U Sutrumpintas įrenginio pavadinimas LUCA Produkto tipas arba komponentas Standartinis valdymo blokas Gaminio paskirtis Pagrindiniai apsaugos reikalavimai variklio paleidikliams – perkrova ir trumpasis jungimas Gaminio suderinamumas ASILUFC5, LUFC00, ASILUFC51, LUFN.. Naudojimo kategorija AC-44, AC-41, AC-43 Variklio galia kW 0,25 kW esant 400...440 V kintamajai srovei (AC) 50/60 Hz Šiluminės apsaugos nustatymo diapazonas 0,35...1,4 A Valdymo įtampos vertė 24 V DC Atpalaidavimo klasė esant perkrovai 10 klasė – dažnio riba 40...60 Hz – temperatūros kompensacija -25...70 °C – atitinka IEC 60947-6-2 10 klasė – dažnio riba 40...60 Hz – temperatūros kompensacija -25...70 °C – atitinka UL 508   Papildomi parametrai Galima funkcija Apsauga nuo trumpojo jungimo į žemę Apsauga nuo fazės dingimo ir fazių asimetrijos Rankinis atstatymas Apsauga nuo perkrovos ir trumpojo jungimo Montavimo būdas Keičiamas Montavimo vieta Maitinimo pusė Valdymo įtampos diapazonas 20...27 V nuolatinės srovės (DC), kai 24 V veikianti grandinė Tipinis energijos suvartojimas 130 mA esant 24 V DC; didžiausia srovė uždarant su LUB12 220 mA esant 24 V DC; didžiausia srovė uždarant su LUB32 60 mA esant 24 V DC; didžiausia efektyvioji srovė užsandarintam su LUB12 80 mA esant 24 V DC; didžiausia efektyvioji srovė užsandarintam su LUB32 Veikimo laikas 35 ms atidarymas su LUB12 valdymo grandinėms; 35 ms atidarymas su LUB32 valdymo grandinėms; 70 ms uždarymas su LUB12 valdymo grandinėms; 70 ms uždarymas su LUB32 valdymo grandinėms Apkrovos tipas Trifazis variklis – aušinimas su natūralia ventiliacija Atpalaidavimo slenkstis 14,2 x Ir +/- 20 % [Ui] vardinė izoliacijos įtampa 600 V pagal CSA C22.2 Nr. 14; 600 V pagal UL 508; 690 V pagal IEC 60947-1 [Uimp] vardinė atlaikomoji impulsinė įtampa 6 kV pagal IEC 60947-6-2 Grandinės atskyrimas saugos tikslais 400 V SELV tarp valdymo ir papildomų grandinių pagal IEC 60947-1; 400 V SELV tarp valdymo arba papildomos grandinės ir pagrindinės grandinės pagal IEC 60947-1 Gaminio masė 0,135 kg   Apie gaminį Šilumos išsklaidymas 2 W valdymo grandinėms su LUB12; 3 W valdymo grandinėms su LUB32 Atsparumas trumpiems maitinimo dingimams 3 ms Atsparumas įtampos kritimams 70 %, 500 ms pagal IEC 61000-4-11 Standartai CSA C22.2 Nr. 14 E tipas; EN 60947-6-2; IEC 60947-6-2; UL 508 E tipas su tarpfazine pertvara Gaminio sertifikatai CCC, GL, BV, DNV, LROS (Lloyds register of shipping), ATEX, UL, ASEFA, CSA, ABS, GOST Apsaugos laipsnis IP20 priekinis skydelis ir užspausti gnybtai pagal IEC 60947-1; IP20 kitos priekinės dalys pagal IEC 60947-1; IP40 išorinė priekinio skydelio jungčių zona pagal IEC 60947-1 Apsauginis veikimas TH pagal IEC 60068 Aplinkos temperatūra veikimo metu -25...70 °C Aplinkos temperatūra laikymo metu -40...85 °C Darbo aukštis (metrais virš jūros lygio) 2000 m Atsparumas ugniai 650 °C pagal IEC 60695-2-12; 960 °C laikantys elementai, esantys po įtampa, pagal IEC 60695-2-12 Atsparumas smūgiams 10 gn atviri galios poliai pagal IEC 60068-2-27; 15 gn uždaryti galios poliai pagal IEC 60068-2-27 Atsparumas vibracijai 2 gn 5...300 Hz atviri galios poliai pagal IEC 60068-2-6; 4 gn 5...300 Hz uždaryti galios poliai pagal IEC 60068-2-6 Atsparumas elektrostatinėms iškrovoms 8 kV 3 lygis atvirame ore pagal IEC 61000-4-2; 8 kV 4 lygis ant kontakto pagal IEC 61000-4-2 Atsparumas spinduliuotei 10 V/m 3 pagal IEC 61000-4-3 Atsparumas greitiems pereinamiesiems procesams 2 kV [ ] 3 klasė [ ] nuoseklusis ryšys pagal IEC 61000-4-4; 4 kV [ ] 4 klasė [ ] visos grandinės, išskyrus nuoseklųjį ryšį, pagal IEC 61000-4-4 Atsparumas radijo dažnio laukams 10 V pagal IEC 61000-4-6   Produkto pasiūla Produkto pasiūlos statusas Aukščiausios kokybės produktas RoHS (kodo data RRTT) Atitinka – nuo 1015 – Schneider Electric atitikties deklaracija Schneider Electric atitikties deklaracija REACh Nuorodoje nėra SVHC medžiagų, viršijančių ribinę vertę Produkto ekologinis profilis Galimas produkto profilis Produkto eksploatavimo pabaigos instrukcijos Galima produkto šalinimo vadovas
