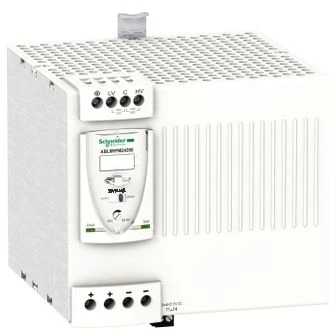

Schneider Electric Schneider Maitinimo šaltinis impulsowy 100-120/200-240V AC/ 24V DC 20A (ABL8RPM24200)

Impulsinis maitinimo šaltinis 100-120/200-240V AC/ 24V DC 20A (ABL8RPM24200)   Aprašymas Phaseo produktų gama Produkto tipas arba komponentas Maitinimas Maitinimo šaltinio tipas Reguliuojamas impulsinis maitinimo šaltinis Įėjimo įtampa 100...120 V AC vienfazis, gnybtas(-ai) N-L1 200...240 V AC fazė į fazę, gnybtas(-ai) L1-L2 Išėjimo įtampa 24 V DC Vardinė galia W 480 W Pridedama įranga Galios koeficiento korekcijos filtras pagal IEC 61000-3-2 Išėjimo srovė 20 A Išėjimo apsaugos tipas Nuo perkrovos, apsaugos technologija rankinis arba automatinis atstatymas Nuo viršįtampio, apsaugos technologija 30...32 V, rankinis atstatymas Nuo trumpojo jungimo, apsaugos technologija rankinis arba automatinis atstatymas Nuo per žemos įtampos, apsaugos technologija atjungimas, jei U Šiluminė, apsaugos technologija automatinis atstatymas Aplinkos temperatūra darbui 50...60 °C su -25...50 °C be   Papildomi parametrai Įėjimo įtampos ribos 170...264 V 85...132 V Tinklo dažnis 47...63 Hz Paleidimo srovė Galios koeficientas (cos φ) 0.68 esant 240 V 0.69 esant 120 V Efektyvumas 88...100 % Išėjimo įtampos ribinės vertės 24...28.8 V reguliuojama Galios nuostoliai vatais (W) 57.6 W Maitinimo linijos ir apkrovos reguliavimas 1...3 % Laikymo laikas >= 120 ms esant 400 V >= 20 ms esant 100 V >= 40 ms esant 240 V Leidžiamas laikinas srovės viršįtampis 1.5 x In 4 sekundėms Prijungimai - gnybtai Sraigtiniai gnybtai įėjimo prijungimui, jungimo geba 3 x 0.5...3 x 4 mm² AWG 22...AWG 12 Sraigtiniai gnybtai įėjimo įžeminimui, jungimo geba 1 x 0.5...1 x 4 mm² AWG 22...AWG 12 Sraigtiniai gnybtai išėjimo prijungimui, jungimo geba 4 x 0.5...4 x 4 mm² AWG 22...AWG 12 Nuimamas sraigtinių gnybtų blokas diagnostinei relę, jungimo geba 2 x 2.5 mm² CE ženklas Montavimo būdas 35 x 15 mm simetrinis DIN bėgelis 35 x 7.5 mm simetrinis DIN bėgelis Darbo padėtis Vertikali Darbo aukštis (metrais virš jūros lygio) 2000 m Išėjimo sujungimas Lygiagretus Serialas Spartaus montavimo kaištis Srovės harmonikų emisija pagal EN/IEC 61000-3-2 Laidžios emisijos maitinimo linijoje pagal EN 55022 B klasė Elektrostatinės iškrovos pagal EN/IEC 61000-4-2 Indukuotas elektromagnetinis laukas pagal EN/IEC 61000-4-6 Magnetinis laukas pagal EN 61000-4-8 Maitinimo pertrauka pirminėje pusėje pagal IEC 61000-4-11 Išspinduliuotas elektromagnetinis laukas pagal EN/IEC 61000-4-3 Spinduliuotė pagal EN 55022 B klasė Greiti pereinamieji procesai pagal IEC 61000-4-4 Viršįtampis pagal EN/IEC 61000-4-5 LED indikatoriaus lemputė jungiklio būsenai 1 LED išėjimo įtampai 1 LED lemputė išėjimo srovei Gylis 140 mm Aukštis 143 mm Plotis 145 mm Produkto masė 1.6 kg   Apie produktą Produkto sertifikatai CB Scheme EAC RCM KC Standartai CSA C22.2 No 60950-1 UL 508 Atsparumas EMC veiksniams pagal EN 61000-6-1 EMC pagal EN 61000-6-3 EMC pagal EN/IEC 61000-6-2 EMC pagal EN/IEC 61000-6-4 EMC pagal EN/IEC 61204-3 Sauga pagal EN/IEC 60950-1 Sauga pagal EN/IEC 61204-3 Sauga pagal SELV Apsaugos laipsnis IP IP20 pagal EN/IEC 60529 Aplinkos temperatūra saugojimui -40...70 °C Santykinė drėgmė 0...90 % veikimo metu 0...95 % sandėlyje Viršįtampių kategorija I klasė pagal VDE 0106-1 Dielektrinis stipris Tarp įėjimo ir įžeminimo Tarp išėjimo ir įžeminimo Tarp įėjimo ir išėjimo   Plėtros pasiūlymas Pasiūlymo būsena Ekologiškas produktas Green Premium RoHS (datos kodas RRTT) Atitinka - nuo 501 - Schneider Electric atitikties deklaracija Schneider Electric atitikties deklaracija REACh Nuoroda turi SVHC viršijantį slenkstinę vertę - Daugiau informacijos ieškokite CaP Daugiau informacijos ieškokite CaP Produkto profilis Prieinamas Produkto aplinkosaugos profilis Produkto eksploatacijos pabaigos instrukcijos Prieinamas Produkto šalinimo vadovas
