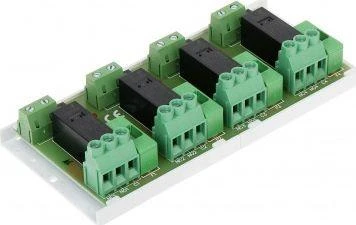

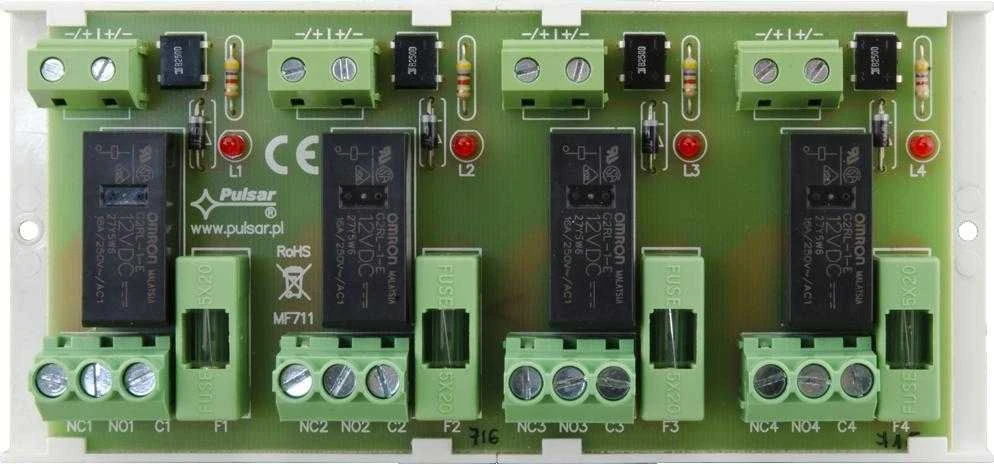

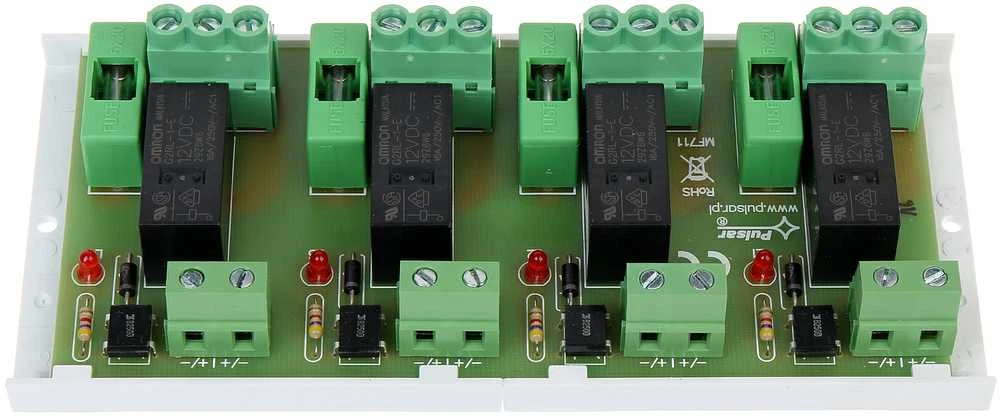

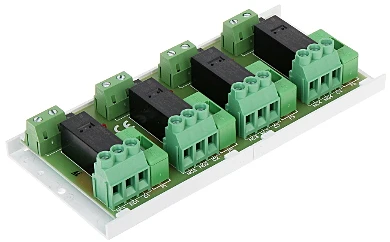

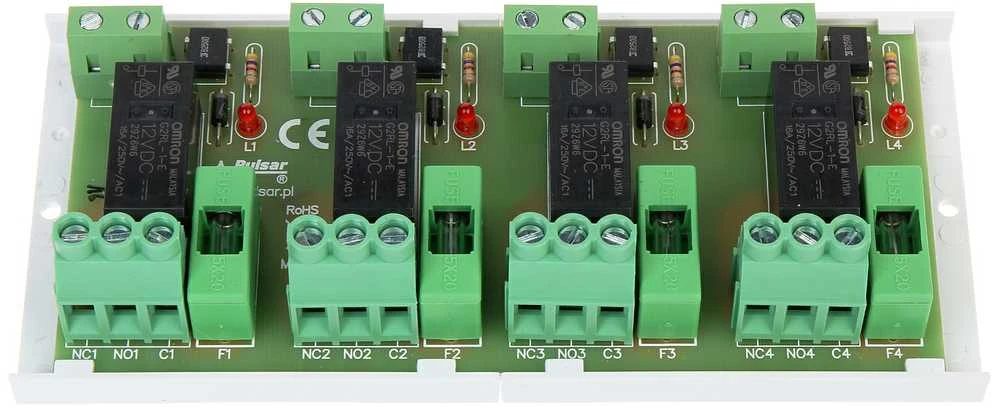

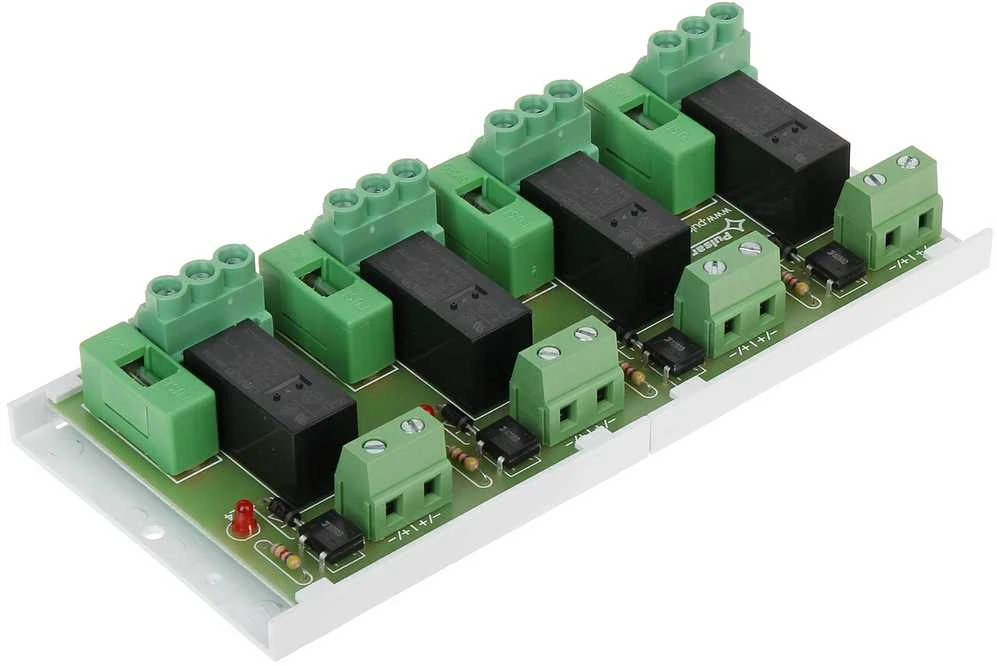

RELINIS MODULIS AWZ-626 PULSAR,...

1. Kiek relių išvesčių turi PULSAR AWZ626 relinis modulis?

Šis PULSAR modelis turi keturias relines išvestis, kurios yra NO/NC tipo. Relinis modulis leidžia padidinti tranzistorinių išvesčių krovumą. Taip pat jis suteikia galvaninę izoliaciją tarp išvesties linijos ir apkrovos. Tai itin naudinga pramoninėse sistemose, kur reikalingas patikimas jungimas.

2. Kokia maksimali kontaktų apkrova šiam relių moduliui?

Maksimali kontaktų apkrova yra 6 amperai esant 30 voltų nuolatinei srovei arba 250 voltų kintamajai srovei. Tai reiškia, kad modulis gali valdyti gana dideles apkrovas. Svarbu neviršyti šių ribų, kad būtų išvengta perkaitimo. Modelyje sumontuotas lydusis saugiklis su vėlinimu, kurio vertė 6,3 ampero.

3. Kokia įtampa tinka maitinti šį PULSAR relių įrenginį?

Šis relių modulis maitinamas nuo 10 iki 16 voltų, tiek kintamąja, tiek nuolatine srove. Darbui tinka tiek AC, tiek DC šaltiniai. Pavyzdžiui, prie 12 voltų nuolatinės srovės prietaisas sunaudoja tik 33 miliamperus. Dėl tokio lankstumo jį lengva integruoti į skirtingas sistemas. Maitinimo jungtis yra standartinė.

4. Ar modulis turi LED indikaciją ar saugiklį?

Taip, šis PULSAR modulis turi LED indikaciją, kuri praneša apie įrenginio būklę. Taip pat jame įmontuotas lydusis saugiklis (5 karto 20 milimetrų), kurio nominali srovė yra 6,3 ampero su vėlinimu. Tai apsaugo išvestis nuo trumpojo jungimo ar perkrovos. Tokios savybės didina sistemos saugumą ir patikimumą.

5. Kokie yra PULSAR AWZ626 darbinės temperatūros rėžiai?

Prietaisas skirtas veikti temperatūros diapazone nuo minus 10 laipsnių iki plius 40 laipsnių Celsijaus. Tai standartinis intervalas vidaus ar lengvai kontroliuojamoms patalpoms. Modulio svoris yra 160 gramų, o matmenys – 151 karto 70 karto 28 milimetrai. Todėl jis montuojamas prie bėgelio skirstomuosiuose skyduose.

Relinių išvesčių skaičius :	4
Maitinimas :	10 ... 16 V AC/DC
Srovės suvartojimas :	33 mA @ 12 V DC
Maksimali kontaktų apkrova :	6 A (max), 30 V DC / 250 V AC (max)
Išvestis :	4 x NO/NC
Pagrindinės savybės :	LED indikacija Lydusis saugiklis (5/20mm), vėlinimo - 6.3 A
Darbo temperatūra :	-10 °C ... 40 °C
Svoris :	0.16 kg
Matmenys :	151 x 70 x 28 mm
Gamintojas / Markė :	PULSAR
Garantija :	2 metai

RELINIS MODULIS AWZ-626 PULSAR
