1. Kaip Thermal Grizzly WireView GPU matuoja energijos suvartojimą?

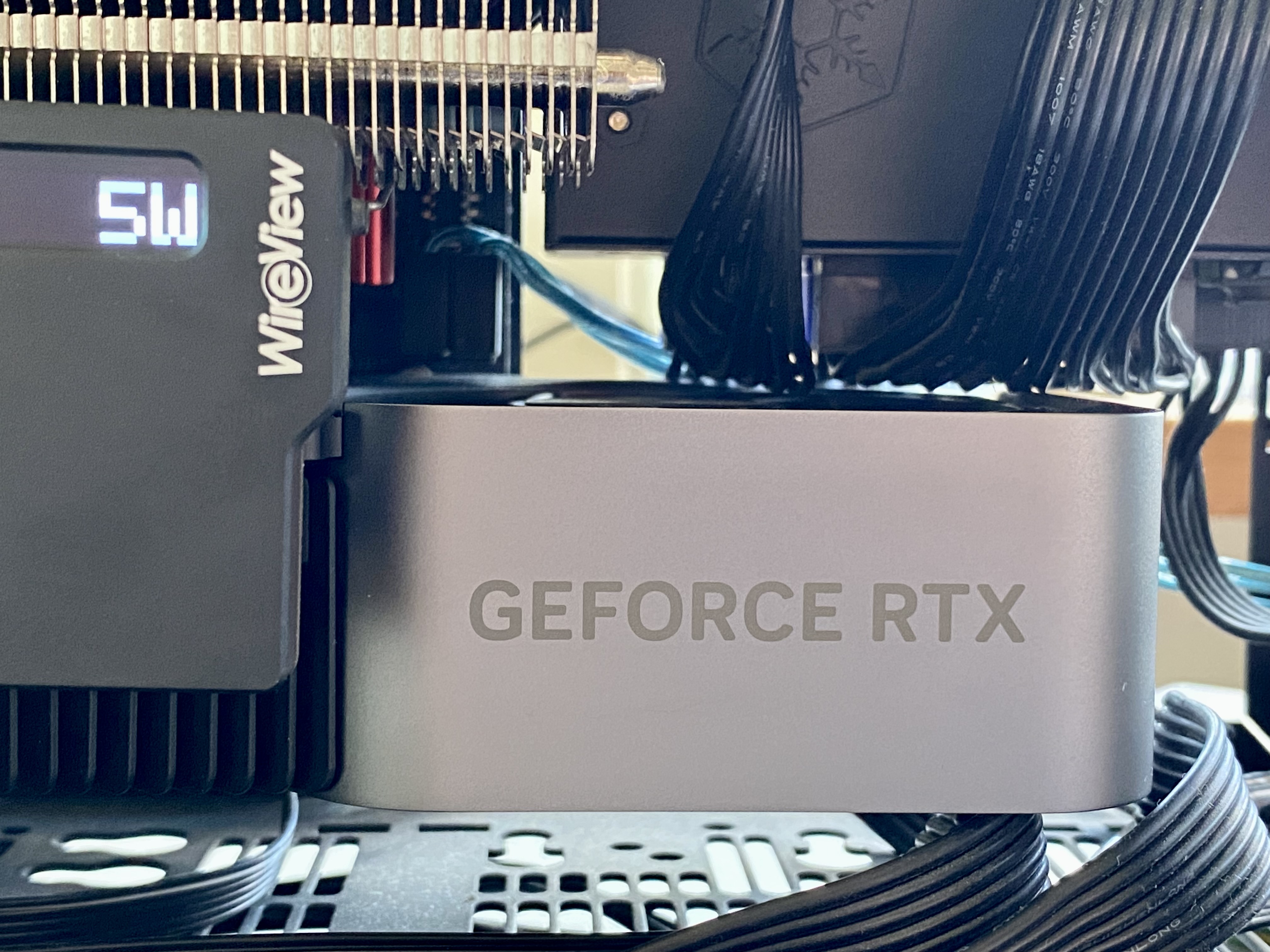

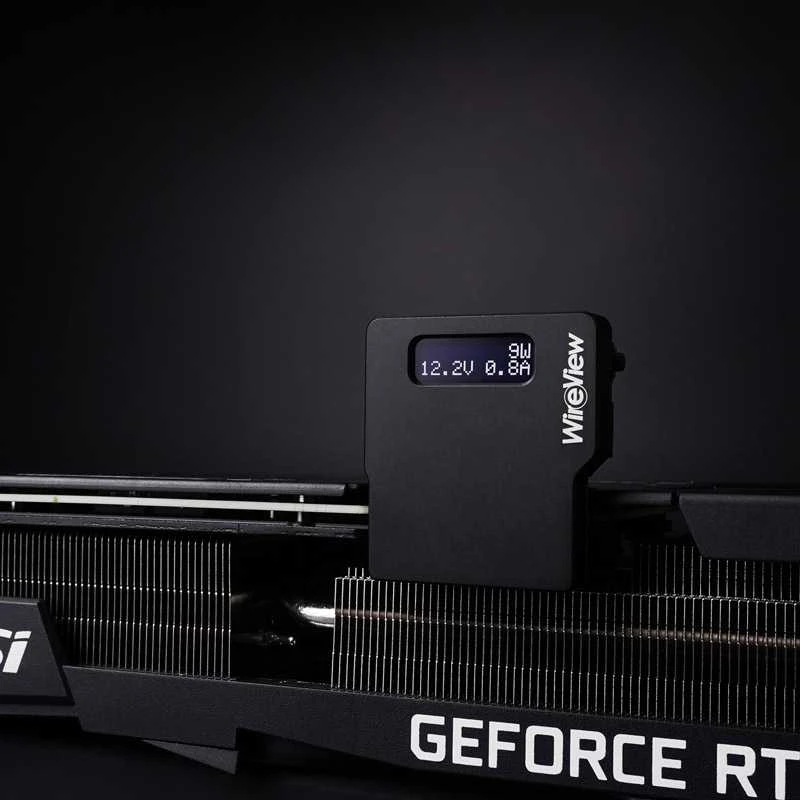

Šis prietaisas realiu laiku rodo jūsų vaizdo plokštės energijos suvartojimą vatais, įtampą voltais ir srovę amperais. Matavimai atliekami tiesiogiai per 12VHPWR jungtį. Jums nereikia jokios papildomos programinės įrangos, todėl matavimas neturi įtakos testų rezultatams. Duomenys ir vidutinės vertės saugomi integruotoje atmintyje.

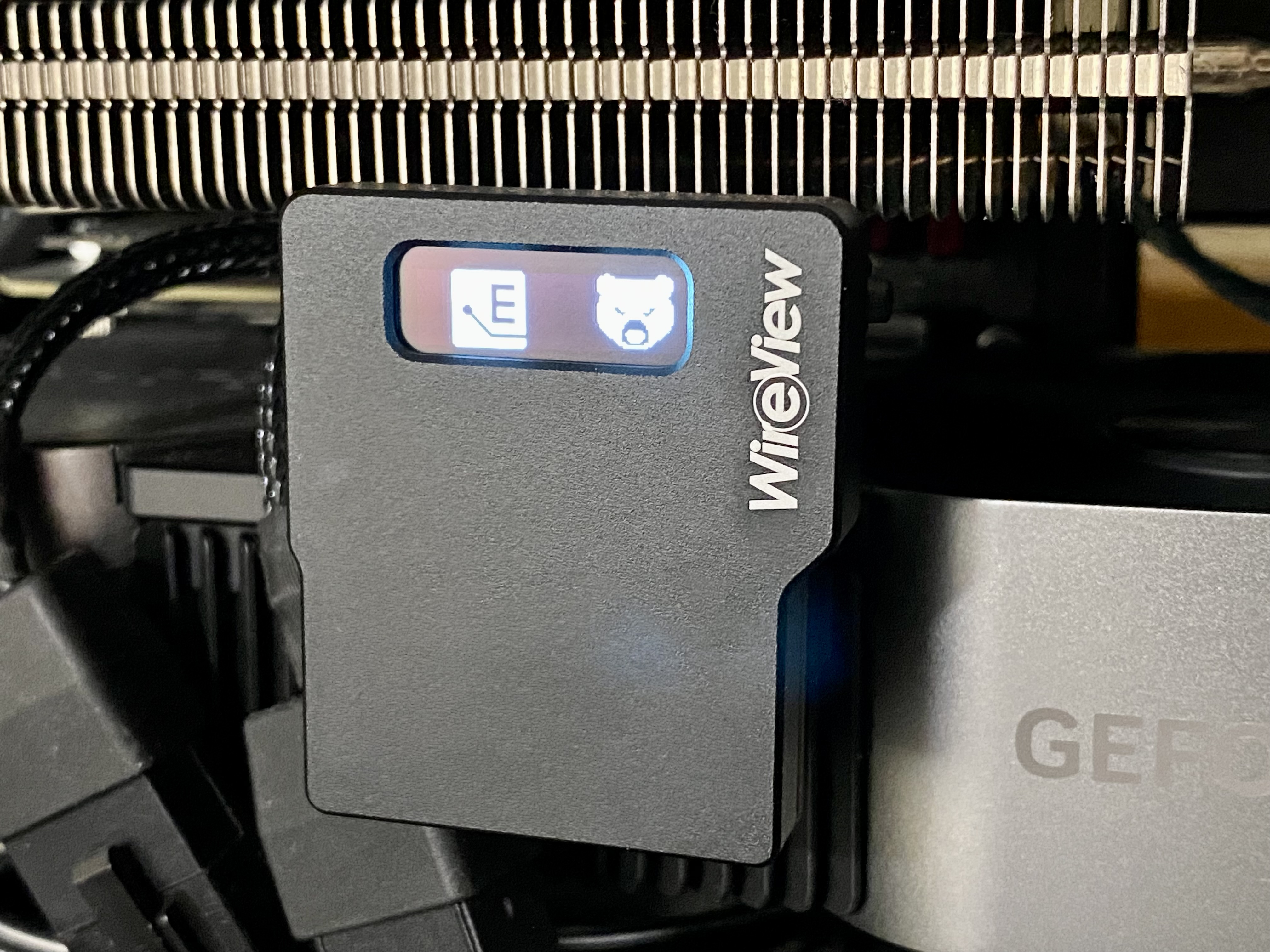

2. Kokius duomenis rodo OLED ekranas šiame matuoklyje?

Šis maitinimo matuoklis OLED ekrane gali rodyti esamą energijos suvartojimą vatais, įtampą ir srovę, taip pat minimalias bei maksimalias fiksuotas reikšmes. Galite perjungti vidutinį suvartojimą per 60 sekundžių ir bendrą sunaudotą energiją. Ekrane pateikiami šie rodmenys padeda lengvai stebėti apkrovą be jokios programinės įrangos.

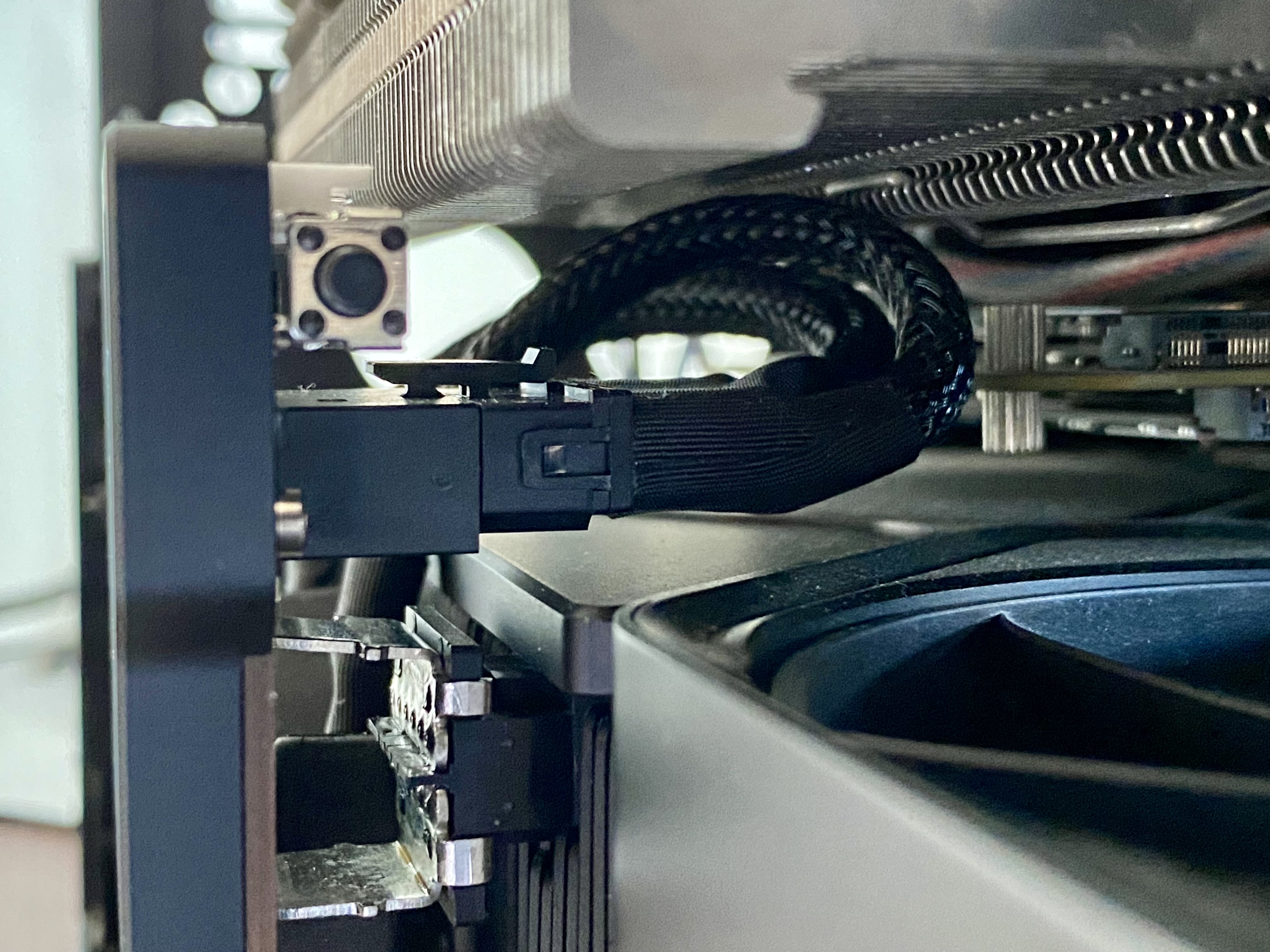

3. Ar šis WireView tinka mano vaizdo plokštės jungties orientacijai?

Šis modelis yra „N“ versija, skirta įprastai jungties orientacijai. Jis tinka, kai jūsų vaizdo plokštės PCIe maitinimo jungties laikiklis nukreiptas žemyn, toliau nuo spausdintinės plokštės. Tai dažniausias atvejis, kai vaizdo plokštė montuojama horizontaliai. Jei jungties laikiklis nukreiptas į viršų, jums reikėtų atvirkštinės „R“ versijos.

4. Kodėl negalima liesti WireView korpuso veikimo metu?

Dėl didelės galios (iki 450 W), ypač su galingomis plokštėmis, pvz., „GeForce RTX 4090“, korpusas gali labai įkaisti. Naudojant orinį aušinimą, temperatūra gali siekti 60 laipsnių, o su vandeniniu aušinimu – iki 100 laipsnių. Dėl to yra pavojus nusideginti. Prieš liesdami šį matuoklį, visada išjunkite sistemą ir leiskite jam atvėsti.

5. Kokias papildomas galimybes suteikia atmintis šiame įrenginyje?

Integruota atmintis leidžia saugoti išmatuotus energijos suvartojimo duomenis. Tai naudinga norint vėliau peržiūrėti vidutinį vaizdo plokštės suvartojimą per tam tikrą laikotarpį ar konkrečias programų sesijas. Atmintį galite iš naujo nustatyti sistemos veikimo metu, todėl nereikia papildomų programų.

Thermal Grizzly | WireView | GPU 1x12VHPWR Normalus | Jude | N / A, modelis - ‎TG-WV-H1N, žema kaina

Įrenginys GPU energijos suvartojimui matuoti
Kortelėms su 1x 12VHPWR ir įprasta jungties orientacija
Integruota atmintis matavimo vertėms įrašyti
Švari optika dėl optimizuoto kabelių išdėstymo
Sukurta bendradarbiaujant su Jonu „elmoru“ Sandströmu

Išsamiai apie „Thermal Grizzly WireView“ GPU, 1x 12VHPWR (įprastą)

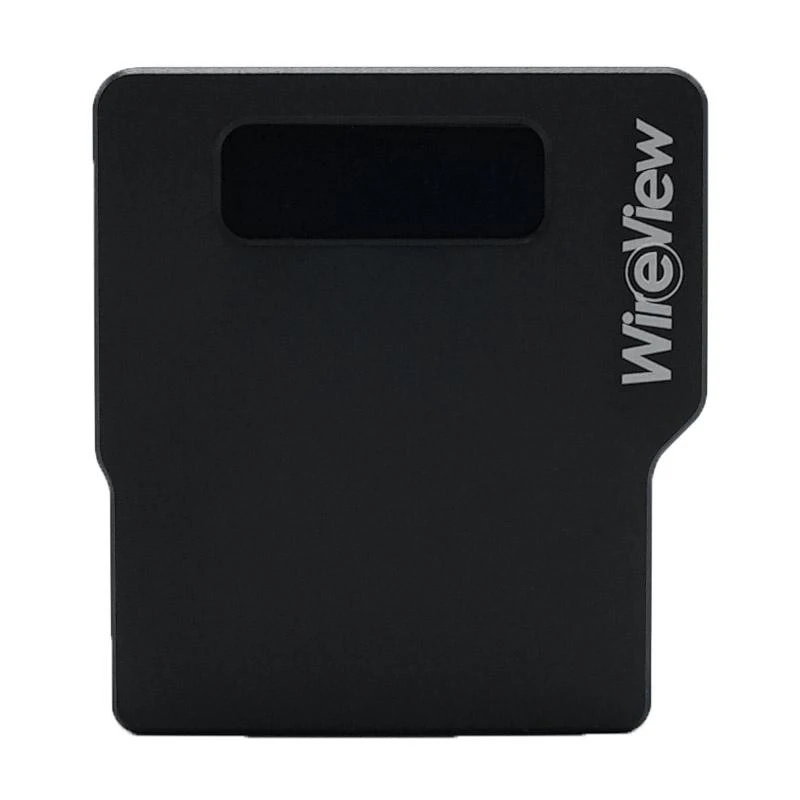

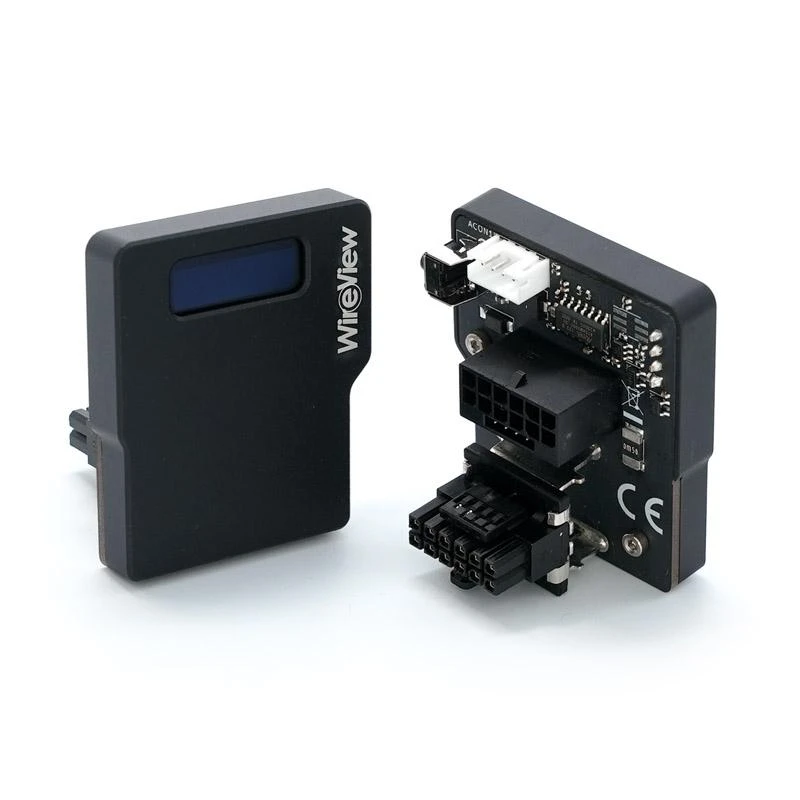

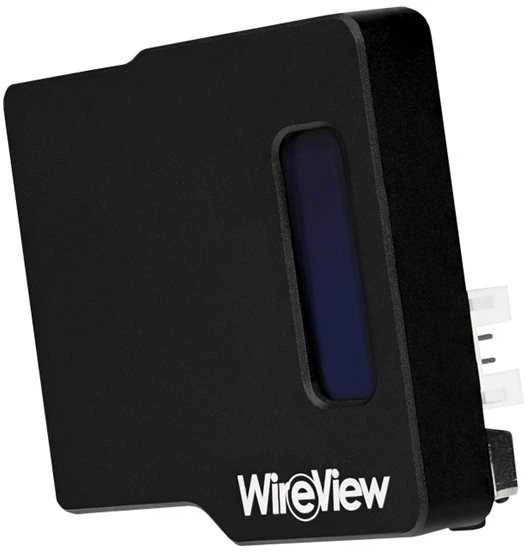

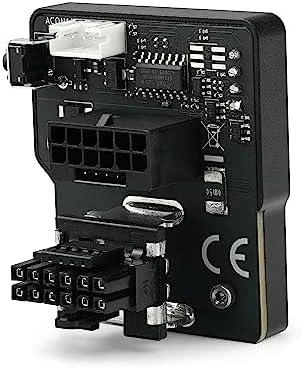

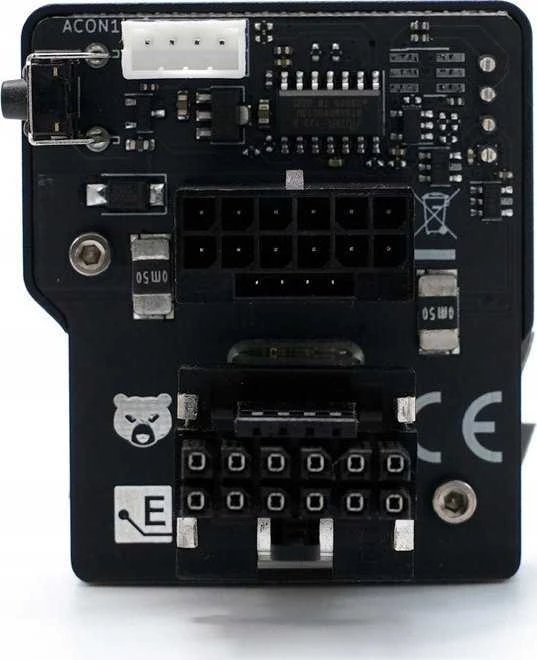

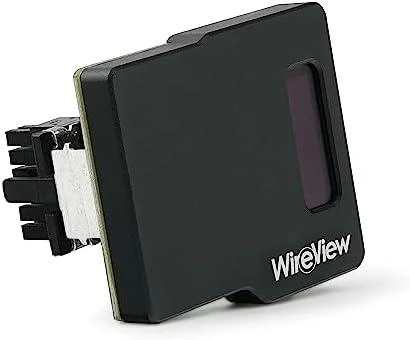

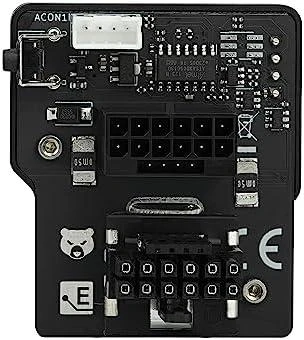

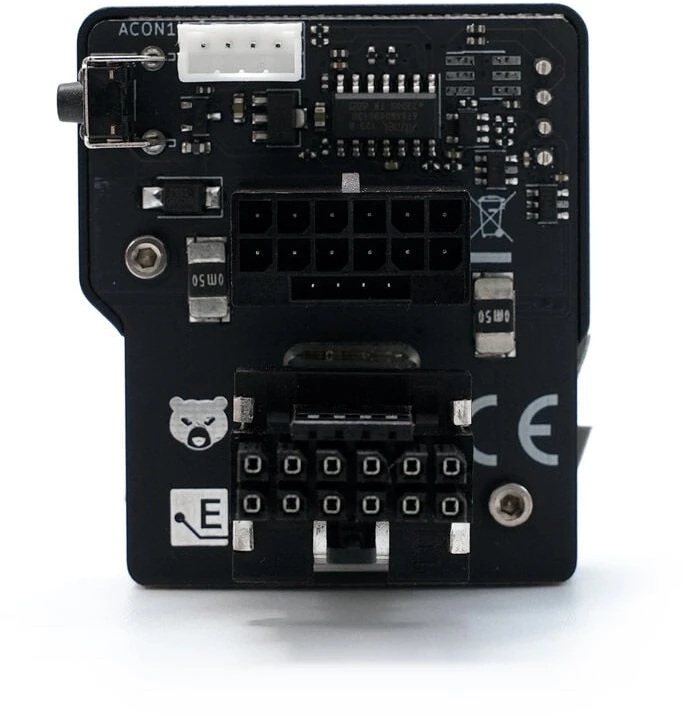

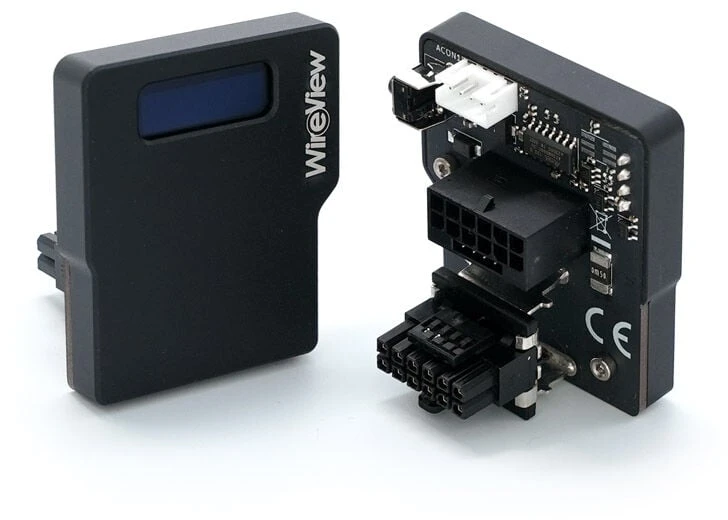

„Thermal Grizzly WireView“ GPU yra įrenginys, skirtas matuoti ir rodyti PCI išplėtimo plokščių, tokių kaip vaizdo plokščių su 12 V galios maitinimo jungtimi, energijos suvartojimą, įtampą ir srovę. Papildomas privalumas – U formos adapterio dizainas leidžia optimizuoti kabelių išdėstymą, kad kabeliai būtų tvarkingai valdomi.

Ką veikia „WireView“ GPU?

„WireView“ GPU leidžia matuoti vaizdo plokščių energijos suvartojimą ir įrašyti šiuos duomenis, siekiant nustatyti energijos suvartojimą. Šie duomenys gali būti naudojami, pavyzdžiui, vaizdo plokštės elektros energijos sąnaudoms apskaičiuoti arba energijos suvartojimui palyginti su kitomis vaizdo plokštėmis. Tuo pačiu metu, matuojant energijos suvartojimą, vaizdo plokščių energijos suvartojimą galima nustatyti per tam tikrą laikotarpį arba konkrečių programų metu. Be to, galima nustatyti energijos suvartojimo pikus („Peaks“), kurie gali atsirasti veikiant dabartinėms aukščiausios klasės vaizdo plokštėms.

„WireView“ GPU OLED ekrane gali būti rodoma ši informacija:

Dabartinis energijos suvartojimas vatais [W]
Dabartinis energijos suvartojimas vatais [W], įtampa voltais [V] ir srovė amperais [A]
Minimalus ir maksimalus energijos suvartojimas vatais [W]
Vidutinis energijos suvartojimas per 60 sekundžių [AVG W] ir bendras energijos suvartojimas [E]

Kodėl vaizdo plokštei reikalingas energijos matuoklis?

„WireView“ GPU realiuoju laiku rodo vaizdo plokštės energijos suvartojimą. Tai ypač įdomu ekstremalių spartinimų mėgėjams ir aparatinės įrangos apžvalgininkams, bet taip pat naudinga testuojant vaizdo plokštės našumą. Kadangi energijos suvartojimui fiksuoti nereikia paleisti jokios papildomos programinės įrangos, matavimas neturi įtakos etaloninių testų rezultatams. Rankiniu būdu spartinant vaizdo plokštę (pvz., naudojant „MSI Afterburner“, „ASUS GPU Tweak“, „EVGA Precision“), programinės įrangos atliktus energijos suvartojimo pakeitimus galima stebėti tiesiogiai „WireView“ GPU OLED ekrane. Be realaus laiko energijos suvartojimo rodymo, „WireView“ GPU viduje saugo išmatuotus duomenis. Tai leidžia stebėti vidutinį vaizdo plokštės suvartojimą per ilgesnį laikotarpį. Atmintį galima nustatyti iš naujo veikimo metu. Be vaizdo plokščių, su „WireView“ GPU suderinamos ir kitos PCI išplėtimo plokštės, jei jos turi atitinkamą 12 V maitinimo jungtį.

Kuri „WireView“ GPU reikalinga?

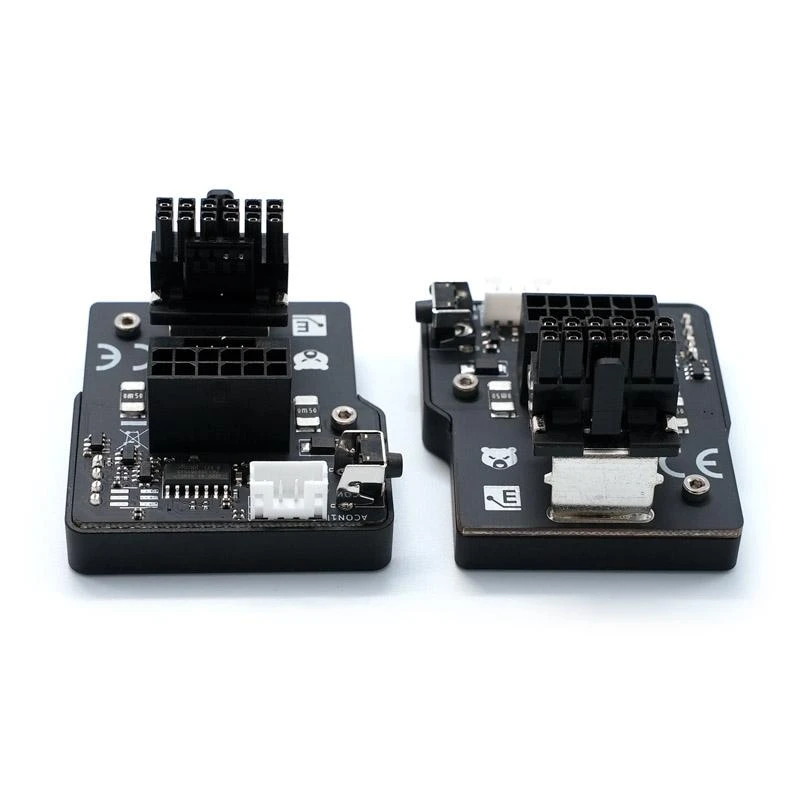

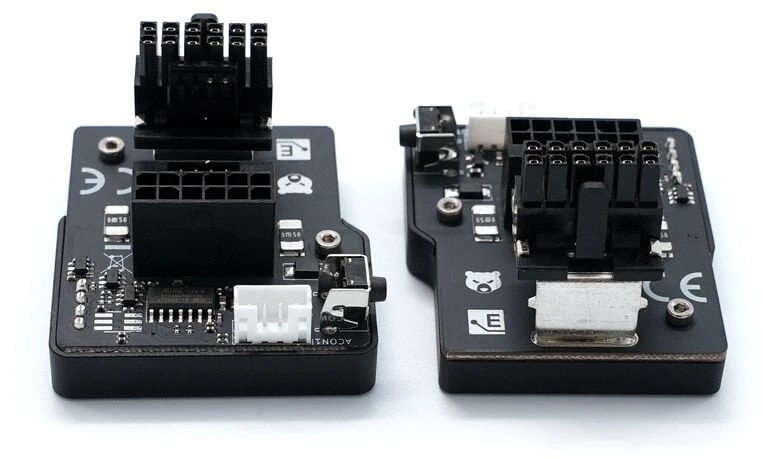

Nepriklausomai nuo PCIe maitinimo jungčių tipo ir skaičiaus vaizdo plokštėje, jų orientacija yra labai svarbi renkantis tinkamą „WireView“ GPU. „WireView“ GPU yra „įprastos“ (N) ir „atvirkštinės“ (R) versijos. Jei vaizdo plokštėje yra PCIe maitinimo jungtys, kurių laikikliai nukreipti tolyn nuo spausdintinės plokštės, reikalingas N variantas. Įprastai horizontaliai montuojant vaizdo plokštę, tai būtų apačioje. Šis variantas yra labiausiai paplitęs jungčių orientacijos tipas. Jei vaizdo plokštėje yra PCIe maitinimo jungtys, kurių jungčių laikikliai yra nukreipti į spausdintinę plokštę, reikalingas R variantas. Įprastai horizontaliai montuojant vaizdo plokštę, tai būtų viršuje. Tai galima lengvai atpažinti iš to, kad spausdintinėje plokštėje yra išpjovos jungčių laikikliais.

Dėmesio, svarbi pastaba: susižalojimo pavojus!

Priklausomai nuo naudojamos vaizdo plokštės, o ypač „GeForce RTX 4090“ atveju, per „WireViews“ jungtis praeina iki 450 vatų galios. Dėl susidariusios šilumos plokštę prie „WireViews“ jungties galima įkaitinti iki 60 laipsnių Celsijaus, jei vaizdo plokštė aušinama oru. Jei vaizdo plokštė aušinama vandeniu be oro srauto, „WireViews“ spausdintinė plokštė gali įkaisti iki 100 laipsnių Celsijaus! „WireView“ korpuso negalima liesti veikimo metu. Išjungus sistemą, prieš liečiant „WireView“ reikia leisti jai atvėsti.

Specifikacija

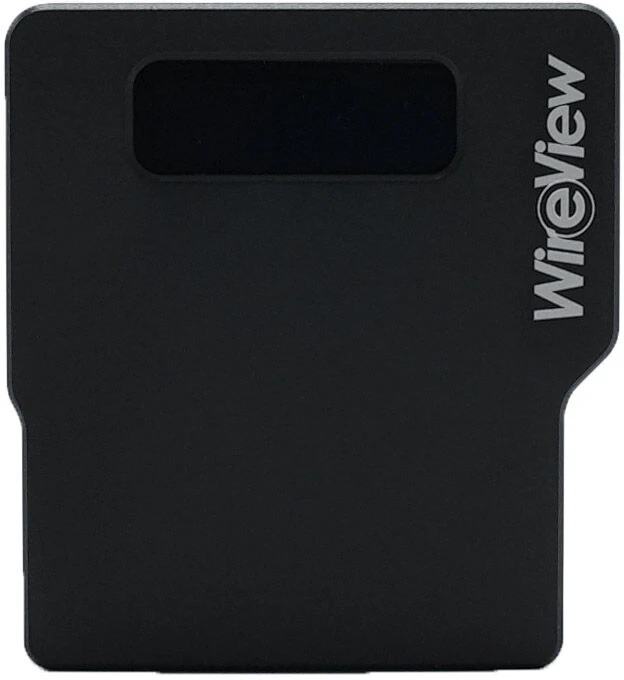

Matmenys: 49 x 43 x 33 mm (ilgis x plotis x aukštis)
Medžiaga (dangalas): anoduotas aliuminis
Spalva: juoda
Ekrano tipas: OLED

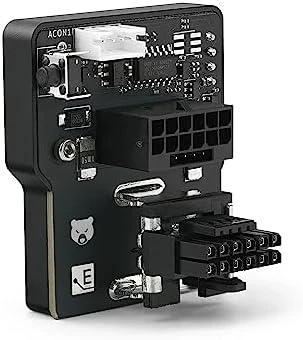

Jungtys: Įvestis: 1x 12VHPWR Išvestis: 1x 12VHPWR
Kaiščio orientacija: apačioje („N“)
Duomenų jungtis: 4 kontaktų antraštė

Spalva
Pirminė spalva	Juoda
Antrinė spalva	Balta
Pagrindinės spalvos jungtis / kištukas	Juoda
Matmenys
Ilgis / Gylis	49 mm
Plotis	43 mm
Ūgis	33 mm
Ekranas
Įtrauktas ekranas	Taip
Kampas
Jungtis kampuota	Taip
Ryšys
1 jungtis (vidinė)	PCIe (12+4 kontaktų / 16 kontaktų) 12 V HPWR kištukas
2 jungtis (vidinė)	PCIe (12+4 kontaktų / 16 kontaktų) 12 V HPWR lizdas
