GPU energijos suvartojimo matuoklis, 1x 12VHPWR (atvirkštinis), integruotas OLED ekranas, energijos suvartojimo matavimas, energijos suvartojimo įrašymas, optimizuotas laidų valdymas

Įrenginys GPU energijos suvartojimui matuoti
Kortelėms su 1x 12VHPWR ir atvirkštine jungties orientacija
Integruota atmintis matavimo vertėms įrašyti
Švarus vaizdas dėl optimizuoto laidų valdymo
Sukurta bendradarbiaujant su Jonu „elmoru“ Sandströmu

Išsamiai apie „Thermal Grizzly WireView“ GPU, 1x 12VHPWR (atvirkštinį)

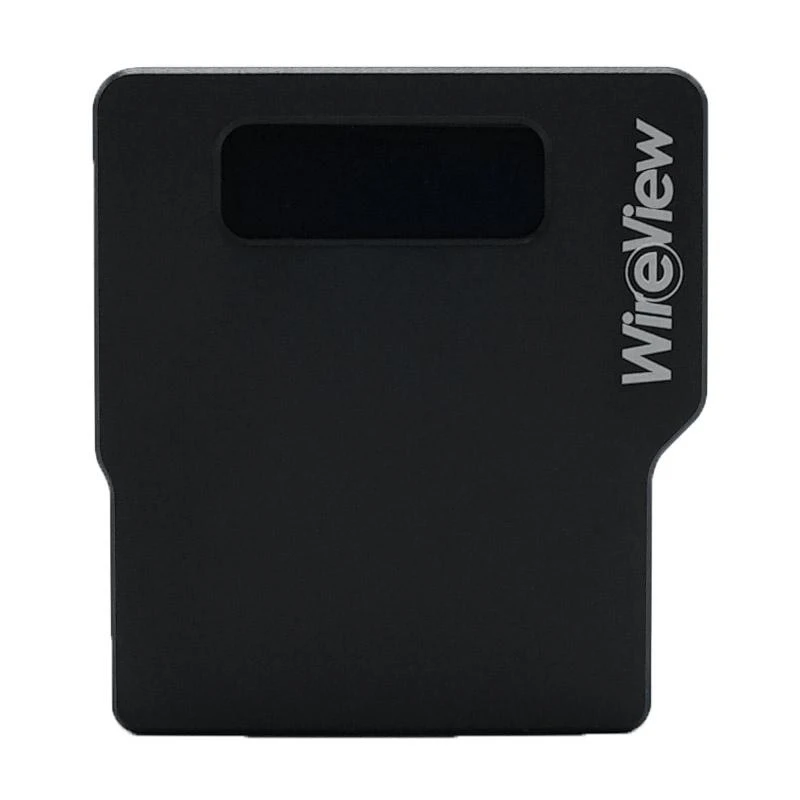

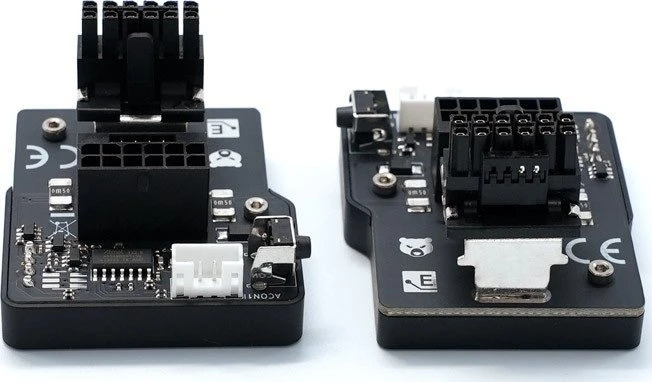

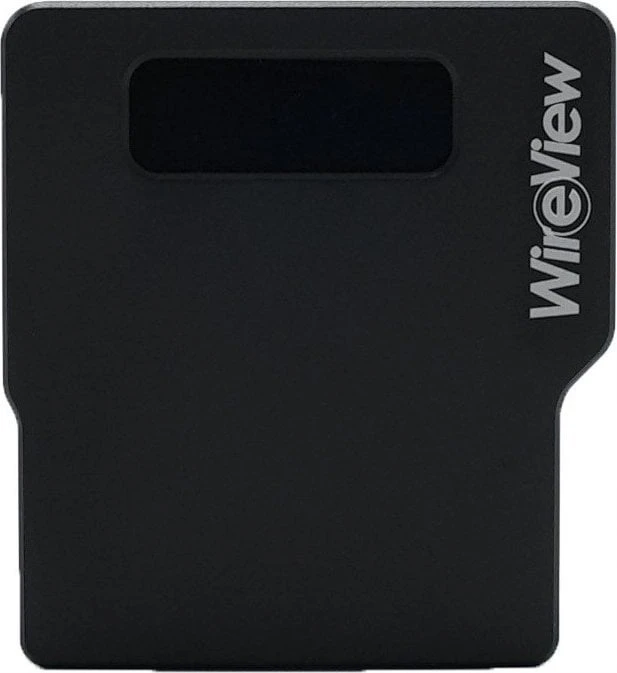

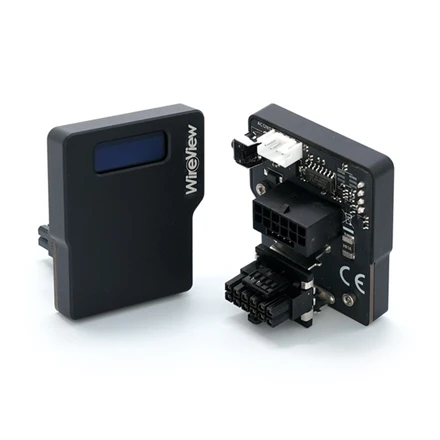

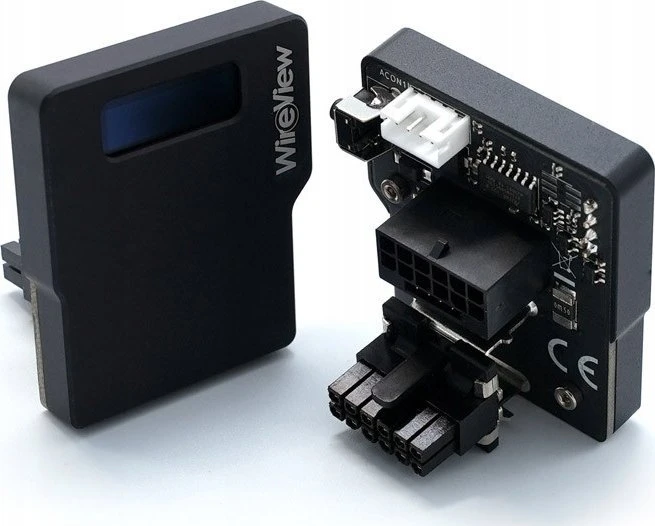

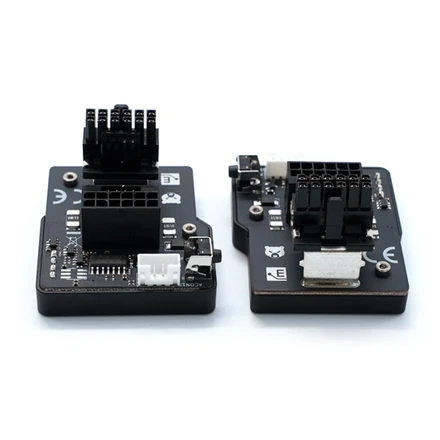

„Thermal Grizzly WireView“ GPU yra įrenginys, skirtas matuoti ir rodyti tokius matavimus kaip energijos suvartojimas, įtampa ir srovė PCI išplėtimo plokštėse, pvz., vaizdo plokštėse su 12 V galios maitinimo jungtimi. Papildomas privalumas – U formos adapterio dizainas leidžia optimizuoti laidų valdymą, kad laidai būtų tvarkingai išdėstyti.

Ką veikia „WireView“ GPU?

„WireView“ GPU leidžia matuoti vaizdo plokščių energijos suvartojimą ir įrašyti šiuos duomenis, siekiant nustatyti energijos naudojimą. Šie duomenys gali būti naudojami, pavyzdžiui, vaizdo plokštės elektros energijos sąnaudoms apskaičiuoti arba energijos suvartojimui palyginti su kitomis vaizdo plokštėmis. Tuo pačiu metu, matuojant energijos suvartojimą, galima nustatyti vaizdo plokščių energijos suvartojimą per tam tikrą laikotarpį arba konkrečių programų metu. Be to, galima nustatyti energijos suvartojimo šuolius („pikus“), kurie gali atsirasti veikiant dabartinėms aukščiausios klasės vaizdo plokštėms.

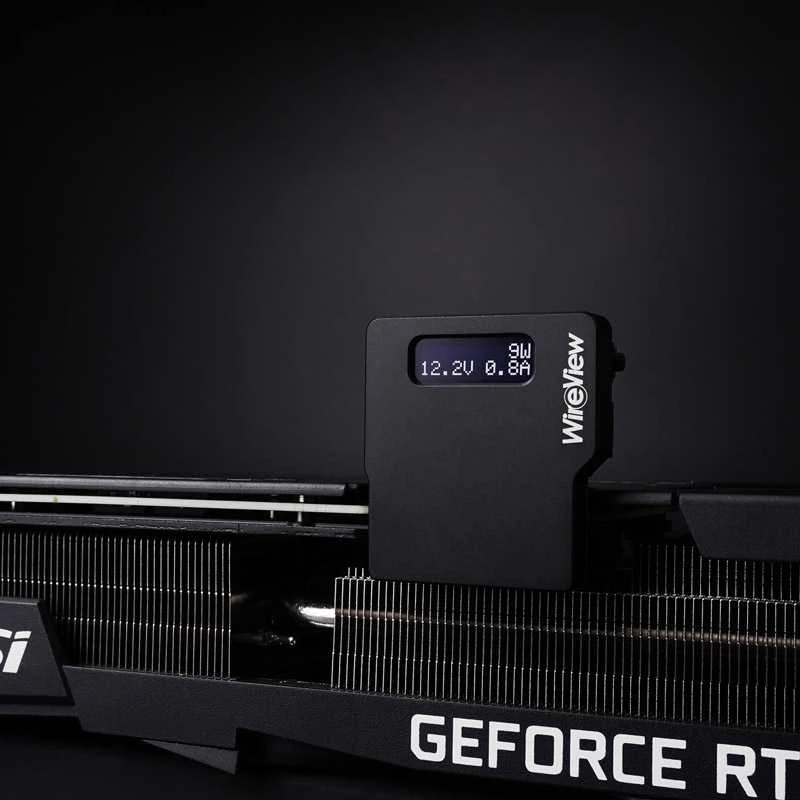

„WireView“ GPU OLED ekrane gali būti rodoma ši informacija:

Dabartinis energijos suvartojimas vatais [W]
Dabartinis energijos suvartojimas vatais [W], įtampa voltais [V] ir srovė amperais [A]
Minimalus ir maksimalus energijos suvartojimas vatais [W]
Vidutinis energijos suvartojimas per 60 sekundžių [AVG W] ir bendras energijos suvartojimas [E]

Kodėl vaizdo plokštei reikalingas energijos matuoklis?

„WireView“ GPU realiuoju laiku rodo vaizdo plokštės energijos suvartojimą. Tai ypač įdomu ekstremalių spartinimų mėgėjams ir aparatinės įrangos apžvalgininkams, tačiau tai taip pat naudinga testuojant vaizdo plokštės našumą. Kadangi energijos suvartojimui fiksuoti nereikia paleisti jokios papildomos programinės įrangos, matavimas neturi įtakos etaloninių testų rezultatams. Rankiniu būdu spartinant vaizdo plokštę (pvz., naudojant „MSI Afterburner“, „ASUS GPU Tweak“, „EVGA Precision“), programinės įrangos atliktus energijos suvartojimo koregavimus galima tiesiogiai stebėti „WireView“ GPU OLED ekrane. Be realaus laiko energijos suvartojimo rodymo, „WireView“ GPU viduje saugo išmatuotus duomenis. Tai leidžia fiksuoti vidutinį vaizdo plokštės energijos suvartojimą per ilgesnį laikotarpį. Atmintį galima nustatyti iš naujo veikimo metu. Be vaizdo plokščių, su „WireView“ GPU suderinamos ir kitos PCI išplėtimo plokštės, jei jos turi atitinkamą 12 V galios įtampos maitinimo jungtį.

Kuri „WireView“ GPU reikalinga?

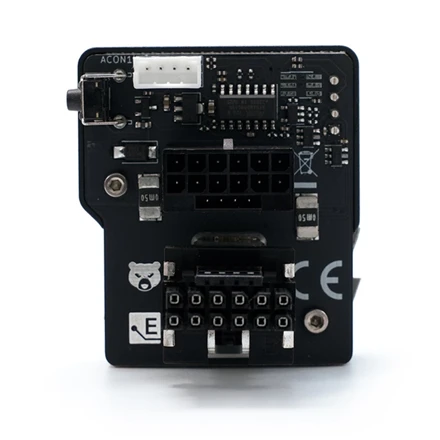

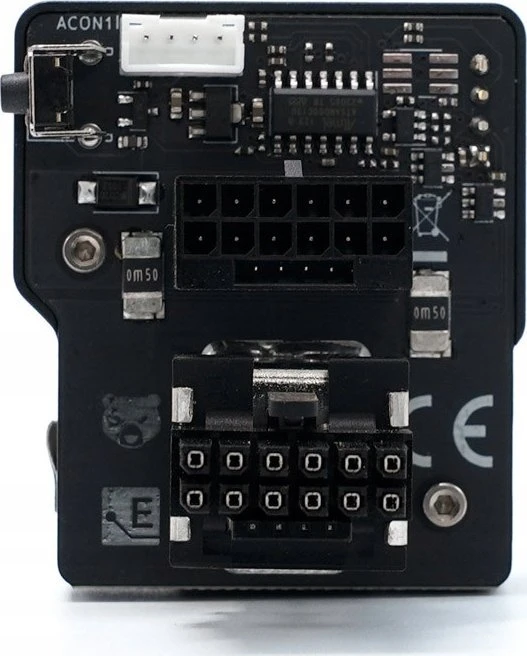

Nepriklausomai nuo PCIe maitinimo jungčių tipo ir skaičiaus vaizdo plokštėje, jų orientacija yra labai svarbi renkantis tinkamą „WireView“ GPU. „WireView“ GPU yra „įprastos“ (N) ir „atvirkštinės“ (R) versijos. Jei vaizdo plokštėje yra PCIe maitinimo jungtys, kurių laikikliai nukreipti tolyn nuo spausdintinės plokštės, reikalingas N variantas. Įprastai horizontaliai montuojant vaizdo plokštę, tai būtų apačioje. Šis variantas yra labiausiai paplitęs jungčių orientacijos tipas. Jei vaizdo plokštėje yra PCIe maitinimo jungtys, kurių jungčių laikikliai yra nukreipti į spausdintinę plokštę, reikalingas R variantas. Įprastai horizontaliai montuojant vaizdo plokštę, tai būtų viršuje. Tai galima lengvai atpažinti pagal spausdintinėje plokštėje esančias angas jungčių laikikams.

Dėmesio, svarbi pastaba: susižalojimo pavojus!

Priklausomai nuo naudojamos vaizdo plokštės, o ypač „GeForce RTX 4090“ atveju, per „WireView“ jungtis praeina iki 450 vatų galios. Dėl susidariusios šilumos „WireView“ jungties spausdintinė plokštė gali įkaisti iki 60 laipsnių Celsijaus, jei vaizdo plokštė aušinama oru. Jei vaizdo plokštė aušinama vandeniu be oro srauto, „WireView“ spausdintinė plokštė gali įkaisti iki 100 laipsnių Celsijaus! „WireView“ korpuso negalima liesti veikimo metu. Išjungus sistemą, prieš liečiant „WireView“ reikia leisti jai atvėsti.

Specifikacija

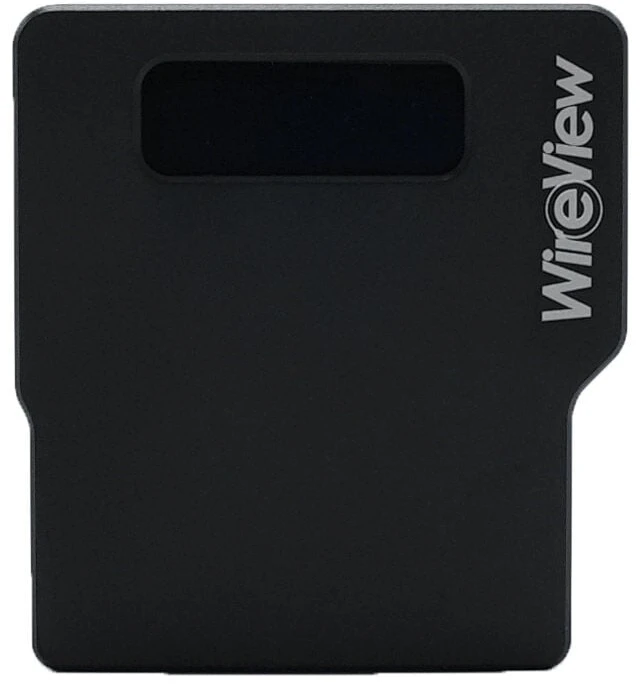

Matmenys: 49 x 43 x 33 mm (ilgis x plotis x aukštis)
Medžiaga (dangalas): anoduotas aliuminis
Spalva: juoda
Ekrano tipas: OLED
Jungtys: Įvestis: 1x 12VHPWR Išvestis: 1x 12VHPWR
Kaiščių lygiavimo kaištis: Viršutinis („R“)
Duomenų jungtis: 4 kontaktų antraštė

Spalva
Pirminė spalva	Juoda
Antrinė spalva	Balta
Pagrindinės spalvos jungtis / kištukas	Juoda
Matmenys
Ilgis / Gylis	49 mm
Plotis	43 mm
Ūgis	33 mm
Ekranas
Įtrauktas ekranas	Taip
Kampas
Jungtis kampuota	Taip
Ryšys
1 jungtis (vidinė)	PCIe (12+4 kontaktų / 16 kontaktų) 12 V HPWR kištukas
2 jungtis (vidinė)	PCIe (12+4 kontaktų / 16 kontaktų) 12 V HPWR lizdas
