Variklio SHIM - Raspberry Pi Pico variklio valdiklis - PiMoroni PIM617

Pimoroni sukurtas variklio SHIM yra Raspberry Pi Pico valdiklis, kuriuo galima valdyti du variklius. Plokštėje taip pat yra pagalbinis mygtukas ir STEMAM QT/Qwiic jungtis, prie kurios galima prijungti papildomus periferinius įrenginius. SHIM variklis yra nedidelis ir jam reikia minimalaus kontaktų skaičiaus, todėl jį lengva įdiegti nedideliuose projektuose, kuriuose svarbiausia kompaktiškumas ir daugiafunkciškumas. Įrenginys puikiai veikia mažuose važiuojančiuose ar balansuojančiuose robotuose, o dėl galimybės prijungti periferinius įrenginius galima išplėsti projektus kitomis funkcijomis.

Pagrindinės savybės:

• Mažas, kompaktiškas prietaisas, puikiai tinkantis nedideliems projektams
• Galimybė vienu metu valdyti 2 variklius
• Tinkamam veikimui reikalingas nedidelis prijungtų kontaktų skaičius

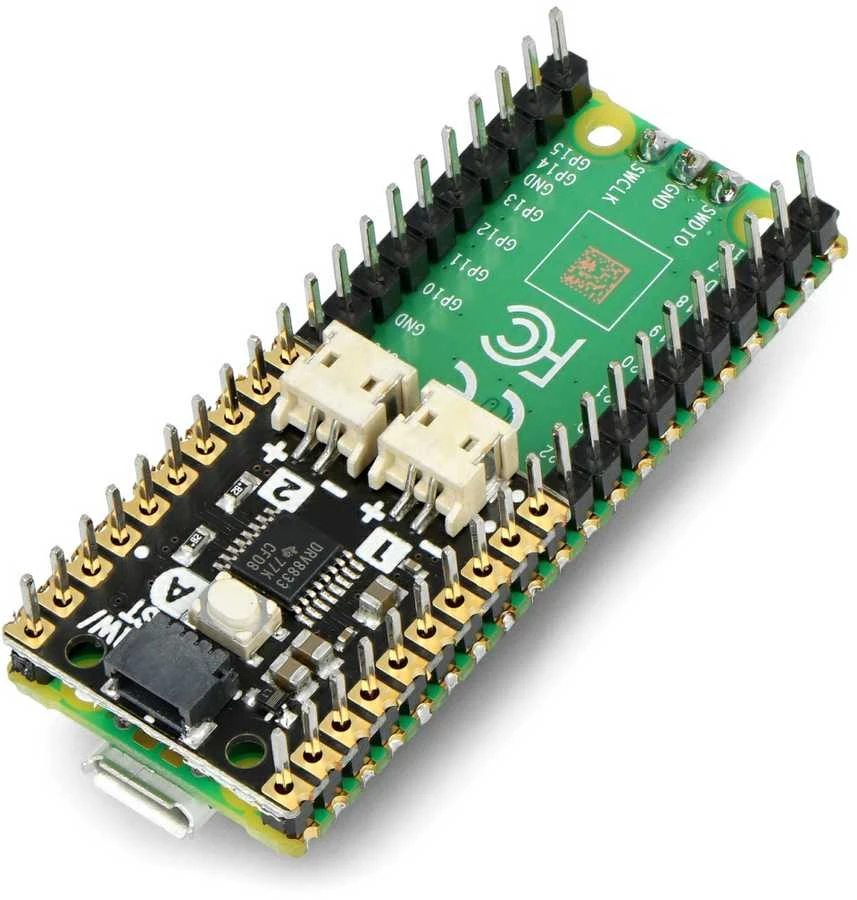

• Suderinamas su Raspberry Pi Pico
• Valdiklis turi mygtuką ir STEMAM QT/Qwiic jungtį

• Modulio tipas: variklio valdiklis

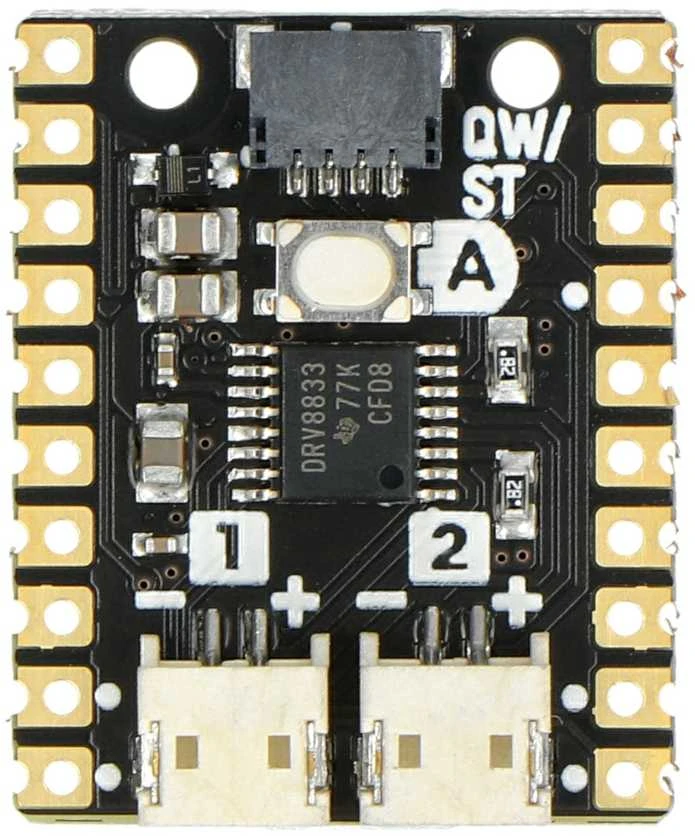

• Įmontuota mikroschema: H-Bridge DRV8833
• Kanalų skaičius: 2
• Sąsajos:
• 2x JST-ZH jungtys varikliams prijungti
• 1x naudotojo mygtukas
• 1x STEMMA QT/Qwiic jungtis
• Suderinama su: Raspberry Pi Pico
• Palaikomos programavimo kalbos:
• C++
• MicroPython
• CircuitPython
• Apsauga nuo atvirkštinio maitinimo prijungimo
• Apsauga nuo per mažos ir per didelės įtampos
• Matmenys: 26 x 21 x 5 mm
