UV šviesos jutiklis, analoginis...

1. Kaip veikia šis UV šviesos jutiklio modulis?

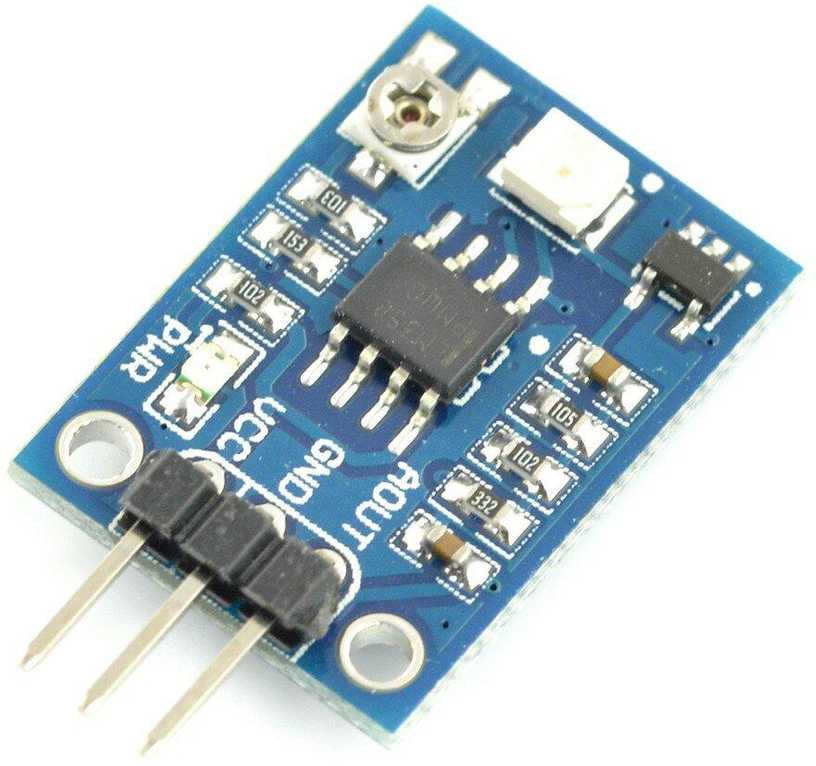

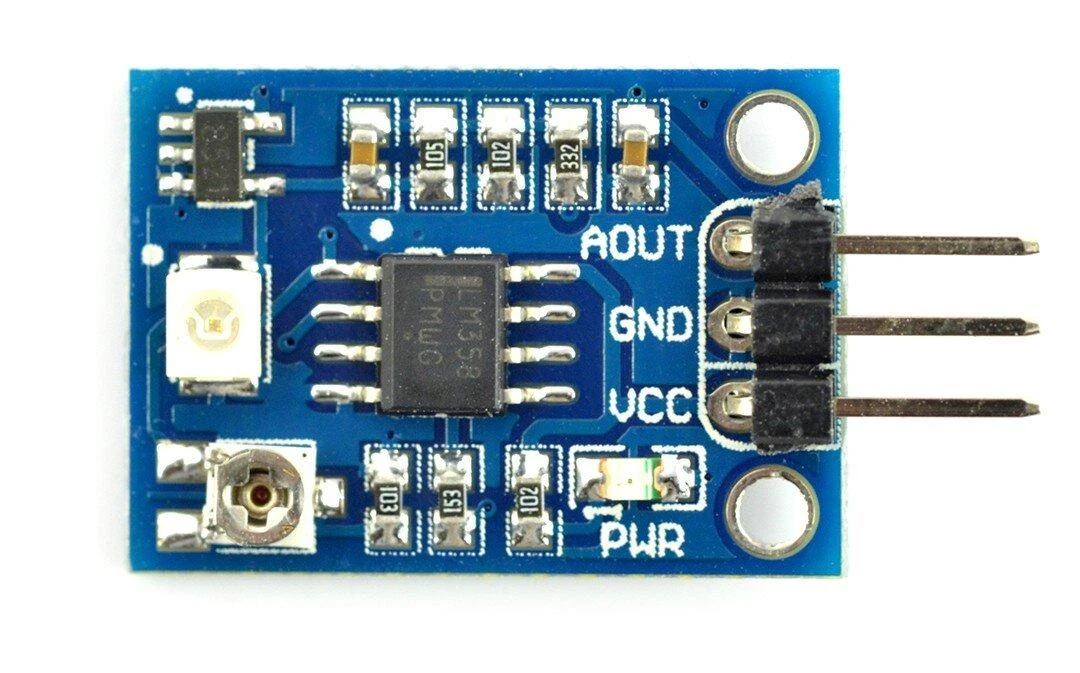

Šis Waveshare modulis matuoja ultravioletinę šviesą ir pateikia analoginį signalą. Įtampos išėjimas tiesiogiai proporcingas UV spinduliuotės stiprumui, todėl prietaisas tinka intensyvumo stebėjimui. Jis veikia su įprasta 3,3 V arba 5 V maitinimu, o matavimo rezultatas nuskaitomas per analoginę mikrokontrolerio įvestį.

2. Kokią įtampą reikia tiekti šiam analoginiam jutikliui?

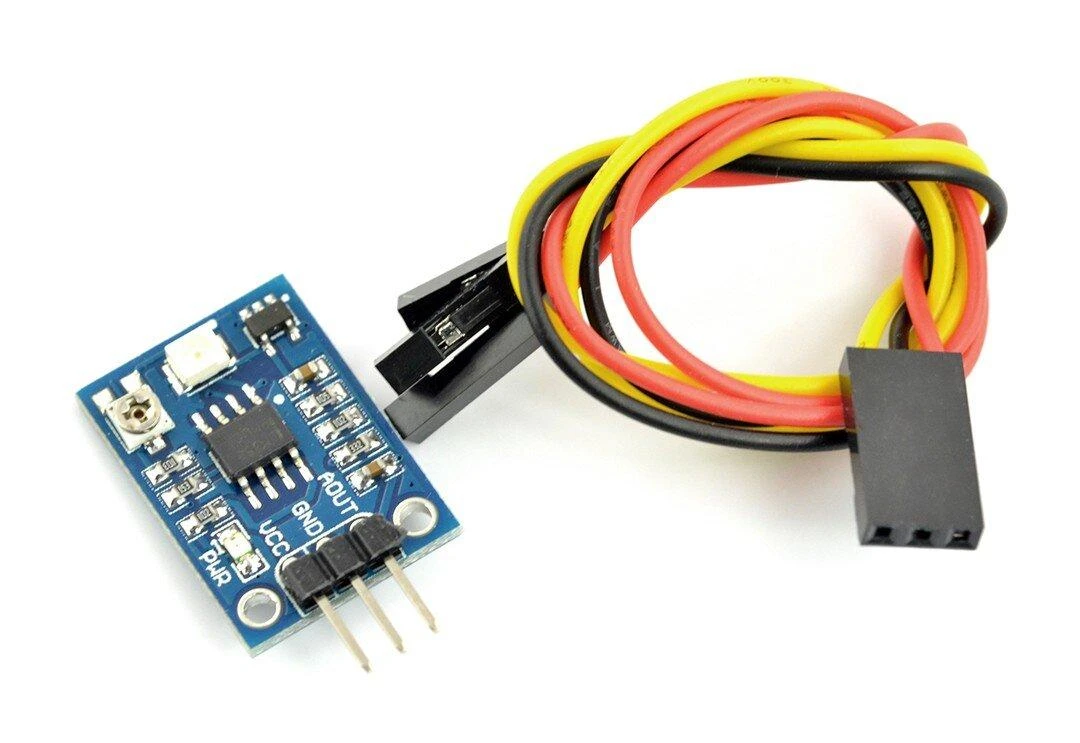

Prietaisui reikalinga nuo 3,3 iki 5 voltų lygio maitinimo įtampa. Toks diapazonas leidžia jungti modulį prie daugumos populiarių plokščių, pavyzdžiui, Arduino ar Raspberry Pi, be papildomų grandynų. Elektronikos modulis yra energiją taupantis ir paprastas prijungti naudojant komplekte esantį laidą.

3. Ar šis prietaisas gali aptikti žalingą saulės radiaciją?

Taip, šis įrenginys yra sukurtas ultravioletinei spinduliuotei fiksuoti, įskaitant ir žalingą komponentą. Jautrus elementas reaguoja į UV-A ir UV-B spektro bangas, leisdamas įvertinti saulės aktyvumą. Tai naudinga kuriant signalizacijos sistemą ar asmeninį dozimetrą pavojingai apšvietai kontroliuoti.

4. Kaip fiziniu būdu sumontuoti šį UV spindulių daviklį?

Modulyje yra dvi 2 mm skersmens skylutės, atstumas tarp kurių yra 11,3 mm, todėl jį patogu pritvirtinti varžtais. Maži 23x16 mm matmenys užtikrina kompaktiškumą ir lengvą integravimą į įvairius prototipus. Tvirtinimo angos leidžia pritvirtinti komponentą ant pagrindinės plokštės arba projekto korpuso.

5. Kokio tipo signalą generuoja šis saulės spinduliuotės matuoklis?

Jutiklis generuoja analoginę įtampą, kurios vertė kinta priklausomai nuo ultravioletinių spindulių kiekio. Šis tiesioginis išėjimas yra labai suprantamas ir lengvai apdorojamas be papildomos konversijos. Toks sprendimas supaprastina ryšį su valdikliu, nes nereikia specialių komunikacijos protokolų.
