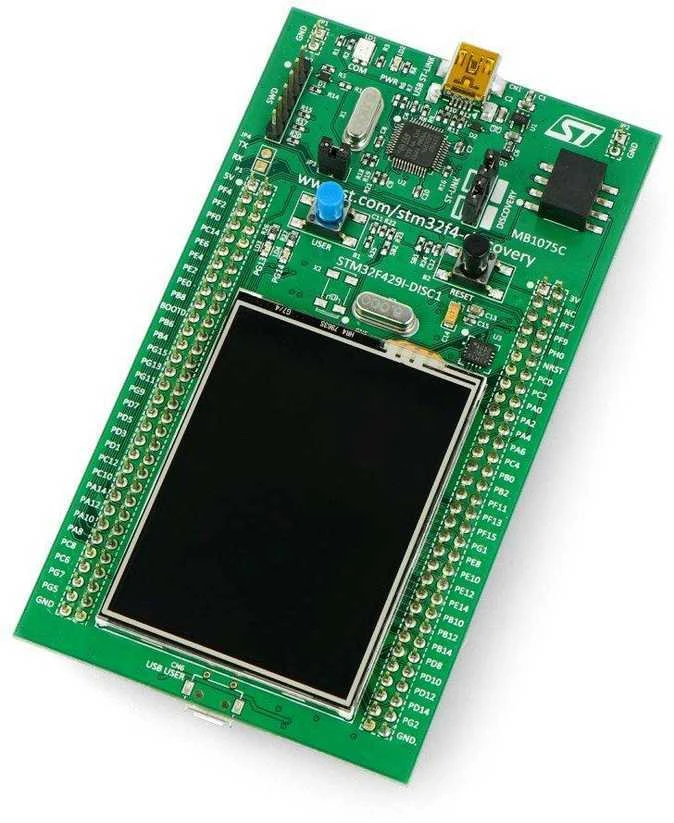

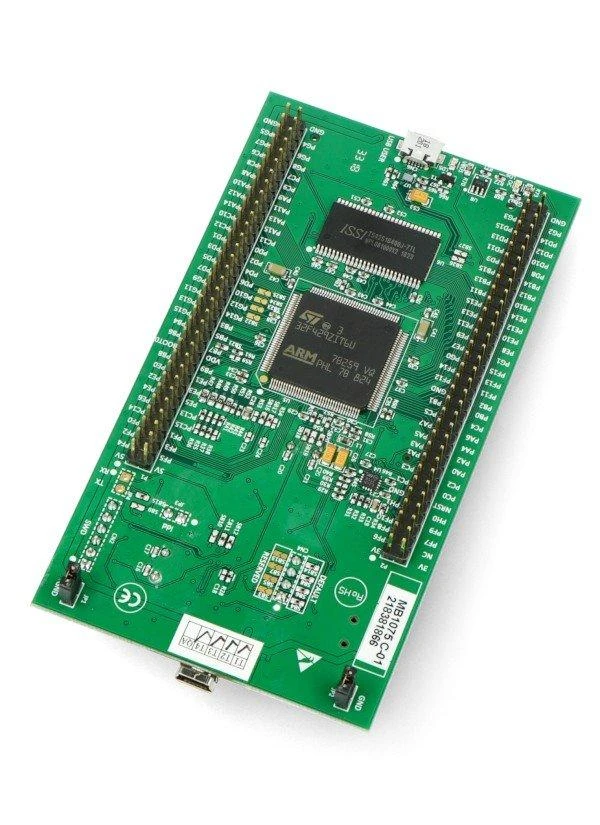

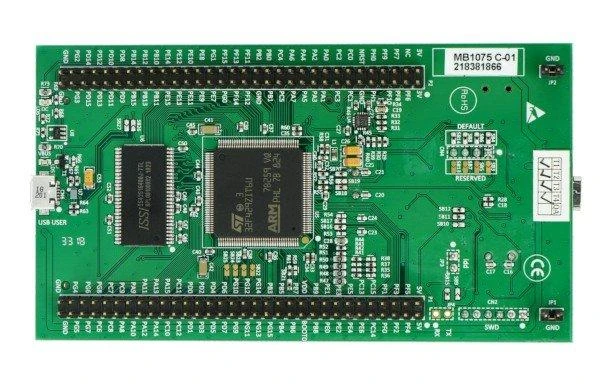

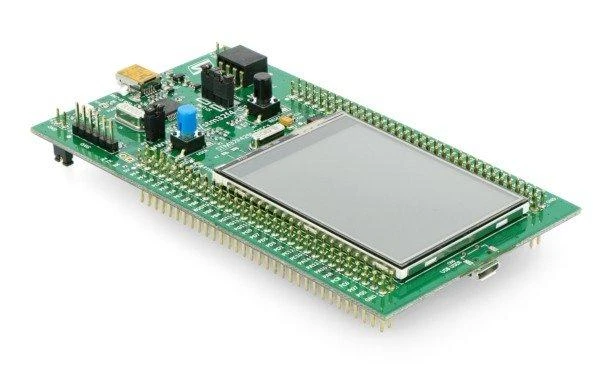

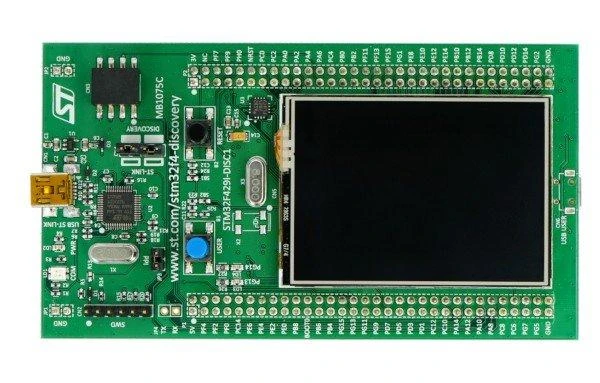

Paleidimo rinkinys yra pagrįstas STM32f429zit6 plokšte (180 MHz, 2 MB Flash atmintis, 256 KB RAM, Cortex-M4F ARM). Plokštėje taip pat yra 3 ašių giroskopas, jutiklinis skystųjų kristalų ekranas 2,4” QVGA TFT ir programatorius/derintuvas ST-LINK/V2-B.

Specifikacijos:

Mikrovaldiklis STM32F429ZIT6:

Šerdis: Cortex M4F
Laikrodžio dažnis 180 MHz
ADC keitiklis 12 bitų
DAC keitiklis
2 MB Flash
256 KB RAM

Debugger ST-LINK/V2-B su galimybe dirbti kaip atskiras įrenginys su SWD išėjimu
Sistema veikia per USB arba su išoriniu maitinimo šaltiniu: 5 V / 3,3 V
Plokštėje taip pat yra:

3 ašių giroskopas

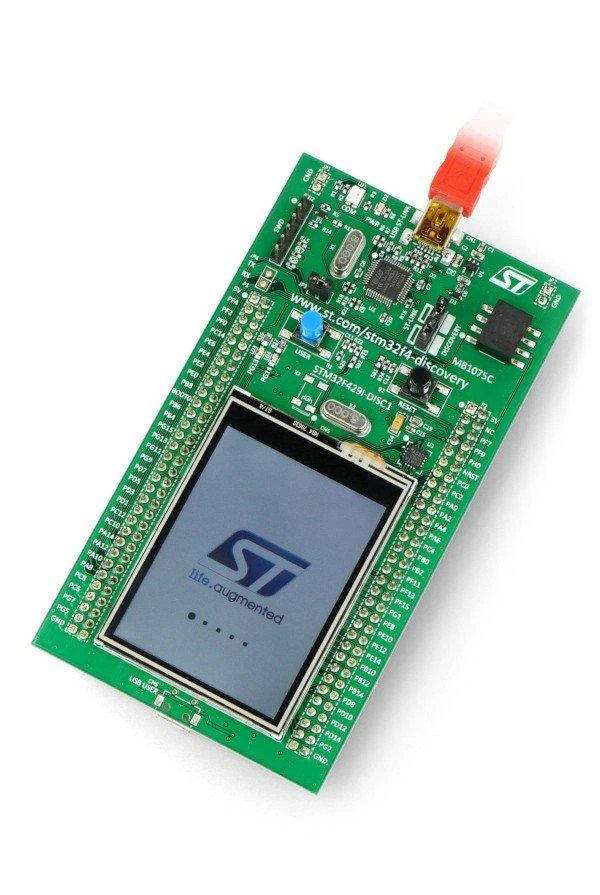

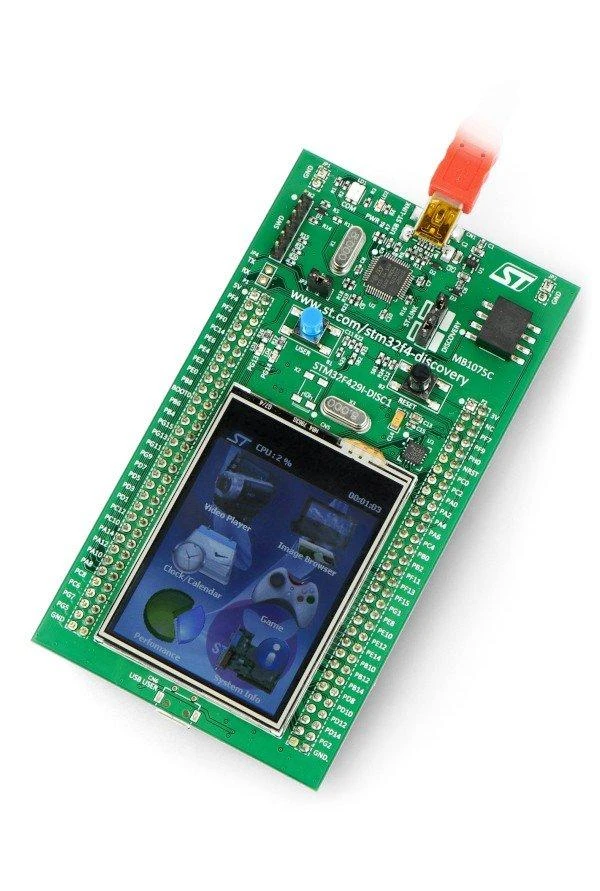

Jutiklinis 2,4: QVGA TFT LCD ekranas
Šeši šviesos diodai (du yra vartotojo žinioje)
Du mygtukai (vartotojau ir atstatymas)
Micro-AB USB jungtis
Auksinių kaiščių laidai I/O prievadams

Plokštės dydžiai (su auksinėmis jungtimis): 120 x 65 x 15 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Stmicroelectronics
Modelis

AN-01940
Modelio pavadinimas

AN-01940

Atsiliepimų nėra

Atsiliepimų politika

1. Kokia yra STM32F429I-DISC1 atmintis?

Šis plėtimo modulis turi 2 MB talpos Flash atmintį programoms ir 256 KB RAM, kurios pakanka sudėtingiems projektams. Aukštos talpos atmintis leidžia saugoti didesnius programinio kodo failus ir duomenis. Tai yra geras pasirinkimas programuotojams, kurie dirba su grafikos sąsajomis ar daugiafunkcinėmis programomis.

2. Koks procesoriaus greitis šioje plokštėje?

Valdiklio šerdis veikia iki 180 MHz dažniu, suteikiant didelį skaičiavimo galią. Šis našumas tinka realaus laiko operacijoms ir signalų apdorojimui. Greitas ARM Cortex-M4F procesorius efektyviai valdo ekraną ir kitus prijungtus įrenginius.

3. Ar įrenginys turi integruotą ekraną?

Taip, šis gnybtų plokštės modelis yra komplekte su 2,4 colio jutikliniu TFT ekranu. Jutiklinis skystųjų kristalų ekranas palengvina sąveiką be papildomų įrenginių. Jis parodo QVGA raiškos vaizdą, todėl puikiai tinka vartotojo sąsajos kūrimui.

4. Kaip jungiamas šis derinimo rinkinys?

Plokštė jungiama prie kompiuterio naudojant micro-AB USB laidą, kuris tiekia maitinimą ir duomenis. Integruotas ST-LINK/V2-B programuotuvas leidžia kelti kodą ir derinti programą. Taip pat galima naudoti išorinį 5V arba 3.3V maitinimo šaltinį.

5. Kokie papildomi jutikliai čia yra?

Be ekrano, įmontuotas trijų ašių giroskopas atpažįsta judesius ir padėtį erdvėje. Šis pagalbinis sensorius praplečia galimybes kurti inercijos navigacijos sistemas. Papildomi šviesos diodai ir mygtukai palengvina bandomųjų projektų kūrimą.
