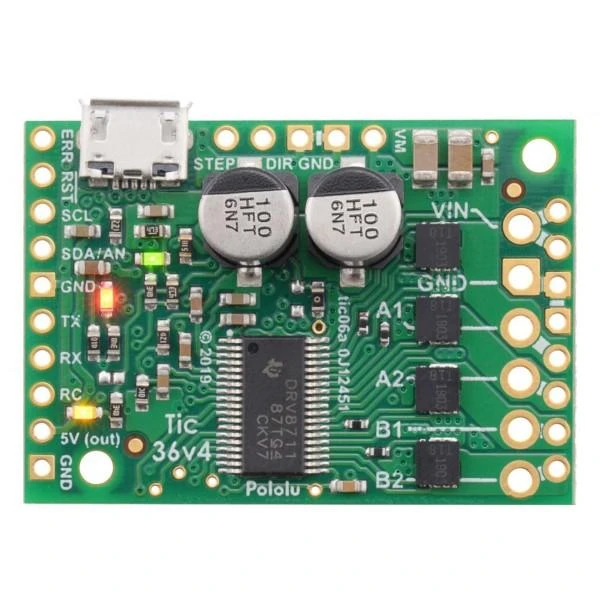

Oem Žingsninio variklio valdiklis USB Tic 36v4 Pololu 3141 50V/4A

Žingsninio variklio valdiklis USB Tic 36v4 Pololu 3141 50V/4A . Sistema yra paremta MOSFET tranzistoriais, veikia esant įtampai nuo 8V iki 50V, kai srovės suvartojimas yra iki 4 A be radiatoriaus arba iki 6 A su papildomu aušinimu. Didžiausia žingsnio skiriamoji geba yra 1/256. Tic serijos vairuotojai leidžia lengvai valdyti bipolinius žingsninius variklius. Grandinės palaiko šešias skirtingas valdymo sąsajas: USB tiesioginiam valdymui per kompiuterį, nuoseklioji TTL ir I2C valdymui su mikrovaldikliu, RC servo sistema, analoginė įtampa veikimui su potenciometru ar vairasvirte, kvadratūros koderis, skirtas naudoti su rotaciniu kodatoriumi. Daugelį nustatymų galima sukonfigūruoti naudojant „Windows“, „Linux“ ir „MacOS“ gamintojo programą.

Techniniai duomenys:

• Sistema: MOSFET tranzistoriai

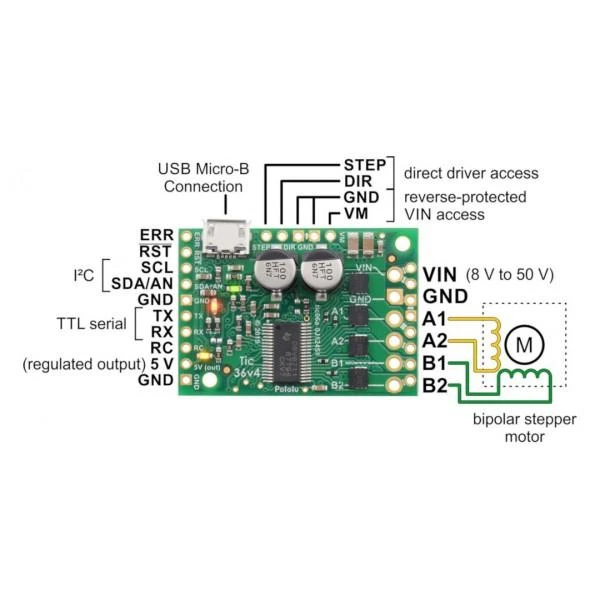

• Sąsaja:
• USB
• serijinis TTL
• I2C
• RC pulsavo
• analoginė įtampa
• kvadratūros kodavimo įrenginys
• Maitinimo įtampa: nuo 8 V iki 50 V
• Srovė be aušinimo: 4 A
• Srovė su aušinimu: 6 A
• Maksimalus žingsnių skaičius: 5000 PPS
• Žingsnio skiriamoji geba: pilna, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256
• Apsauga nuo atvirkštinio poliškumo
• Matmenys: 38,1 x 26,7 x 10,7 mm
• Svoris: 6,3 g

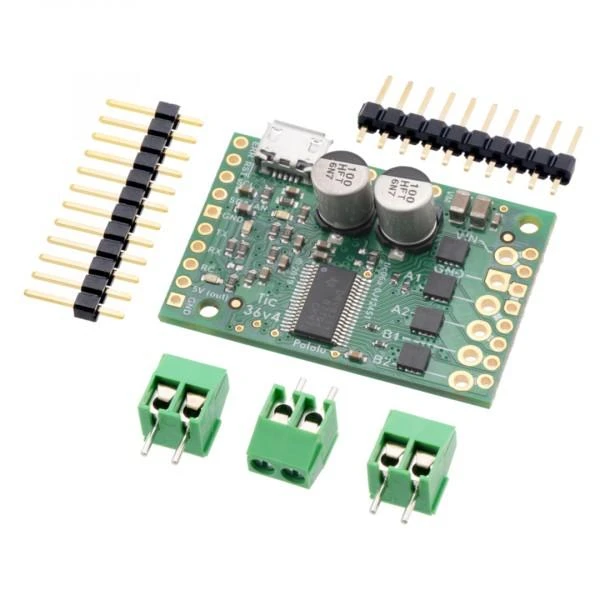

Rinkinyje

• Tic 36v4 modulis
• Segtukų juostos
• Varžtų jungtys
