M5Stack Station - ESP32 IoT kūrimo rinkinys - RS485 versija - M5Stack K123

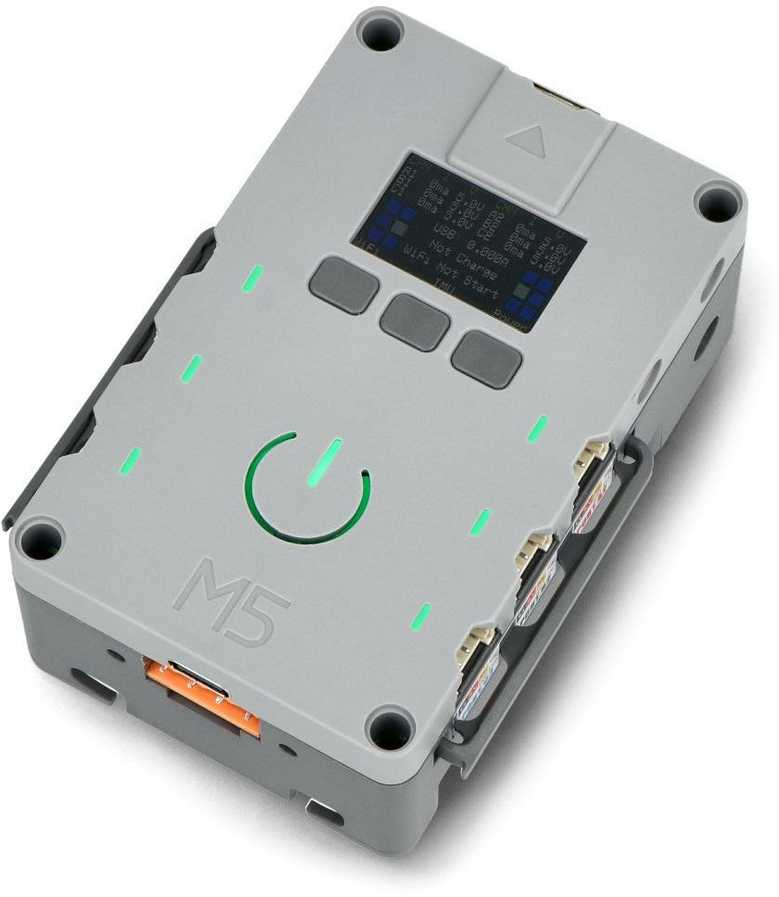

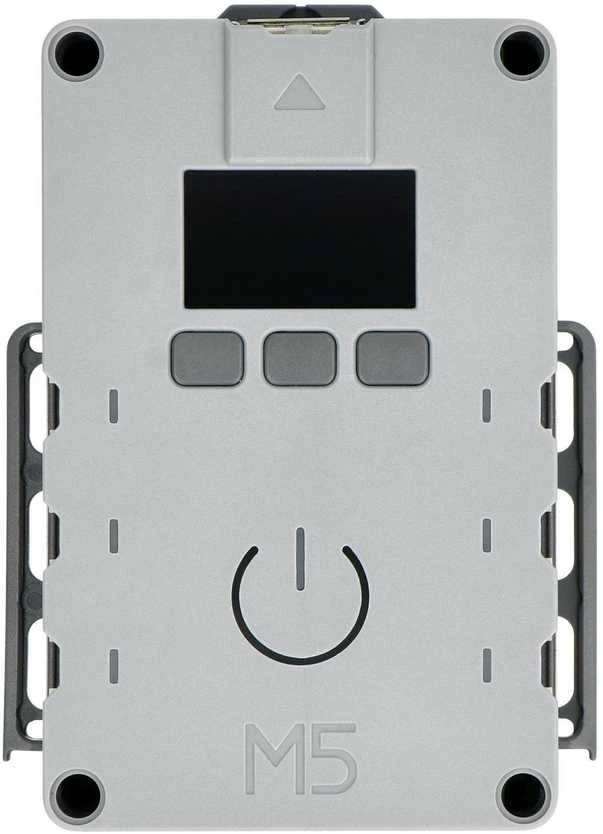

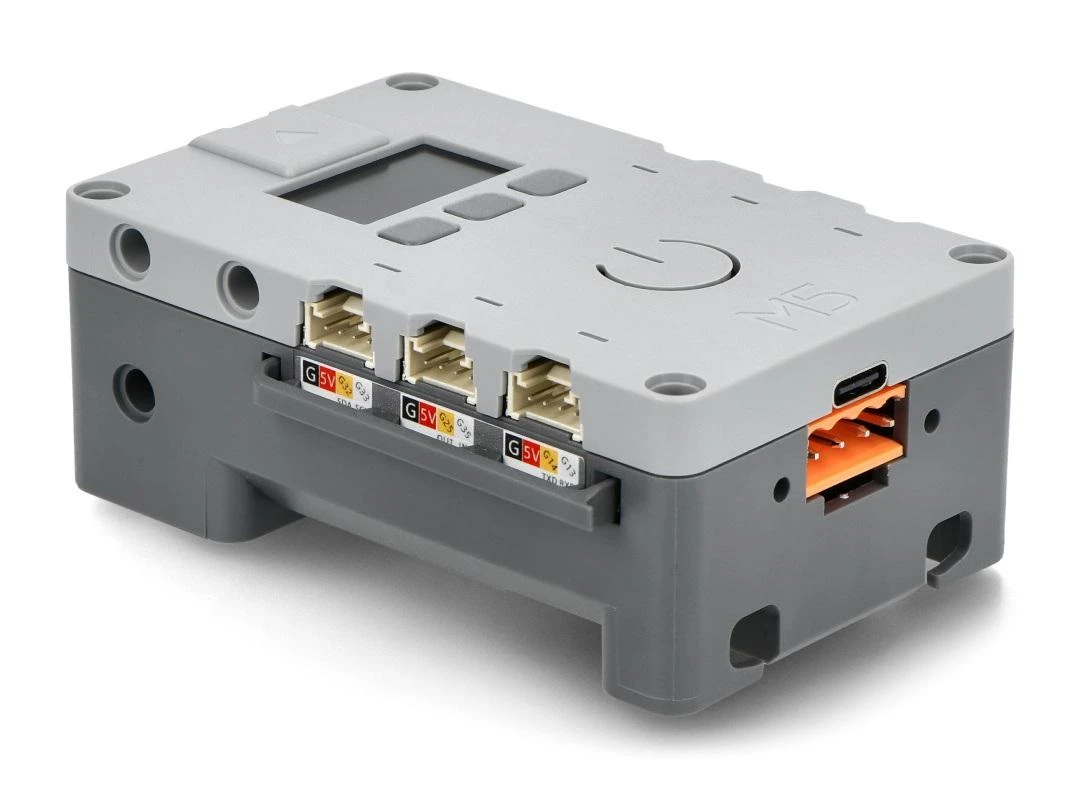

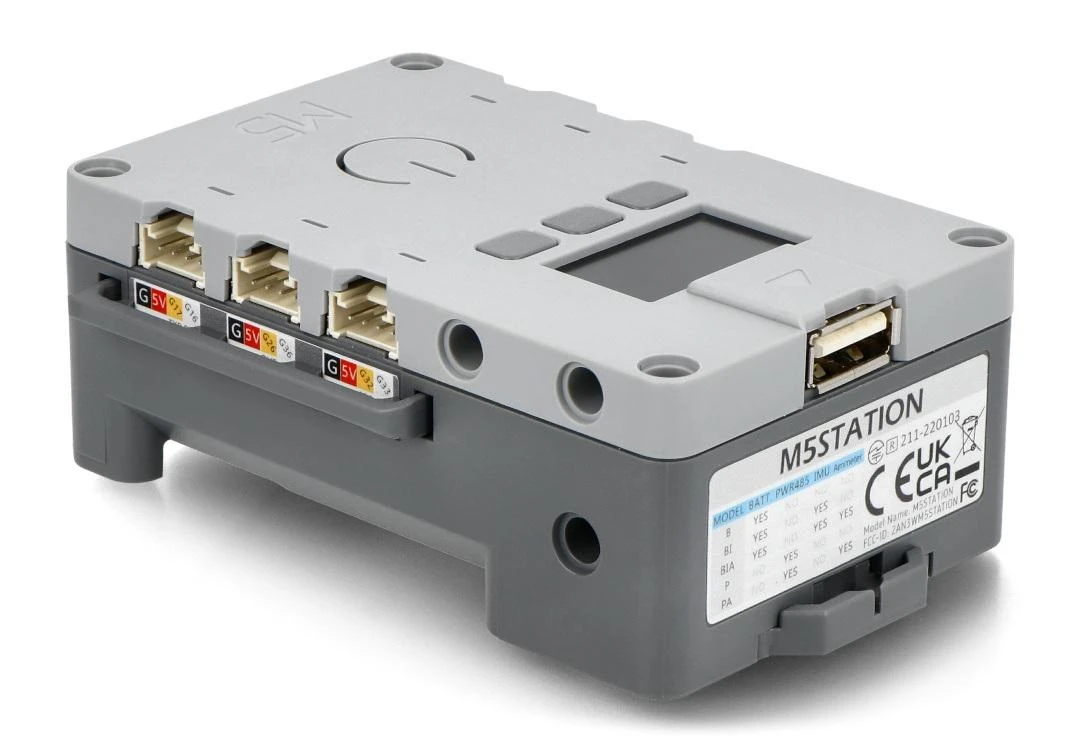

M5Stack Station - M5Stack IoT kūrimo rinkinys su ESP32-D0WDQ6-V3 lustu. Jis palaiko WiFi belaidį ryšį ir turi integruotą 2,4 GHz 3D anteną. Centrinėje modulio dalyje yra 1,14'' ekranas, keturi mygtukai - vienas maitinimo jungiklis ir trys programuojami komunalinių paslaugų mygtukai bei net septyni programuojami SK6812 šviesos diodai. Į M5Stack Station taip pat įdiegtas integruotas DC/DC įtampos keitiklis SCT12A0DHKR, taip pat INA3221 ir INA199 sistemos, leidžiančios valdyti vartojamą įtampą ir srovę. Tarp modulio plokštėje esančių kontaktų rasime šešias Grove jungtis (I2C + I/0 + UART), vieną A tipo USB jungtį ir vieną PWR485 jungtį. M5Stack Station yra galingas vykdomasis modulis, kurį galima naudoti pramoniniams įrenginiams, išmaniesiems pastatams, daugiakanaliams duomenų surinkimo mazgams ir plačiai suprantamoms prototipinėms programoms valdyti.

Specifikacijos:

• Integruotas lustas: ESP32-D0WDQ6-V3
• Branduolių skaičius: dviejų branduolių
• Taktinis dažnis: 240 MHz
• SRAM atmintis: 520 KB
• 600 DMIPS ir belaidis WiFi ryšys
• Flash atmintis: 16 MB
• Maitinimas:
• per C tipo USB jungtį: 5 V / 1 A
• per RS485: nuo 9 V iki 24 V / 1 A
• Sąsajos: 1x C tipo USB, 6x Grove (I2C + I/0 + UART), 1x A tipo USB
• Šviesos diodai: 7x SK6812
• Mygtukai: 1x maitinimo mygtukas, 3x funkciniai mygtukai
• Ekranas: 1,14'' įstrižainė, skiriamoji geba 240x135px, valdymo sistema ST7789V2
• Įmontuotas RTC: BM8563
• Įmontuotas PMU: AXP192
• Įmontuotas įtampos / srovės jutiklis: INA3221 + INA199
• USB lustas: CH9102F
• Step Down lustai: SY8303
• DC/DC įtampos keitiklis: SCT12A0DHKR
• Maitinimo jungiklis: SGM2553D
• Antena: 2,4 GHz 3D
• Darbinės temperatūros diapazonas: Nuo 0 °C iki 60 °C
• Pagrindo tvirtinimo varžtai: M2 x 8 mm varžtas su šešiakampe galvute
• Medžiaga: ABS + PC
• Modulio matmenys: 92 x 64,5 x 35 mm
• Svoris: 63,1 g

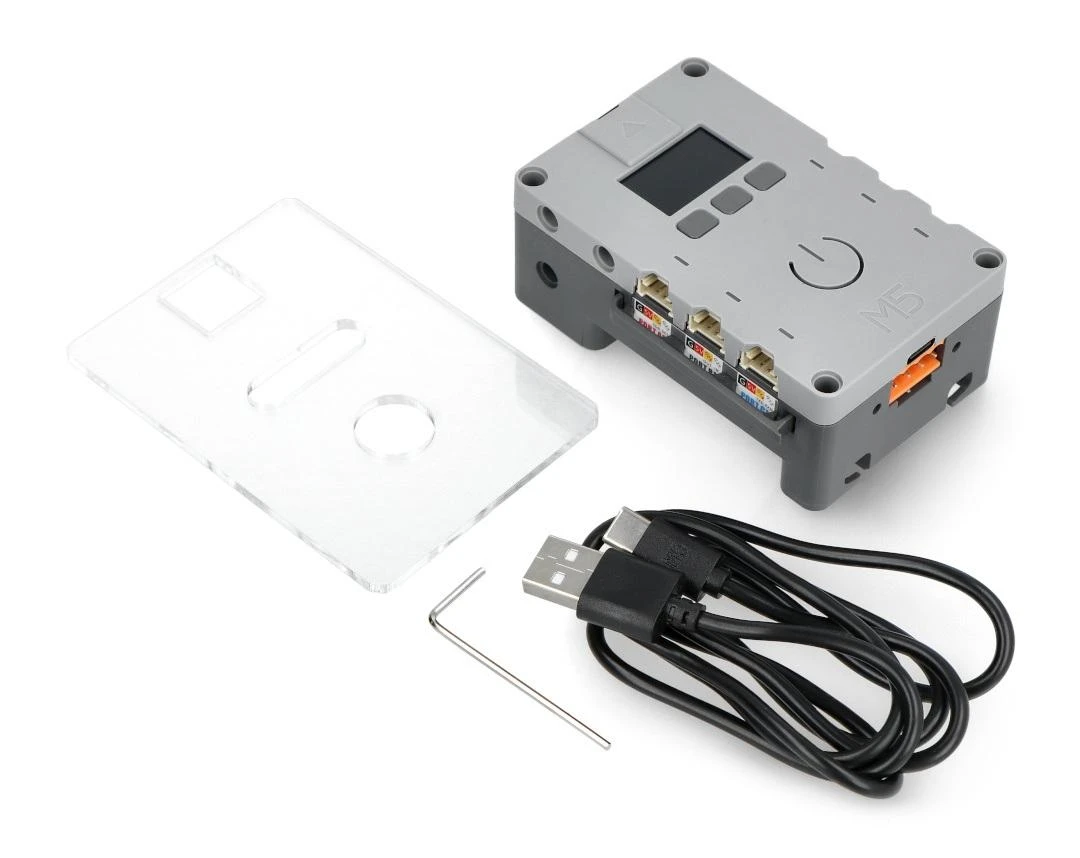

• M5Stack Station - ESP32 IoT kūrimo rinkinys - RS485 versija
• 100 cm ilgio jungiamasis laidas su C tipo USB jungtimi
• Apsauginis plexiglass
• Allen raktas
