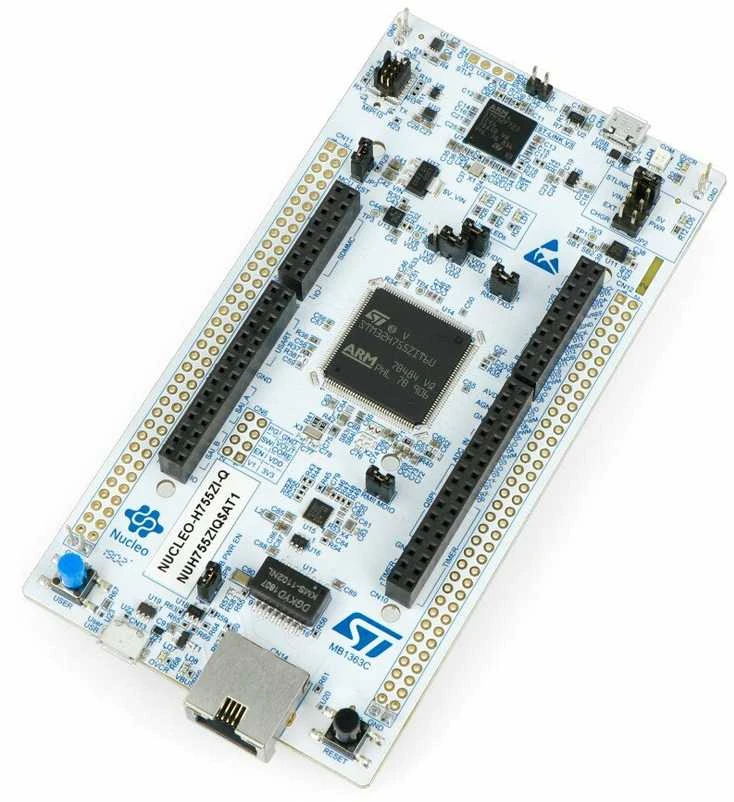

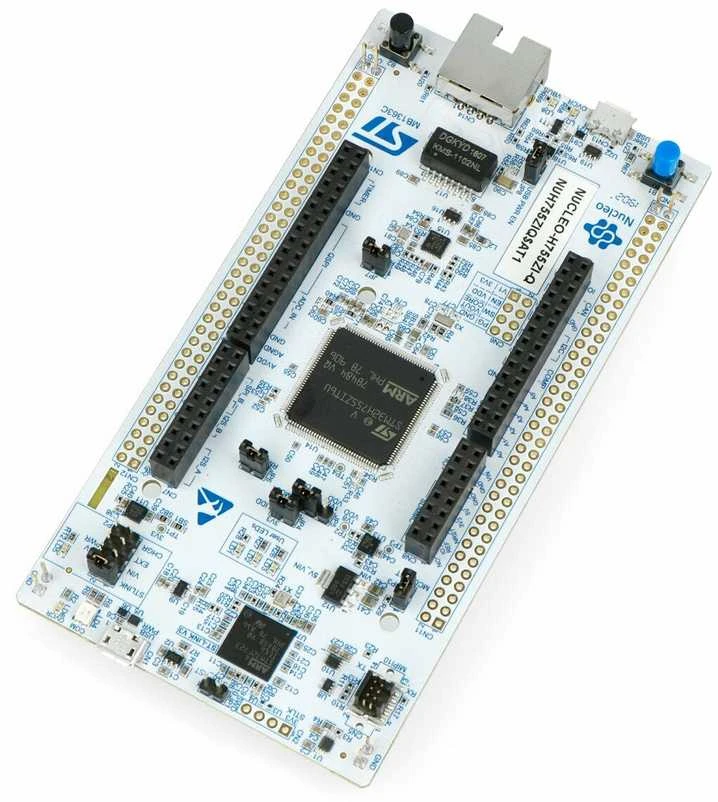

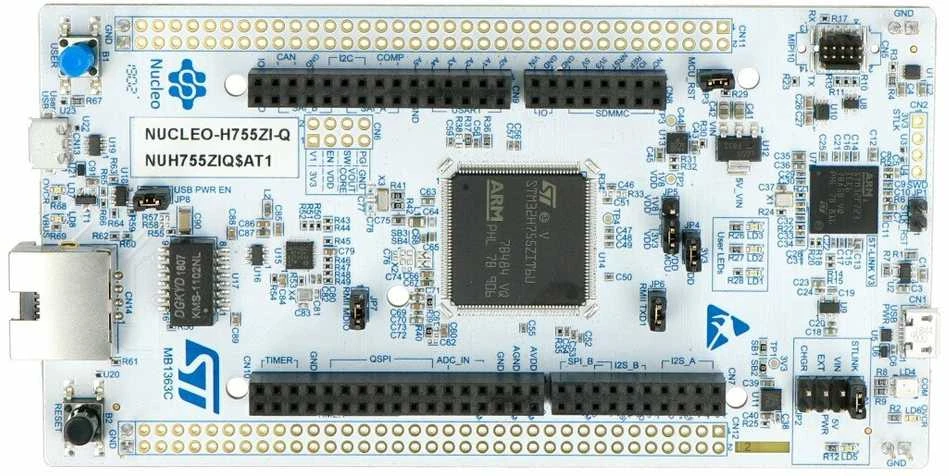

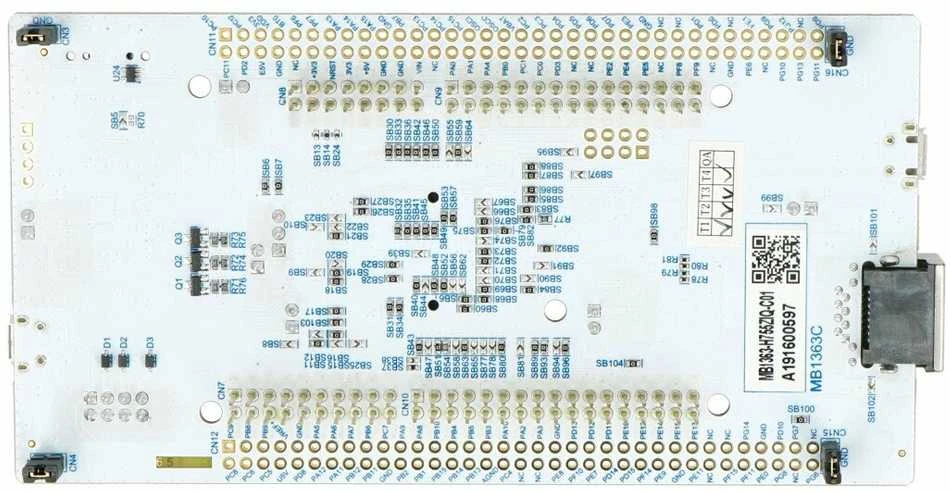

Modulis su 32 bitų STM32 mikrovaldikliu, kuriame yra ARM Cortex M7 480 MHz branduolys ir ARM Cortex M4 240 MHz branduolys. Jame yra 2 MB flash ir 864 kB SRAM. Nucleo yra suderinamas su platforma ir turi jungtis Arduino dangteliams ir eterneto lizdus. Nucleo bendradarbiauja su populiariausiomis programavimo platformomis, įskaitant Keil, IAR ir GCC kompiliatoriumi paremtas aplinkas.

Specifikacijos:

Mikrovaldiklis: STM32H755ZIT6

Šerdis: ARM Cortex M7 32 bitų / ARM Cortex M4
Taktinis dažnis: 480 MHz / 240 MHz
Flash atmintis: 2 MB
SRAM: 864 kB
Operatyvioji atmintis: 1 MB
Analoginis-skaitmeninis keitiklis (ADC): 16 bitų, 36 kanalų
16 bitų laikmačių skaičius: 17
32 bitų laikmačių skaičius: 2
Sąsajos: 4x I2C, 6x SPI, 3x I2S, 2x CAN, 4x USART, 4x UART, USB OTG FS

Dviejų tipų jungtys:

Su Arduino Uno Rev3 suderinamos jungtys
Standartiniai STMicroelectronics Morpho kaiščiai, suteikiantys prieigą prie mikrovaldiklio išėjimų

Modulis suderinamas su mbed (mbed.org) sistema
ST-Link/V2 derintuvas, esantis plokštėje, su galimybe veikti kaip atskiras įrenginys su SWD išvestimi
Maitinimo šaltinis:

Per USB
Išorinis šaltinis: 3,3 V ir 7-12 V per ST Zio arba ST morpho jungtis
5 V per ST morpho jungtį

Įmontuoti trys šviesos diodai:

1 x rodo maitinimo įtampą
1 x signalizuoja apie ryšį
1 x jūsų žinioje

Du mygtukai:

1 x RESET
1 x jūsų žinioje

IEEE-802.3-2002 Ethernet sąsajos palaikymas
Kvarcinis rezonatorius: 32,768 MHz
Trys skirtingos sąsajos per microUSB (pakartotinis USB įvardijimas):

Virtualus COM prievadas
Saugykla
Programavimo ir derinimo prievadas

Kriptografiniai standartai:

AES 128, 192, 256, TDES
HASH (MD5, SHA-1, SHA-2), HMAC
Atsitiktinių skaičių generatorius

Modulį palaiko populiariausios aplinkos, tokios kaip IAR, Keil ir platformos, pagrįstos GCC kompiliatoriumi
