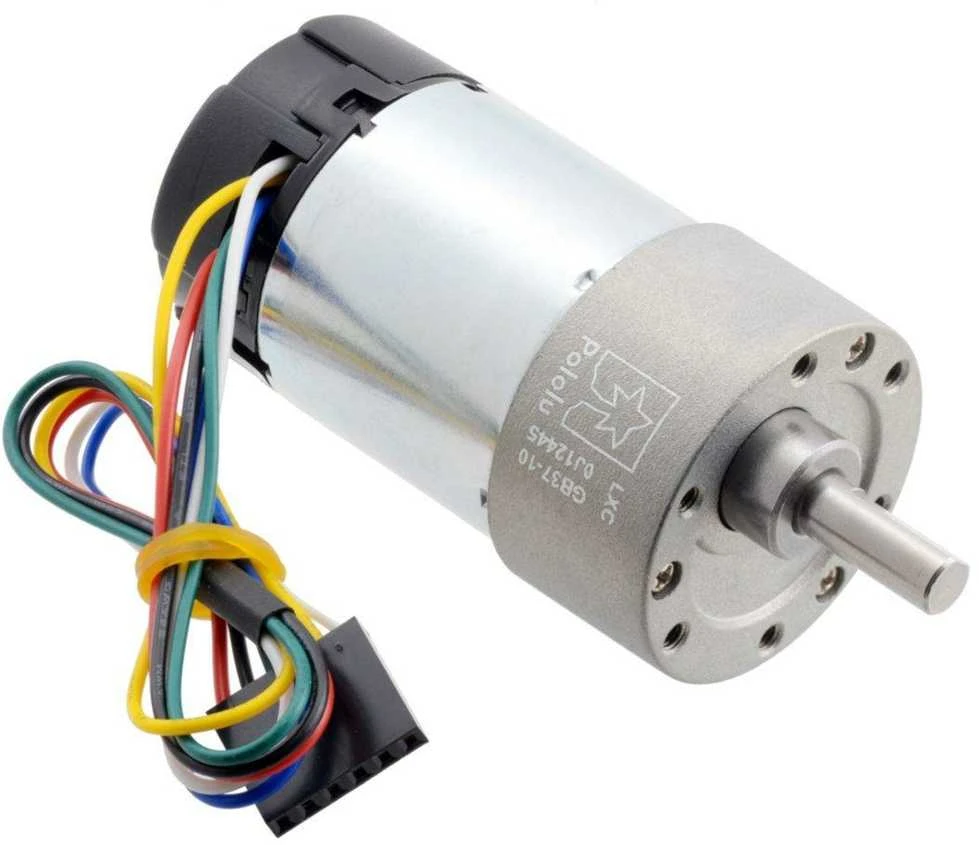

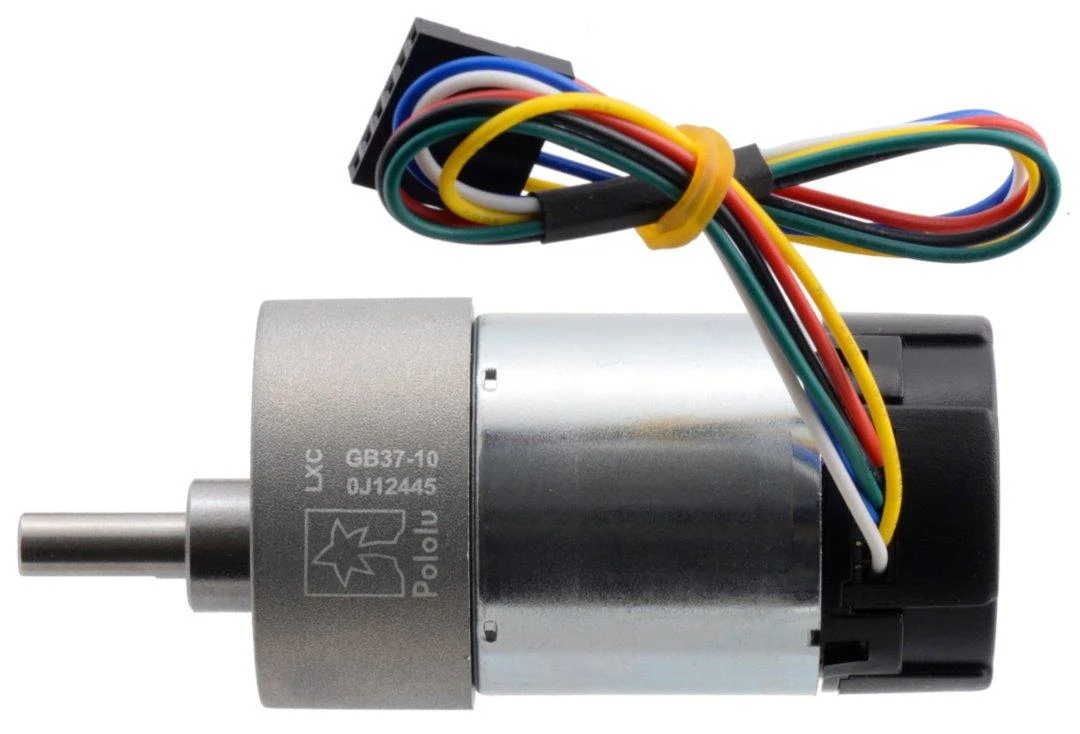

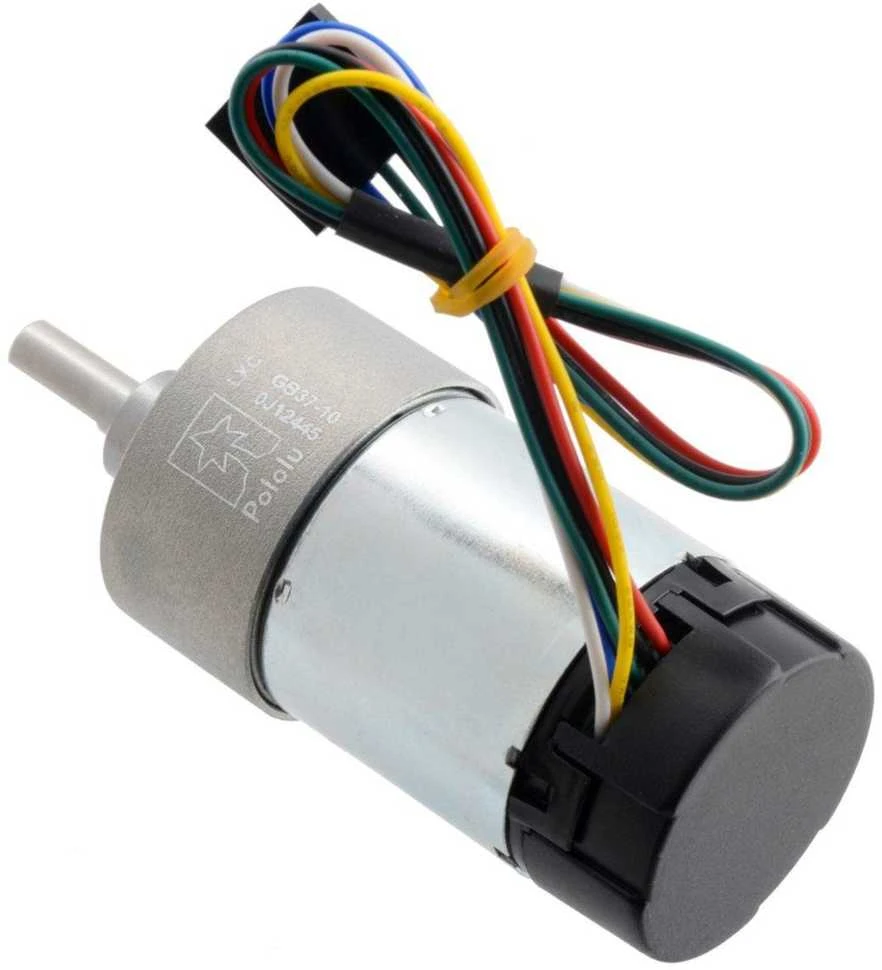

„Polol“ nuolatinės srovės variklis su 131: 1 pavarų dėže ir CPR 64 enkoderiu generuoja 79 apsisukimus per minutę ir sukimo momentą - 47 kg * cm. Normaliai dirbant, jis sunaudoja iki 100mA srovės ir sustabdžius veleną iki 3000mA. Enkoderis sukuria 64 impulsus per variklio veleno apsisukimą.

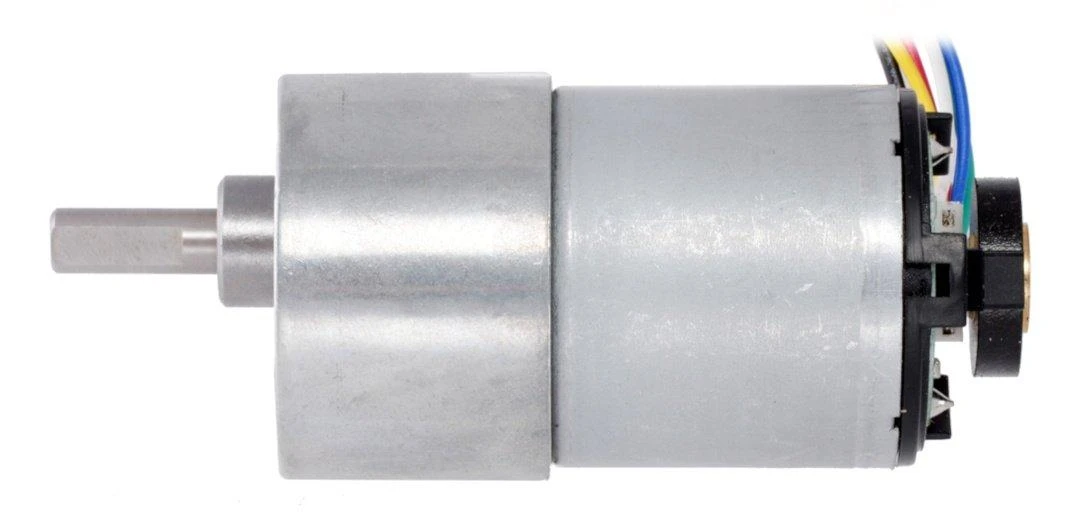

Variklio matmenys

Variklio skersmuo yra 37 mm, o ilgis - 73 mm.

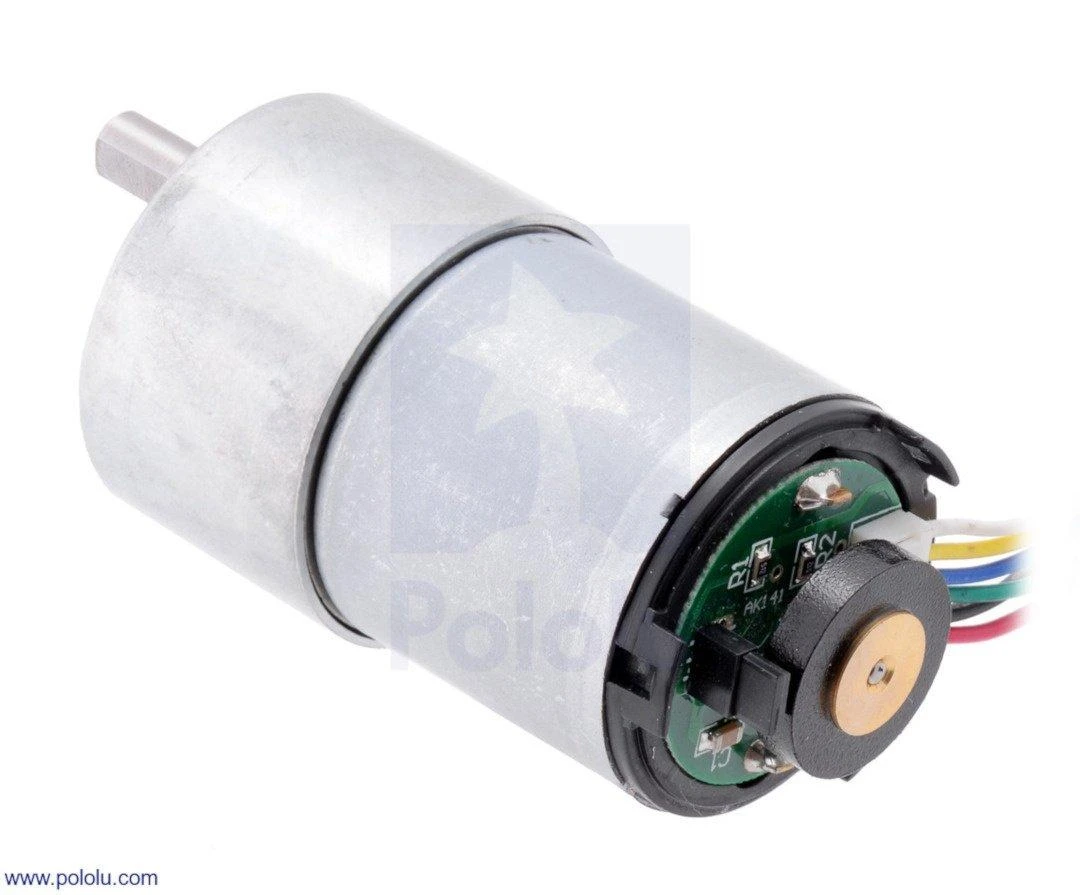

Enkoderis CPR 64

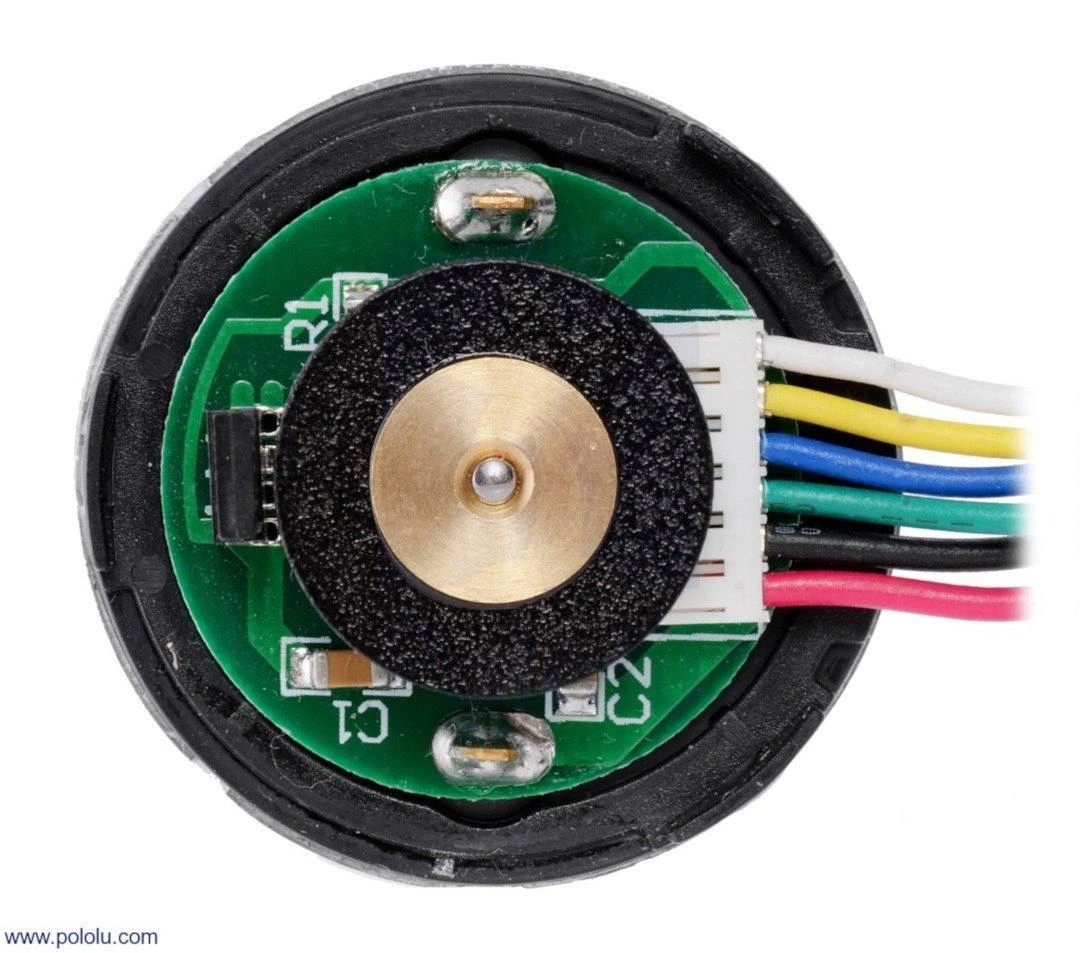

Dviejų kanalų kodavimo įrenginys, kuris naudoja Hall efektą, leidžia nustatyti impulsus ant besisukančio magnetinio disko, esančio variklio gale.

Specifikacija:

Maitinimo įtampa: 24 V
Veikimo įtampa: 3,5 V - 20 V
Enkoderio skiriamoji geba: 64 impulsai per apsisukimą

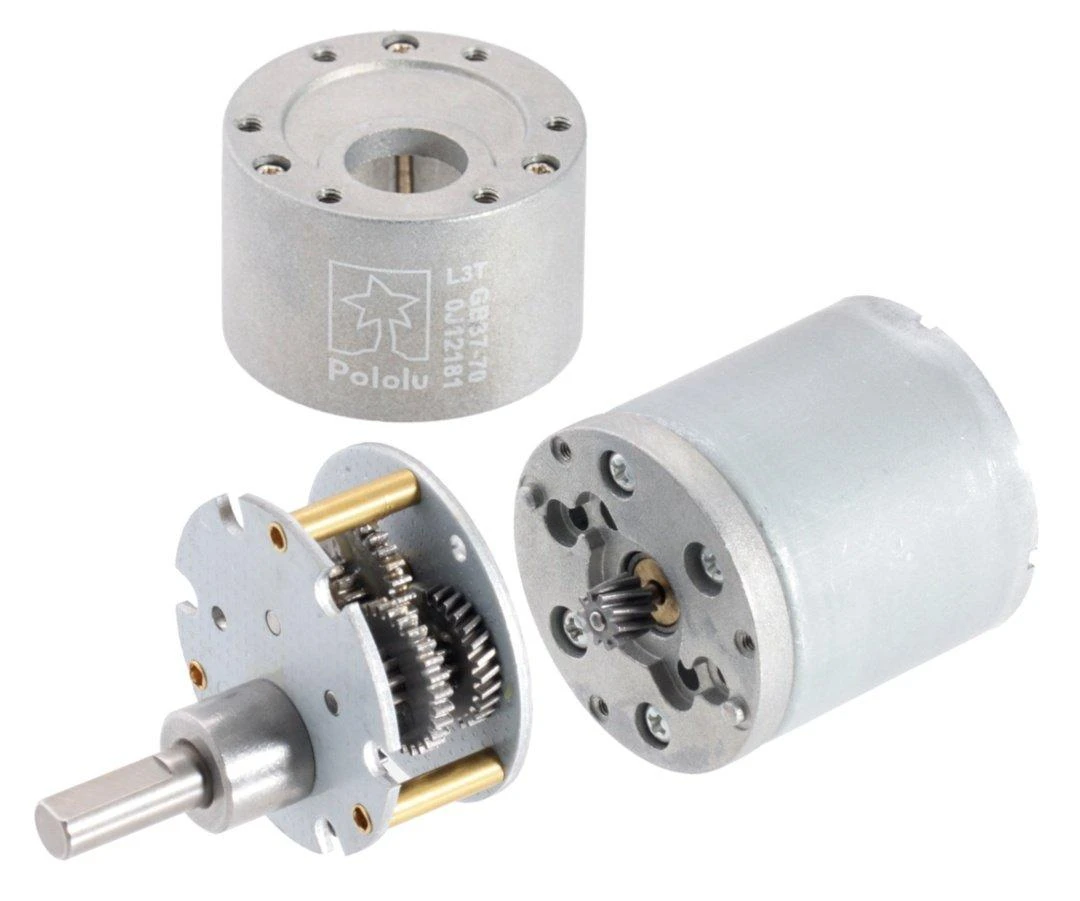

Pavarų dėžė: 131: 1
Vidutinis srovės suvartojimas esant 24 V įtampai: 100 mA
Didžiausias energijos suvartojimas esant 24 V: 3000 mA
24 V maitinimo greitis: 79 aps./min
Sukimo momentas prie 24 V maitinimo: 47 kg * cm
Matmenys: 73 x 37 mm
Veleno skersmuo: 6 mm
Svoris: 210 g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pololu
Modelis

AN-17548
Modelio pavadinimas

AN-17548

* Anksčiau taikyta Varle.lt kaina

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra Pololu 37Dx73L variklio sukimo momentas?

Šis pavarų variklis, maitinamas 24 V įtampa, generuoja 47 kg*cm sukimo momentą. Ši sukimo jėga yra pakankama vidutinio apkrovimo projektams, pavyzdžiui, manipuliatoriams arba judančioms platformoms. Jo aukštos galios charakteristika užtikrina patikimą veikimą su mechaninėmis sistemomis.

2. Kokia greičio charakteristika esant 24 voltams?

Prie 24 V maitinimo šaltinio greitis siekia 79 apsisukimus per minutę. Toks lėtas sukimasis pasiekiamas dėl integruotos 131:1 pavarų dėžės. Tai optimalus sparta tiksliai valdomiems judesiams robotikoje ar automatizacijoje, kai reikia didelio valdymo tikslumo.

3. Kaip veikia šio variklio padėties jutiklis?

Variklyje sumontuotas dviejų kanalų enkoderis naudoja Hall efekto principą. Jis fiksuoja 64 impulsus per vieną veleno apsisukimą, leisdamas tiksliai stebėti padėtį ir greitį. Šis valdymo signalas yra būtinas uždarosios kilpos sistemos, reikalingos preciziniam pozicionavimui.

4. Kiek srovės sunaudoja šis pavarų agregatas?

Normalaus veikimo metu srovės suvartojimas yra iki 100 mA. Esant didžiausiai apkrovai ar sustojus velenui, srovė gali siekti iki 3000 mA. Toks energijos poreikis reikalauja tinkamo maitinimo šaltinio, galinčio aprūpinti reikiamą galią.

5. Kokie yra šio nuolatinės srovės variklio fiziniai matmenys?

Korpuso skersmuo yra 37 mm, o ilgis – 73 mm. Veleno skersmuo siekia 6 mm, o visas įrenginio svoris yra 210 gramų. Šie kompaktiški parametrai leidžia lengvai integruoti šį įrenginį į įvairius konstrukcinius sprendimus.
