M5Stack Station - ESP32 IoT kūrimo rinkinys - baterijos versija - M5Stack K124-B

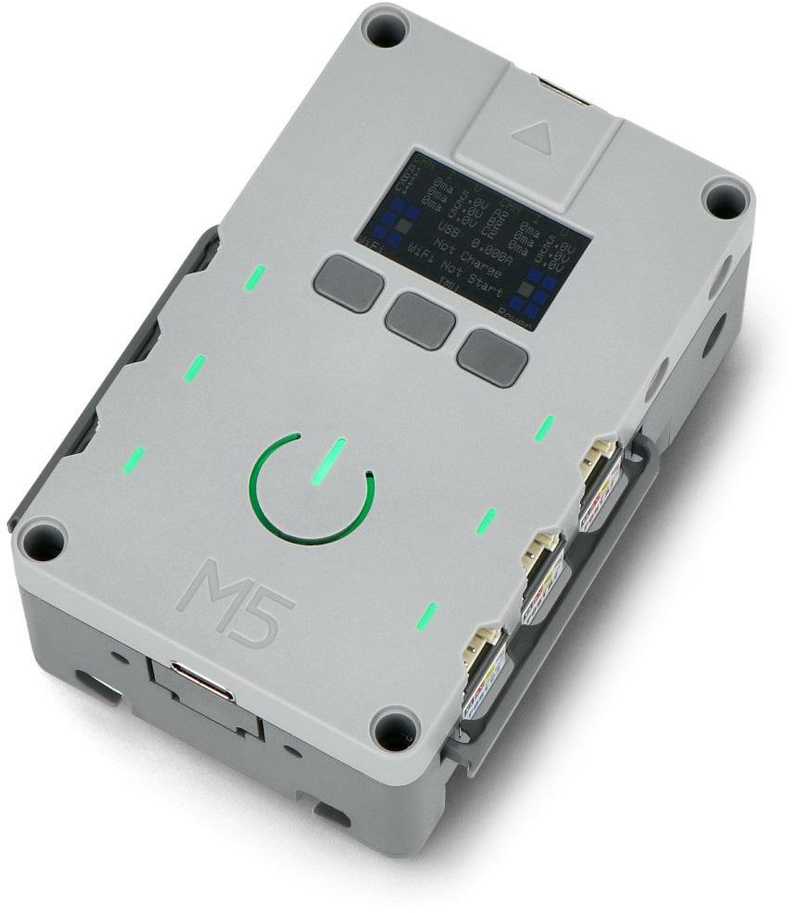

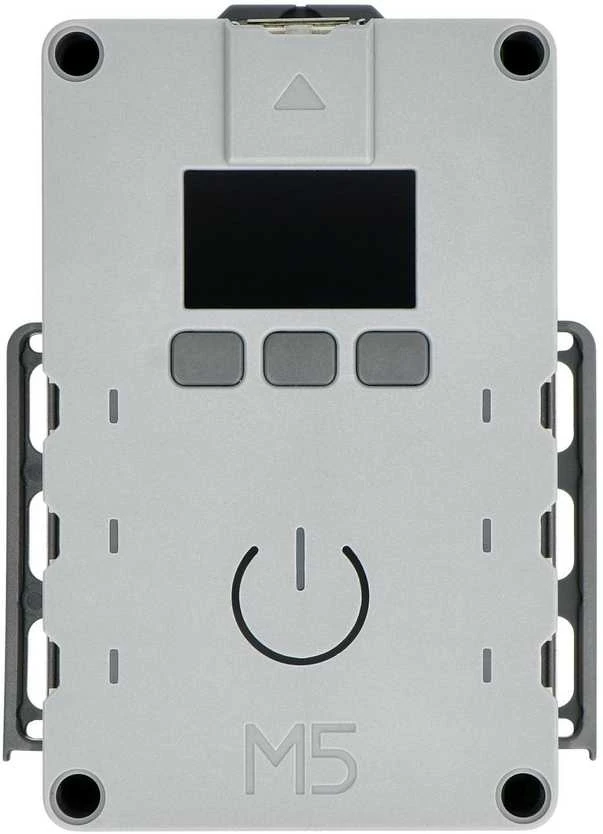

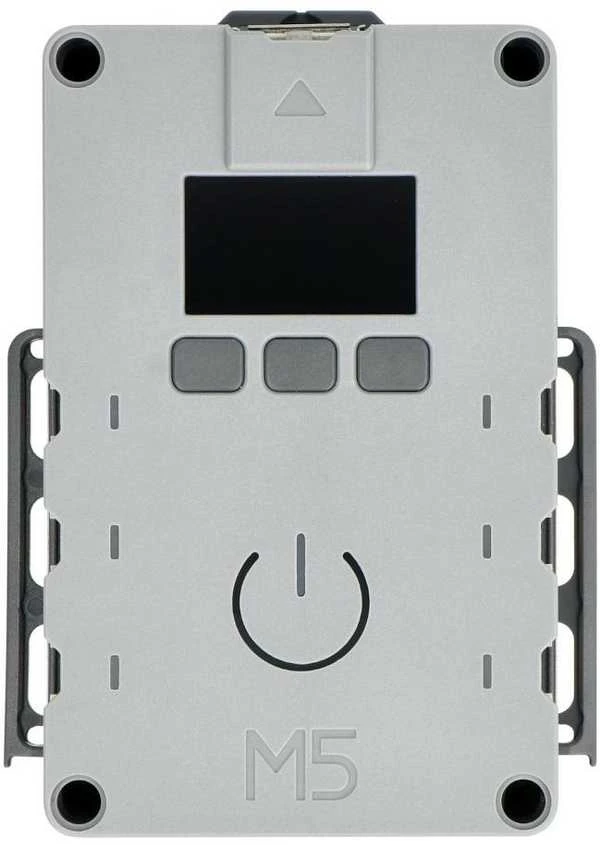

M5Stack Station yra daugiafunkcinis IoT kūrimo rinkinys, kuriame įdiegtas lustas ESP32-D0WDQ6-V3, palaikomas WiFi belaidis ryšys ir įmontuota 2,4 GHz 3D antena. Priekinėje modulio dalyje yra 1,14'' ekranas, keturi mygtukai - vienas maitinimo jungiklis ir trys programuojami pagalbinių funkcijų mygtukai bei net septyni programuojami SK6812 šviesos diodai. Be to, modulyje M5Stack Station įdiegta keletas funkcinių sistemų - 6 ašių IMU MPU6886, integruotas SCT12A0DHKR tipo DC/DC įtampos keitiklis, taip pat INA3221 sistema, leidžianti valdyti vartojamą įtampą ir srovę. Tarp modulio plokštės išėjimų rasite šešias Grove jungtis (I2C + I/0 + UART), vieną A tipo USB jungtį ir vieną C tipo USB jungtį. M5Stack Station yra galingas vykdomasis modulis, kurį galima naudoti pramoniniams įrenginiams, išmaniesiems pastatams, daugiakanaliams duomenų surinkimo mazgams ir plačiai suprantamoms prototipinėms programoms valdyti.

Specifikacijos:

• Integruotas lustas: ESP32-D0WDQ6-V3
• Branduolių skaičius: dviejų branduolių
• Taktinis dažnis: 240 MHz
• SRAM atmintis: 520 KB
• 600 DMIPS ir belaidis WiFi ryšys
• Flash atmintis: 16 MB
• Maitinimas:
• per C tipo USB jungtį: 5 V / 1 A
• per akumuliatorių: 18650 x2 (prijungtas lygiagrečiai)

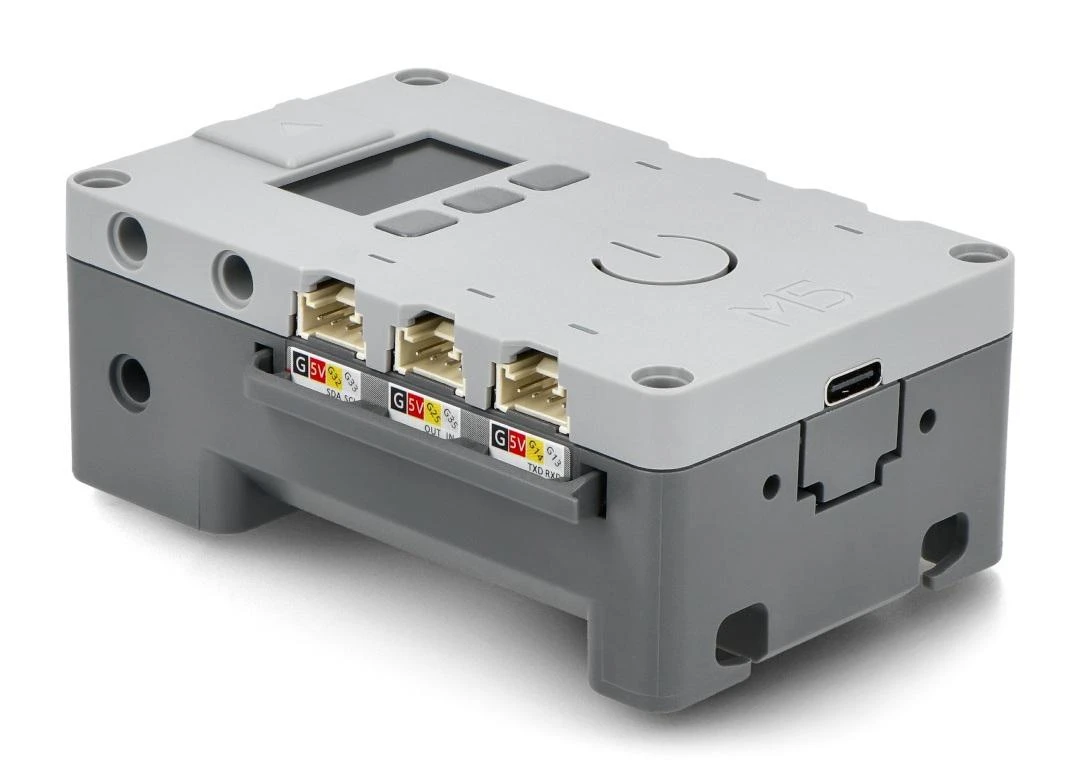

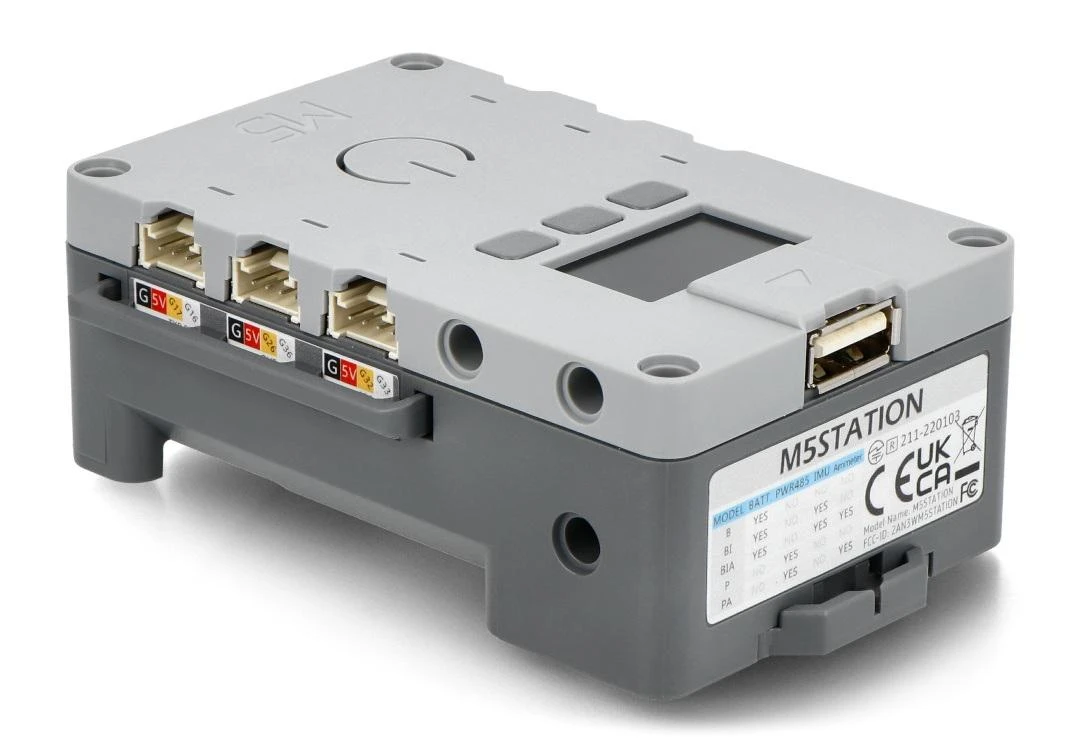

• Sąsajos: 1x C tipo USB, 6x Grove (I2C + I/0 + UART), 1x A tipo USB
• Šviesos diodai: 7x SK6812
• Mygtukai: 1x maitinimo mygtukas, 3x funkcinis mygtukas
• Ekranas: 1,14'' įstrižainė, skiriamoji geba 240x135px, valdymo sistema ST7789V2
• Įmontuotas IMU jutiklis: MPU6686
• Įmontuotas RTC: BM8563
• Įmontuotas PMU: AXP192
• Įmontuotas įtampos / srovės jutiklis: INA3221 + INA199
• USB lustas: CH9102F
• DC/DC įtampos keitiklis: SCT12A0DHKR
• Antena: 2,4 GHz 3D
• Darbinės temperatūros diapazonas: Nuo 0 °C iki 60 °C
• Pagrindo tvirtinimo varžtai: M2 x 8 mm varžtas su šešiakampe galvute
• Medžiaga: ABS + PC
• Modulio matmenys: 92 x 64,5 x 35 mm
• Svoris: 79,5 g

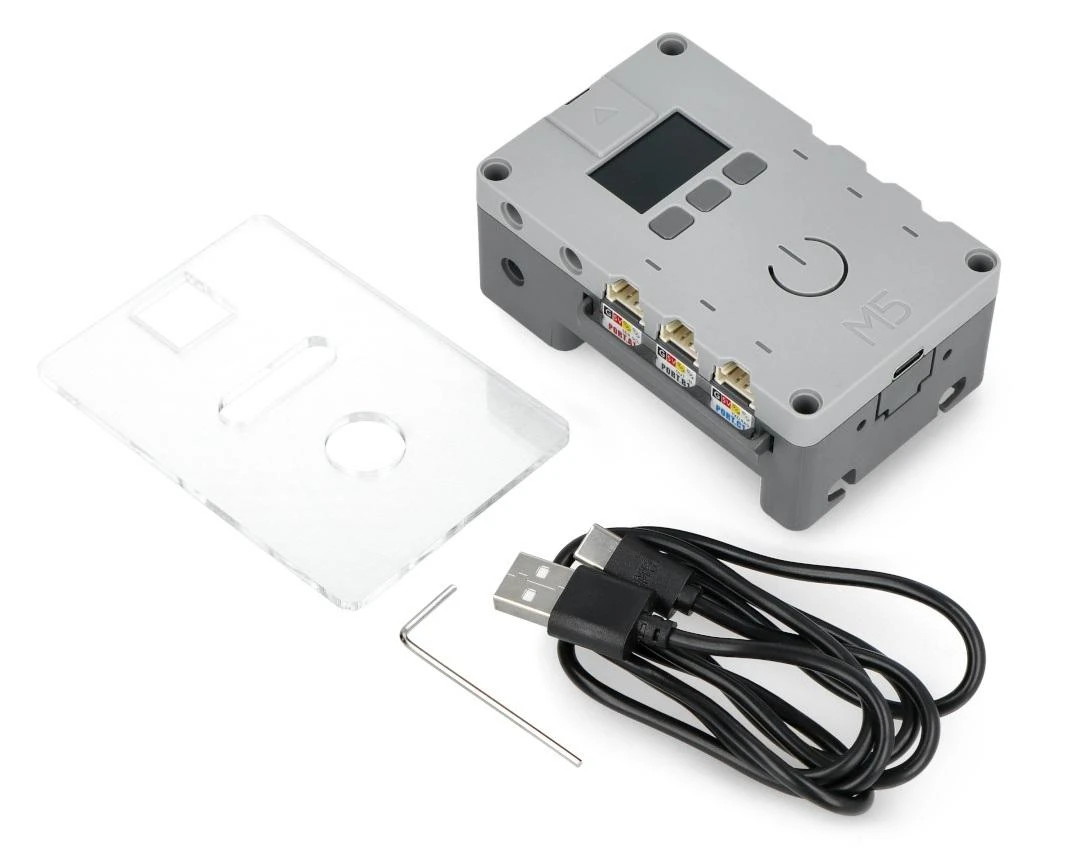

• M5Stack Station - ESP32 IoT kūrimo rinkinys - baterijos versija
• 100 cm ilgio jungiamasis laidas su C tipo USB jungtimi
• Apsauginis plexiglass
• Allen raktas
