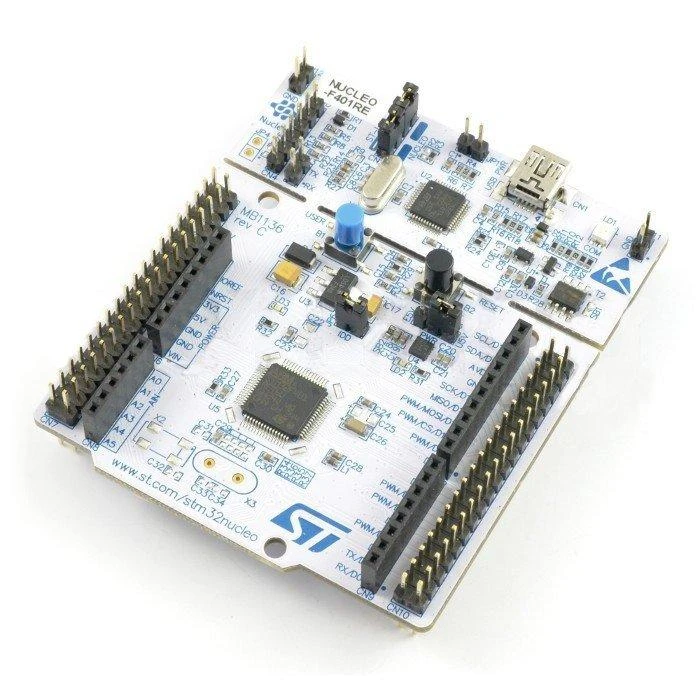

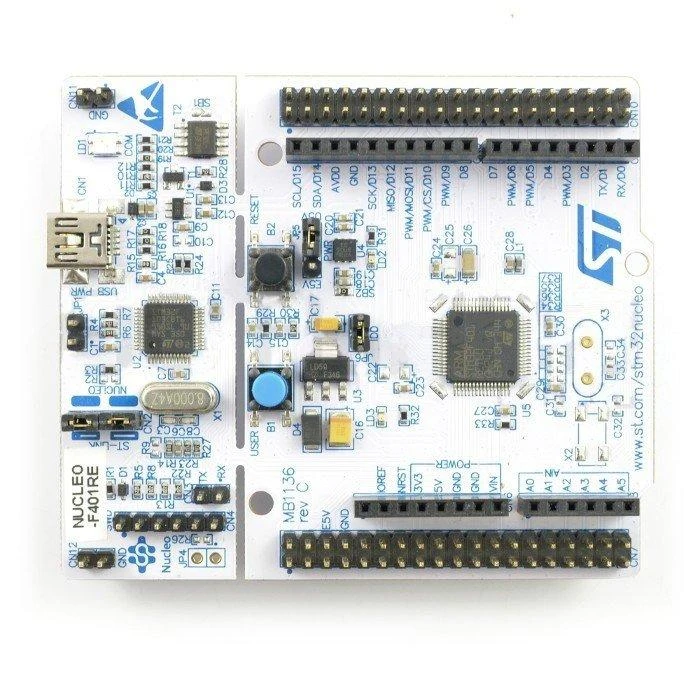

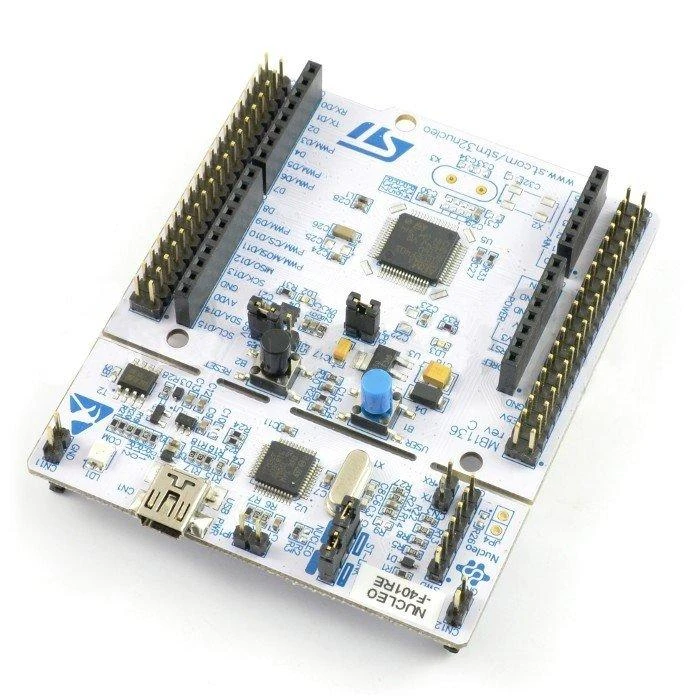

Modulis su 32 bitų mikrovaldikliu su ARM Cortex M4, 84 MHz, 512 KB Flash, 96 KB SRAM. Nucleo suderinamas su mbed platforma, turi jungtis Arduino priedėlių prijungimui.

Specifikacijos:

Mikrovaldiklis: STM32 LQFP64 pakuotėje

Šerdis: ARM Cortex M4 32 bitų
Laikrodžio dažnis: 84 MHz
Flash atmintis: 512 KB
SRAM: 96 KB
Konverteris iš analoginio į skaitmeninį: 12 bitų, 10 kanalų
Laikmačių skaičius: 10
Programuojamų I/O skaičius: 81
Sąsajos: 3x I2C, 3x USART, 4x SPI, USB 2.0 viso greičio

Dviejų tipų jungtys:

Priedėlių jungtys, suderinamos su Arduino Uno Rev3
Standartiniai kaiščiai STMicroelectronics Morpho suteikia prieigą prie mikrovaldiklio kaiščių

Modulis suderinamas su sistemos mbed (mbed.org)
Debugger ST-Link/V2 dedamas ant plokštės su galimybe dirbti kaip atskiras įrenginys su SWD išėjimu
Galimybė maitinti per USB jungtį
Įterpti trys šviesos diodai:

1 x maitinimo įtampos indikacijai
1 x jungties nurodymui
1 x vartotojo žinioje

Du mygtukai:

1 x RESET
1 x vartotojo žinioje

Trys skirtingos sąsajos per miniUSB jungtį (USB pakartotinis išvardijimas):

Virtualus COM prievadas
Masinė atmintis
Programavimo/derinimo prievadas

Modulis palaiko daugumą populiarių aplinkų, pvz.: IAR, Keil ir platformas, pagrįstas GCC kompiliatoriumi

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Stmicroelectronics
Modelis

AN-02217
Modelio pavadinimas

AN-02217

Gamintojas Stmicroelectronics
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokias programavimo aplinkas palaiko šis plokštės modulis?

Šis STM32 Nucleo F401RE modulis palaiko įvairias populiarias kūrimo aplinkas. Jis veikia su IAR, Keil ir GCC pagrindu sukurtomis sistemomis. Taip pat yra visiškai suderinamas su mbed online platforma, kurioje galima programuoti tiesiog naršyklėje, todėl yra patogus pradedantiesiems.

2. Ar šis modulis turi įmontuotą derinimo įrenginį?

Taip, plokštėje integruotas ST-LINK/V2 derintuvas. Šis įtaisas leidžia programuoti ir derinti mikrovaldiklį per USB jungtį. Jis taip pat gali būti naudojamas kaip atskiras prietaisas, jei reikia, su SWD sąsaja. Tai sutaupo pinigus ir vietą, nereikalaudama papildomų įrenginių.

3. Kaip prijungti išorinius įrenginius prie šio valdiklio?

Prijungimui yra dvigubos jungtys: Arduino Uno Rev3 suderinamos lizdai ir ST Morpho kaiščiai. Arduino lizdai leidžia naudoti daugelį jau esančių papildomų plokščių. Morpho kaiščiai suteikia tiesioginę prieigą prie visų 81 valdiklio išvadų, užtikrinant maksimalų lankstumą projektuojant.

4. Kokios komunikacijos sąsajos yra integruotos?

Modulis turi platų ryšių sąsajų rinkinį. Įrenginyje yra trys I2C, keturi SPI ir trys USART portalai. Be to, integruotas yra pilno greičio USB 2.0 valdiklis. Šios periferijos leidžia lengvai jungtis prie jutiklių, ekranų, modulių ar kompiuterio.

5. Ar plokštę galima maitinti per USB jungtį?

Taip, įrenginį visiškai galima maitinti per miniUSB laidą. Tai labai patogu eksperimentuojant ir kuriant prototipus, nereikia jokio papildomo maitinimo šaltinio. Plokštėje taip pat yra šviesos diodas, rodantis sėkmingą įtampos tiekimą, kad būtų lengviau tikrinti ryšį.
