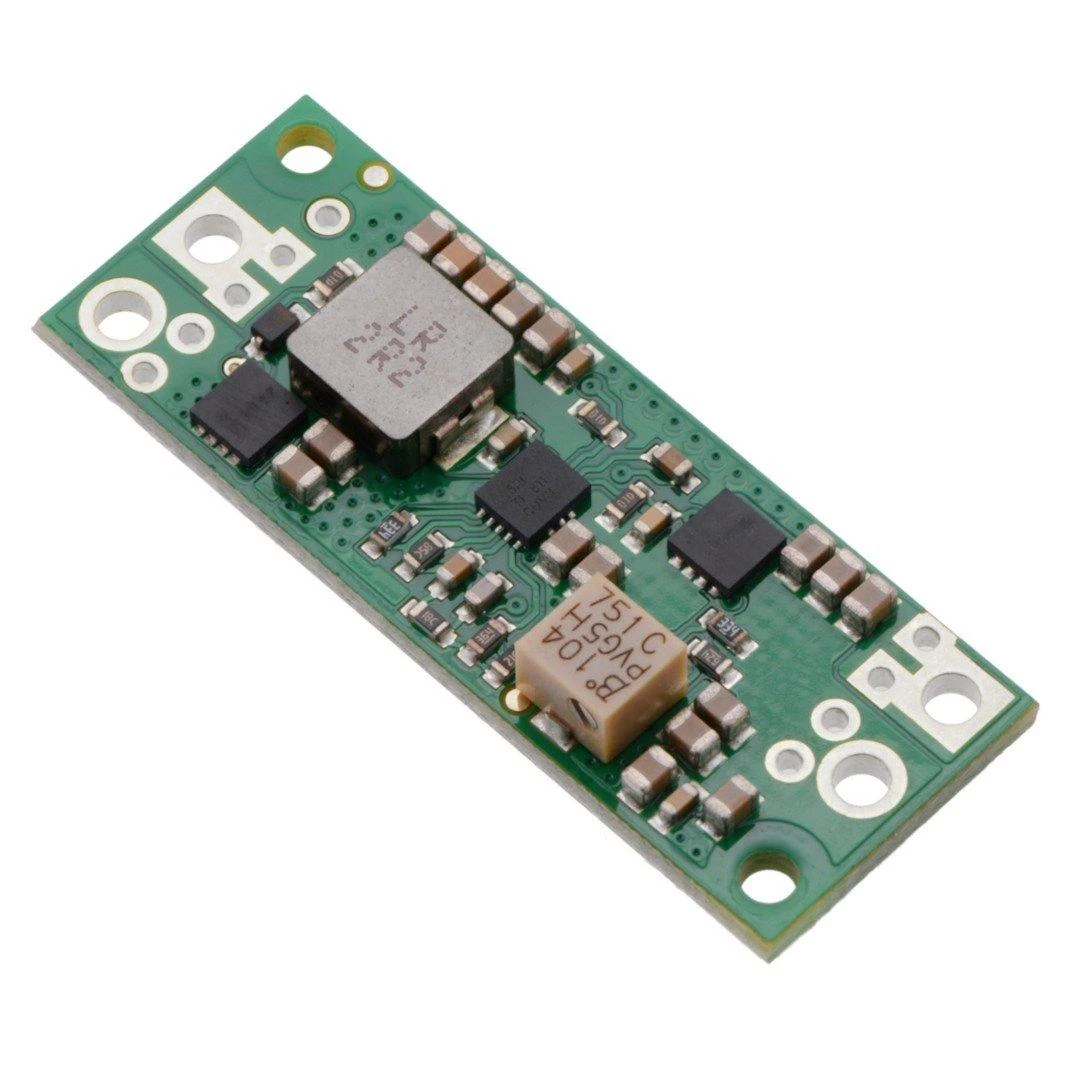

Valdiklis, kuris padidina įėjimo įtampą nuo 2,9 V iki 20 V iki potenciometro parinktos išėjimo vertės nuo 4,5 V iki 20 V, darant prielaidą, kad išėjimo įtampa negali būti žemesnė nei įėjimo įtampa. Sistema gali apdoroti didžiausią įėjimo srovę 10 A, tipinė įėjimo srovė kelioms sekundėms atneša 8 A, po to įjungiamas šiluminės apsaugos režimas. Rekomenduojama naudoti iki 6 A, keitiklis gali veikti daugelį minučių. Išėjimo srovė yra įėjimo įtampos, išėjimo įtampos ir keitiklio efektyvumo funkcija.

Specifikacijos:

Įėjimo įtampa: nuo 2,9 V iki 20 V
Išėjimo įtampa: nuo 4,5 V iki 20 V - reguliuojama potenciometru
Didžiausia įėjimo srovė:

iki 10 A - momentinis
iki 8 A - kelioms sekundėms
iki 7 A - ilgesniam laikui

Mažas energijos suvartojimas ramybės būsenoje
80–95% efektyvumas
Saugumas:

Prieš jungiant atvirkštinį maitinimą
Terminis - išjungia sistemą esant aukštai temperatūrai
Įjungti blokavimą esant per mažai maitinimo įtampai - žemiau 2,5 V
Trumpas sujungimas
Įvesties srovės apribojimas iki 10 A

Dvi tvirtinimo angos varžtams M2

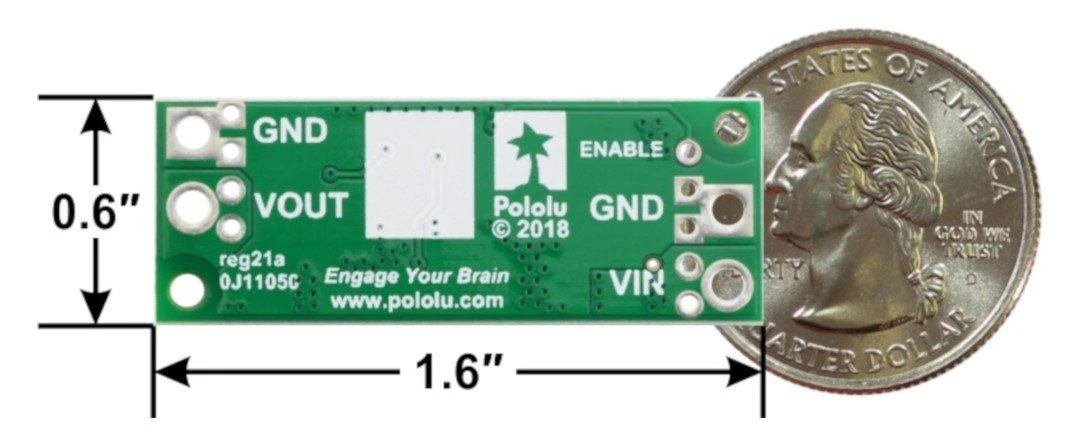

Matmenys: 40,6 x 15,2 x 4,6 mm
Svoris (be jungčių): 3,4 g

Nuorodos:
Gamintojo puslapis

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Pololu
Modelis

AN-14009
Modelio pavadinimas

AN-14009

Gamintojas Pololu
Tipas Reguliatoriai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip reguliuoti šio keitiklio išėjimo įtampą?

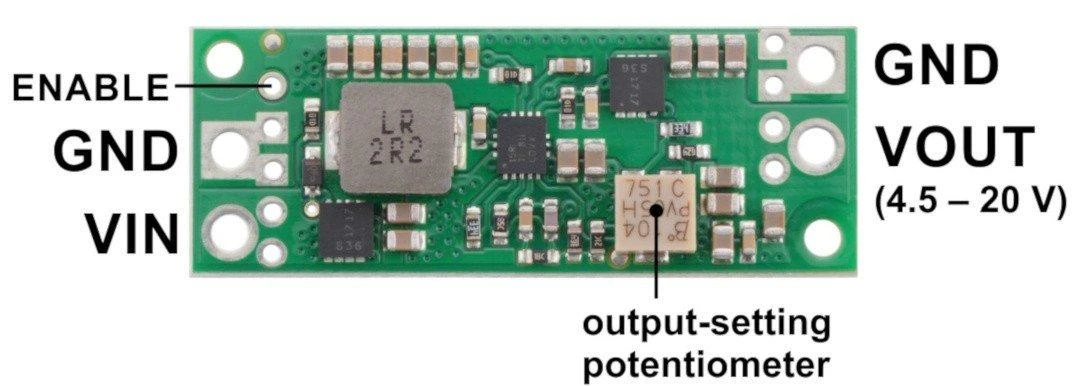

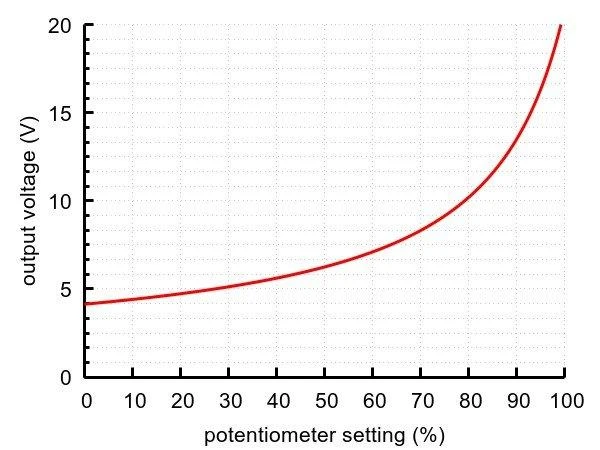

Pololu U3V7015 išėjimo įtampa reguliuojama naudojant įmontuotą potenciometrą. Sukant jo galvutę galite nustatyti bet kokią vertę nuo 4,5 iki 20 voltų. Šis reguliuojamas maitinimo šaltinis leidžia lanksčiai pritaikyti įtampą pagal jūsų projekto poreikius be papildomos elektronikos.

2. Kokią maksimalią srovę gali tiekti šis stiprintuvas?

Plačiausiai naudojama rekomenduojama ilgalaikė apkrova yra iki 6 amperų. Prietaisas gali trumpalaikį padidintą apkrovą, pavyzdžiui, 8 A kelias sekundes, tačiau tokiu režimu automatiškai įsijungia apsauga nuo perkaitimo, kad apsaugotų modulį.

3. Koks yra šio DC-DC keitiklio efektyvumo diapazonas?

Šio įtampos stiprintuvo efektyvumas svyruoja nuo 80 iki 95 procentų. Konverterio našumas priklauso nuo pasirinktos įvesties ir išvesties įtampos verčių santykio. Aukštas koeficientas užtikrina, kad maža energijos dalis iššvaistoma šilumos pavidalu.

4. Ar šis modulis turi integruotą apsaugą?

Taip, šis reguliatorius aprūpintas keliais apsaugos mechanizmais. Jie apima apsaugą nuo trumpojo jungimo, atvirkštinės poliarumo jungties, per didelės srovės ir termišką išjungimą. Be to, sistema automatiškai blokuoja veikimą, jei maitinimo įtampa nukrenta žemiau 2,5 V.

5. Kokią minimalią įėjimo įtampą reikia tiekti?

Šiam įrenginiui reikalinga mažiausia 2,9 volto įėjimo įtampa norint pradėti darbą. Tačiau reikia atsiminti, kad išėjimo lygis negali būti žemesnis už tiekiamą įvesties vertę. Todėl norint gauti 5 V išėjime, įvestyje reikia mažiausiai 5 V.
