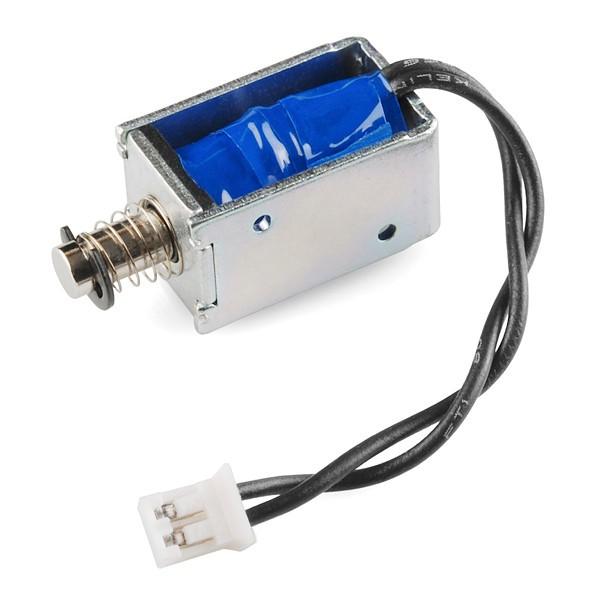

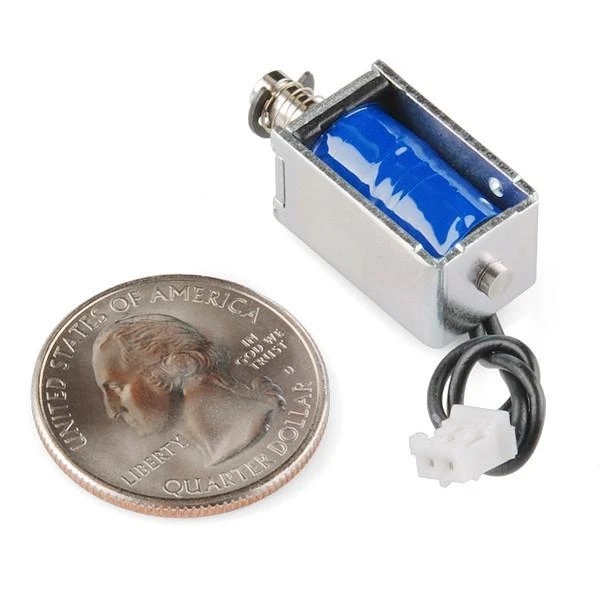

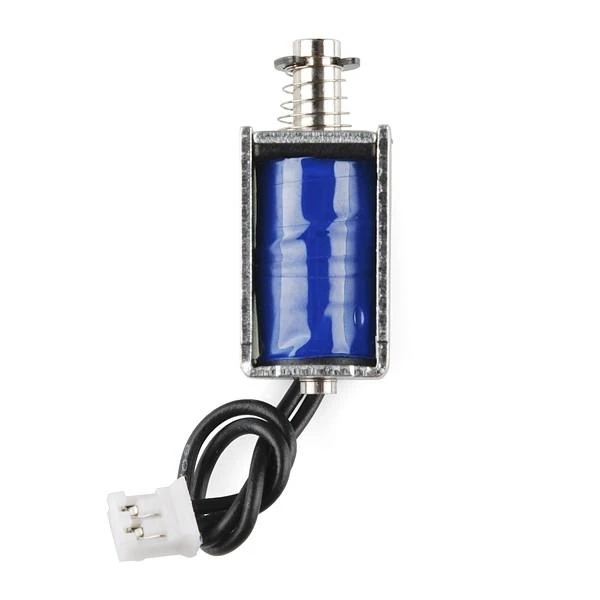

Solenoidas leidžia pastumti ar patraukti, naudojant 5V signalą. Smeigtuko atstumas yra maždaug 4,5mm. Įrenginiuose yra 1,6 mm skersmens tvirtinimo angos, tinkančios M2 varžtams su sriegiu. 5cm ilgio maitinimo kabeliai yra užbaigiami JST jungtimi. Gali valdyti įrenginiai, dirbantys su 5V įtampa, pvz. Arduino moduliai su atitinkamu perėjimo įtaisu, pavyzdžiui, optiniu izoliatoriumi.

Techniniai duomenys:

Maitinimo įtampa: 5V
Srovės sunaudojimas: 900 mA
Laidai: JST 50mm ilgio
Smeigtuko ilgis: 4,5mm
Montavimo skylės, kurių skersmuo 1,6mm
Matmenys: 20 x 12 x 11 mm (be kaiščio) / 29 x 12 x 11 mm (su kaiščiu)
Svoris: apie 62g

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Sparkfun
Modelis

AN-01996
Modelio pavadinimas

AN-01996

* Anksčiau taikyta Varle.lt kaina

Gamintojas Sparkfun
Tipas Elektromagnetai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokią įtampą reikia tiekti šiam elektromagnetui?

Šis Sparkfun solenoidas veikia tik su 5 voltų maitinimo šaltiniu. Tai yra standartinė įtampa, suderinama su daugeliu mikrovaldiklių plokščių. Įrenginio valdymui reikalingas atitinkamas perjungimo modulis, nes jis sunaudoja iki 900 mA srovės, o tai viršija tiesioginį valdymo galimybes.

2. Kaip prijungti šį įtaisą prie Arduino?

Prijungimui prie Arduino ar kitos valdymo plokštės reikia tarpinio perjungimo modulio, pavyzdžiui, tranzistoriaus ar relės. Įrenginys turi 5 cm ilgio laidus su JST jungtimi. Tiesioginis prijungimas gali pažeisti valdymo schemą dėl didelės 900 mA apkrovos, todėl reikalingas papildomas valdiklis.

3. Kokio ilgio yra solenoido stūmoklis?

Stūmoklio eigos ilgis yra apie 4,5 milimetro. Šis smeigtuko poslinkis yra tipinis mažųjų elektromagnetų kategorijai ir tinka mechaniniams veiksmams, kai reikia trumpo, tikslaus judesio. Įrenginio korpuso matmenys be stūmoklio yra 20 x 12 x 11 mm.

4. Kaip pritvirtinti šį komponentą projekte?

Korpusas turo dvi 1,6 mm skersmens tvirtinimo skyles, skirtas M2 sriegio varžtams. Tai leidžia patikimai pritvirtinti įrenginį į jūsų konstrukciją. Maži matmenys ir apie 62 gramų svoris užtikrina, kad solenoidą bus lengva integruoti į įvairius elektroninius modelius ir prototipus.

5. Kokią srovę sunaudoja šis valdymo elementas?

Darbinė apkrova siekia iki 900 miliamperų. Dėl tokio didelio energijos suvartojimo būtina naudoti atskirą maitinimo šaltinį arba galios valdiklį, o ne maitinti tiesiogiai iš valdymo plokštės išėjimo. Tai užtikrina saugų ir stabilų įrenginio veikimą.
