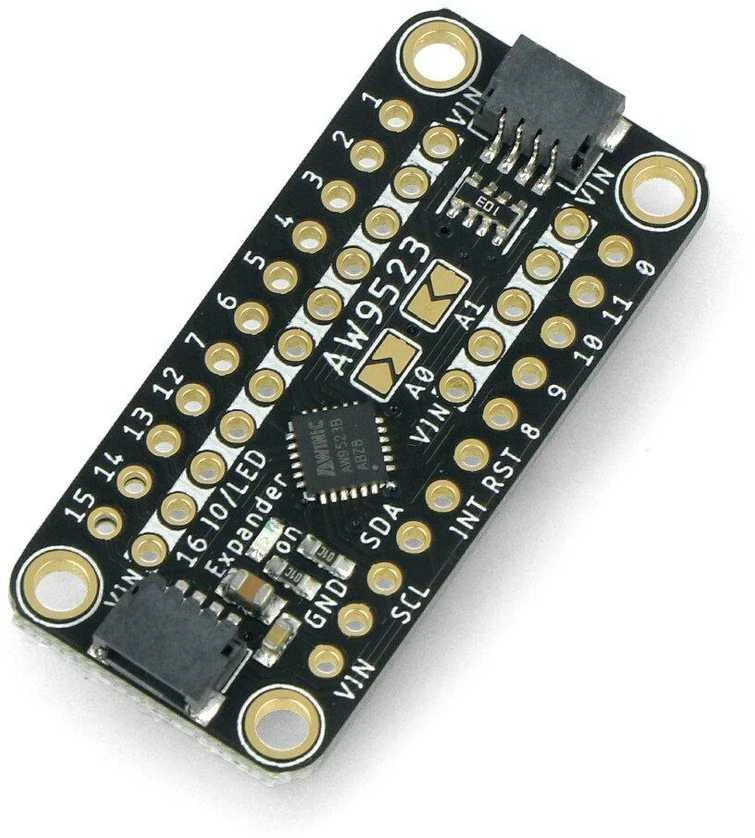

GPIO I2C kaiščių išplėtimas ir LED...

GPIO kaiščių išplėtimas ir LED valdiklis. Įrengtas AW9523 lustas suteikia iki 16 papildomų GPIO įėjimų / išėjimų. Naudoja I2C magistralę ryšiui su prijungtais elementais. Dėl keturių galimų I2C adresų galima prijungti net keturis plėtiklius. Leidžia valdyti šviesos diodus, kurių diapazoną sudaro 256 linijiniai pritemdymai. Maitinamas nuo 2,5 V iki 5,5 V.

Specifikacijos:

Lustas: AW9523
Modulio tipas: kaiščių išplėtimas ir LED valdiklis
Įėjimų / išėjimų skaičius: 16
LED linijinis pritemdymas: 256 žingsniai valdymo režimu
GPIO konfigūracija: nepriklausoma, laisvai konfigūruojama
Ryšio sąsaja: I2C (adresą galima pasirinkti per trumpiklį AD1 / AD0)

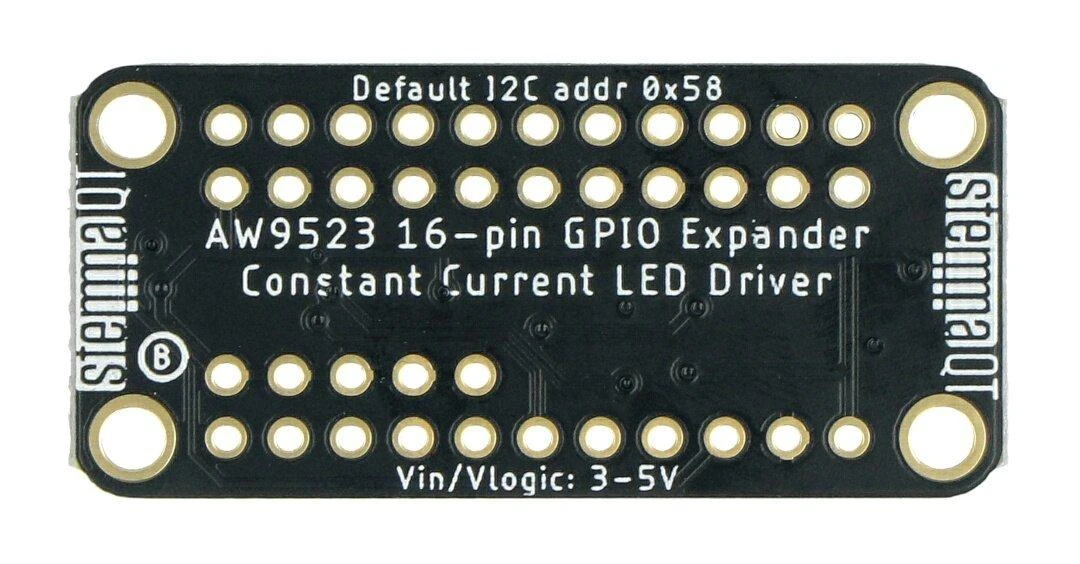

I2C sąsajos adresas:

numatytasis: 0x58
alternatyva: 0x59, 0x5A, 0x5B

SDA, SCL, SHDN kištukai ir visi GPIO gali priimti 1,8 V loginę įvestį
ESD apsauga: ±4000 V HBM (MIL-STD-883H 3015,8 metodo standartas)
Maitinimas: nuo 2,5 V iki 5,5 V

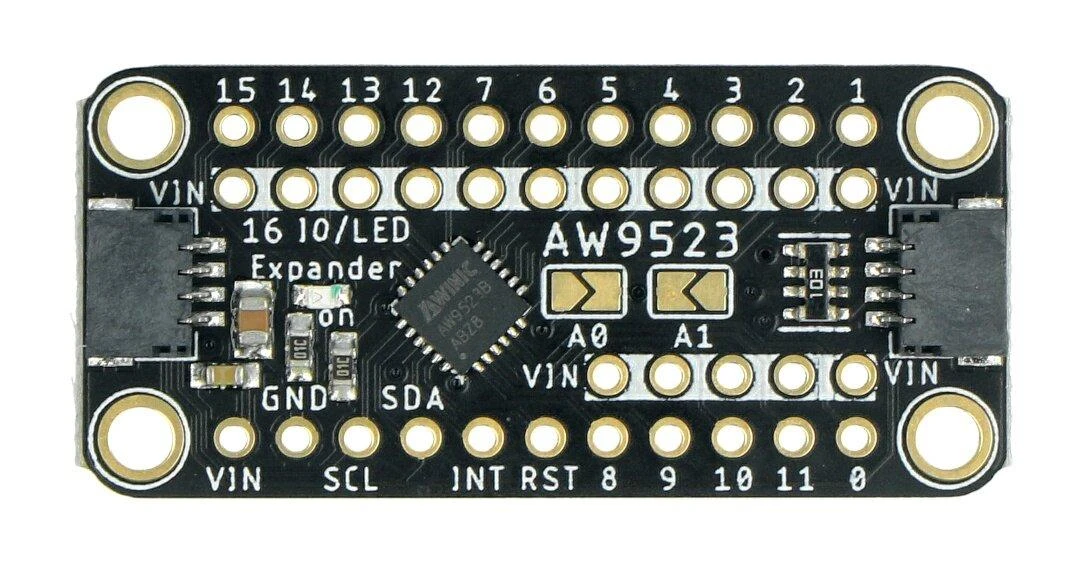

Pinouts:

litavimo laukai
STEMMA QT / Qwiic jungtys

Matmenys: 38 x 17,8 x 4,5 mm
Svoris: 2,5 g

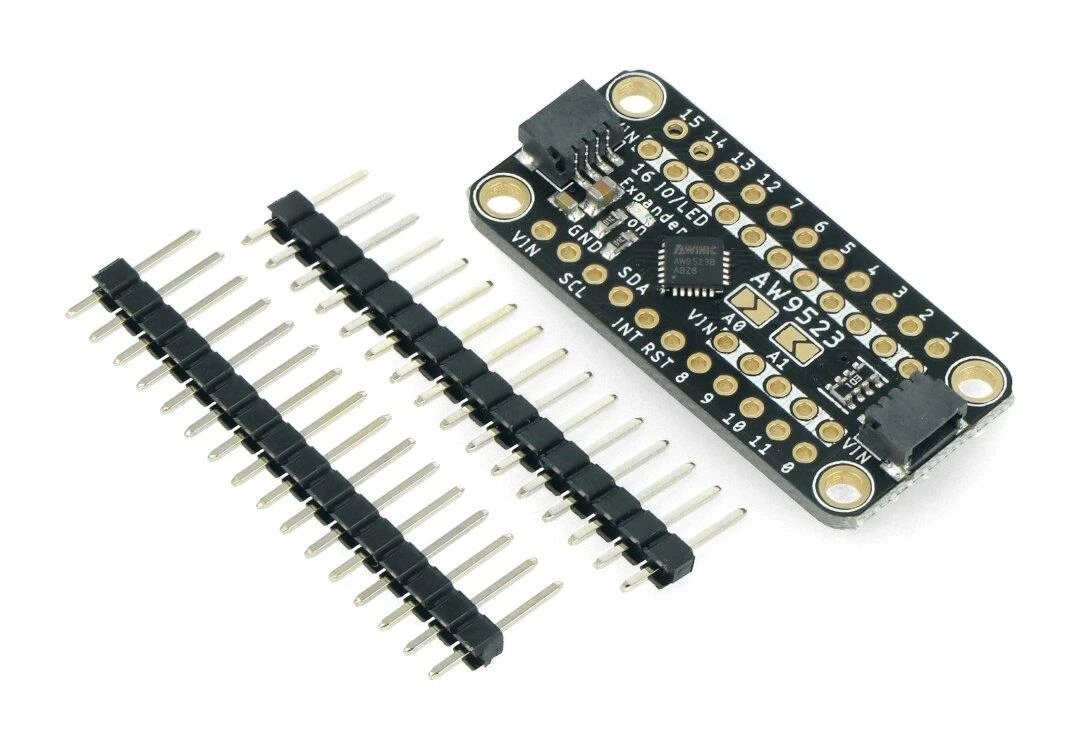

Komplekte:

AW9523 LED išplėtimo ir valdiklio modulis
Goldpin jungtys - 2,54 mm
