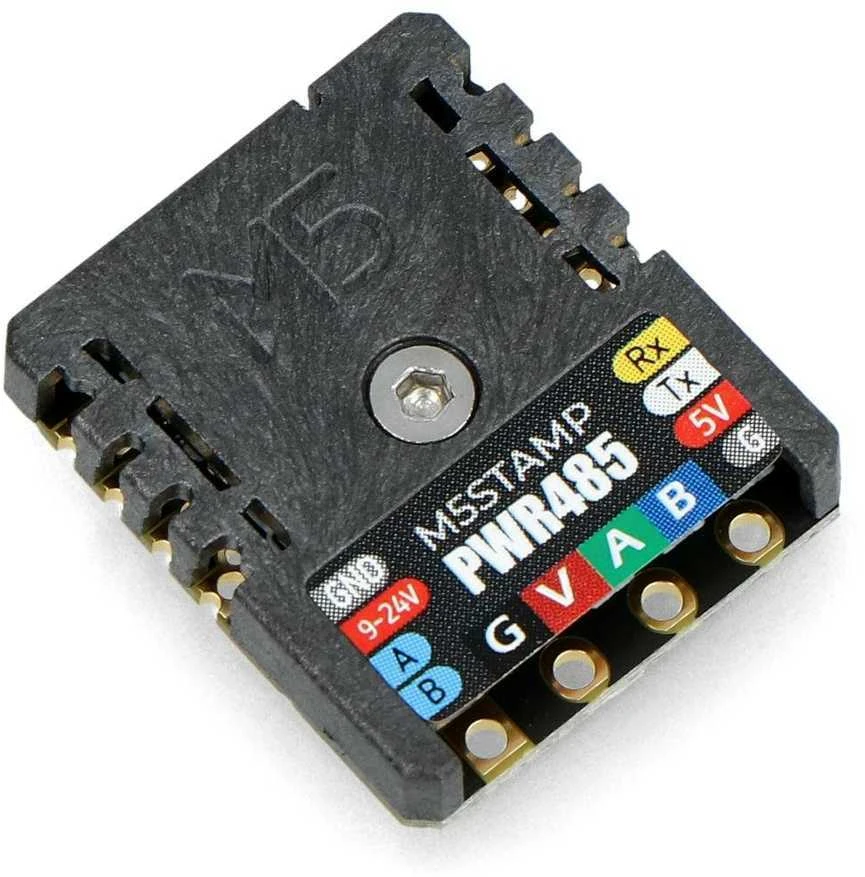

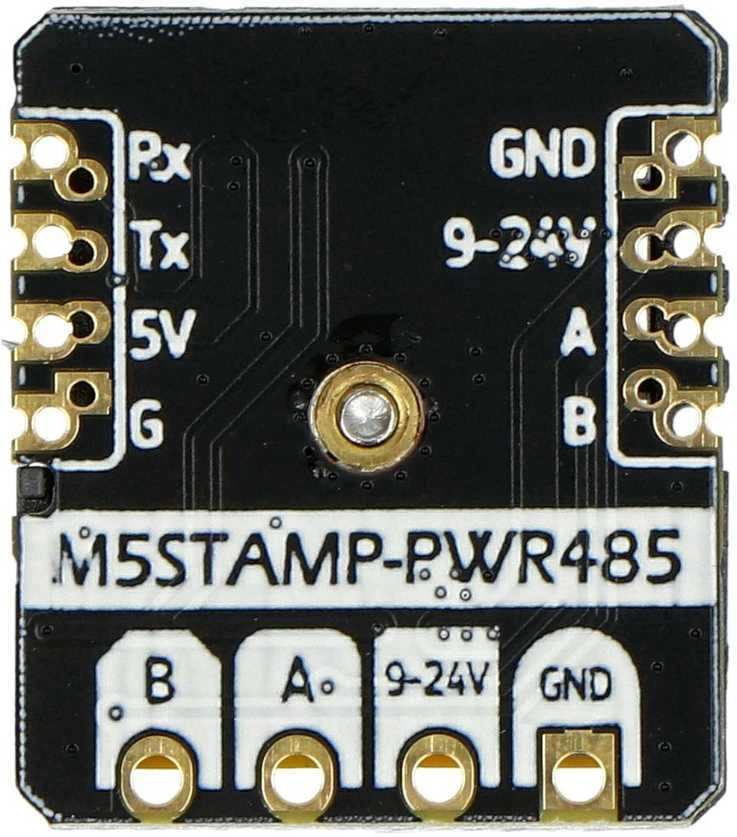

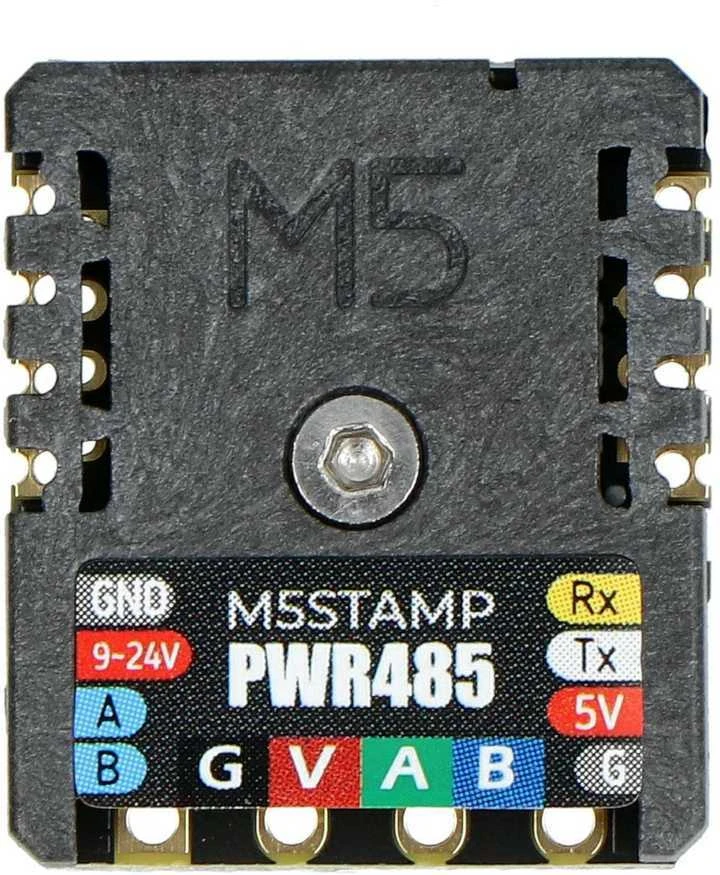

M5Stamp UART-RS485 modulis - M5Stack S001

M5Stamp UART-RS485 modulis iš M5Stack yra vieneto tipo išplėtimas kaip RS485 ryšio išplėtimo plokštė, kuri paverčia MCU nuosekliojo prievado 3,3 V TTL lygį į diferencialinį signalą, atitinkantį RS485 standartą. Mažas modulio dydis leidžia jį integruoti su įvairiais įrenginiais, siekiant juos išplėsti RS485 sąsaja.

Pagrindinės savybės:

• 2x RS485 sąsajos išplėtimai (lygiagrečiai), galimybė prisijungti prie dviejų įrenginių vienu metu
• Raudonas LED indikatorius
• PWR485 sąsaja palaiko maitinimą nuo 9 V iki 24 V DC
• Perdavimo greitis:
• Stabilus perdavimo greitis: 9600 bps / 115200 bps
• Išbandytas maksimalus perdavimo greitis: 128000 bps
• Galimi trys jungčių tipai (SMT, DIP, laidiniai)
• Aukščiausia temperatūra: 230 °C

• RS485 siųstuvas-imtuvas: SP485EEN-L/TR
• Maitinimas: PWR485 sąsaja palaiko maitinimą nuo 9 V iki 24 V. TTL pusės įtampa yra 5 V
• Rekomenduojamas duomenų perdavimo sparta: 9600 bps / 115200 bps
• Palaikoma įtampa: DC 5 V 3,2 mA, DC 12 V 2,8 mA, DC 24 V 2,1 mA
• Loginė įtampa: 3,3 V
• Matmenys: 20 x 4,6 x 23 mm
• Svoris: 5,1 g

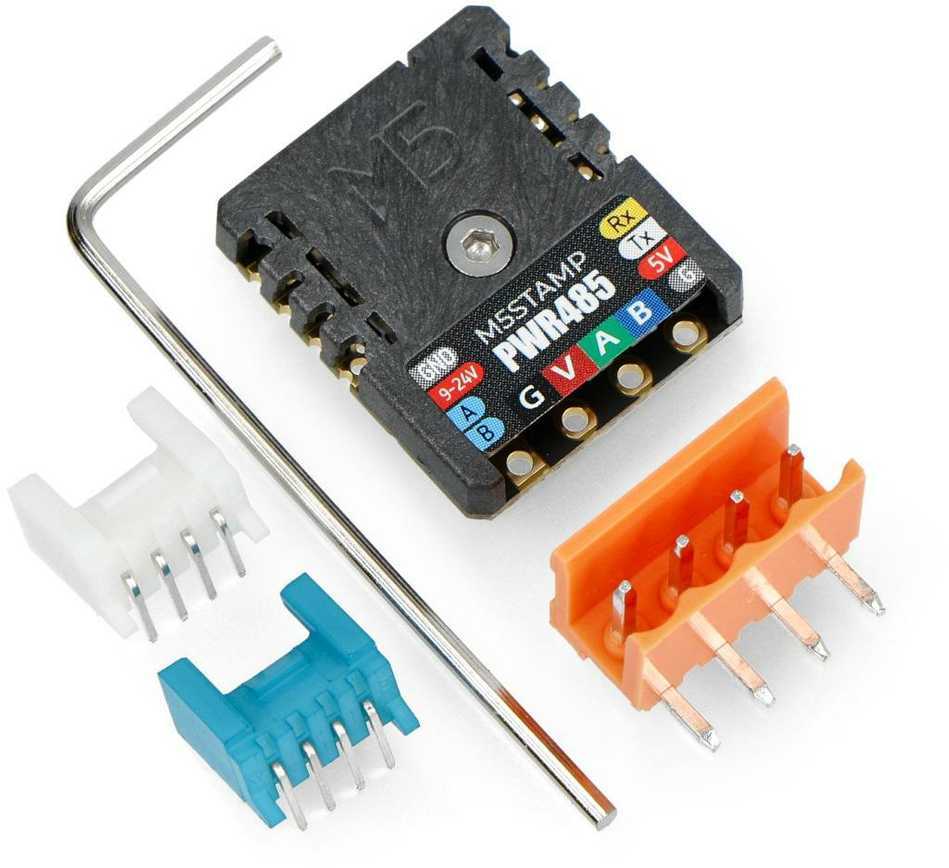

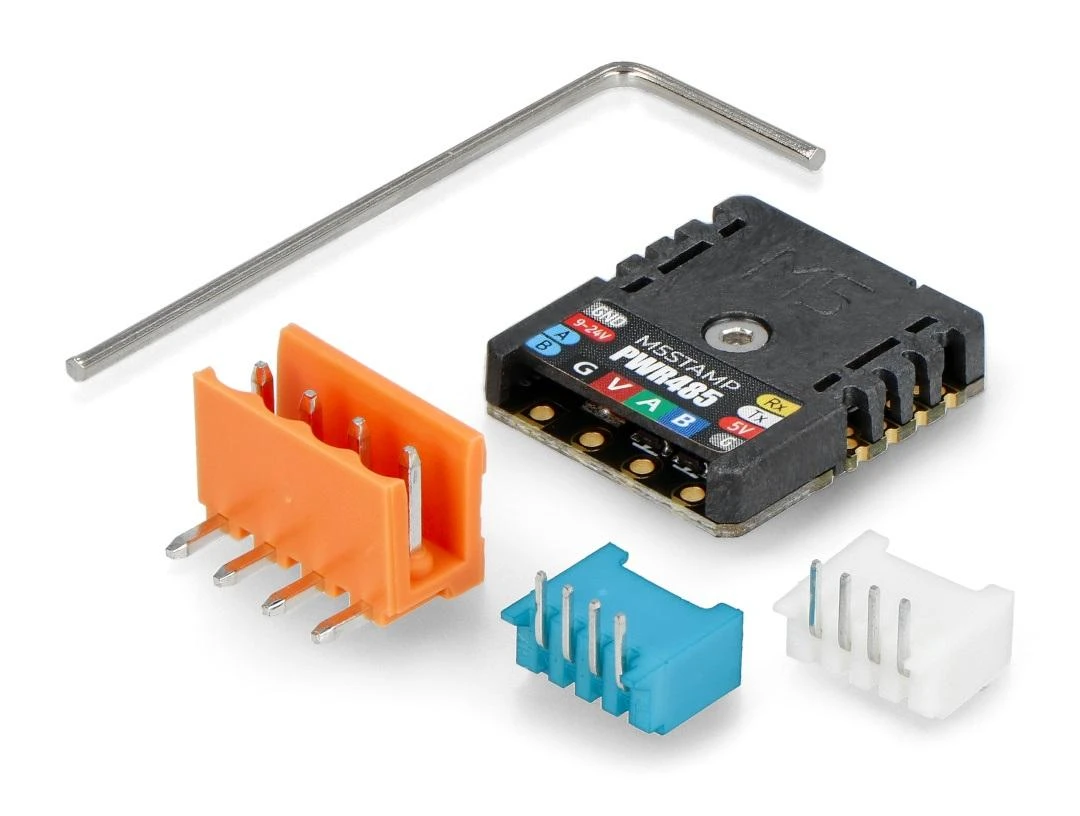

• 1x M5Stamp RS485 modulis - M5Stack - SKU: S001
• 1x HT3.96-4P lizdo jungtis
• 2x HY2.0-4P lizdo jungtys (mėlyna + balta)
• 1x 1,5 mm HEX veržliaraktis
