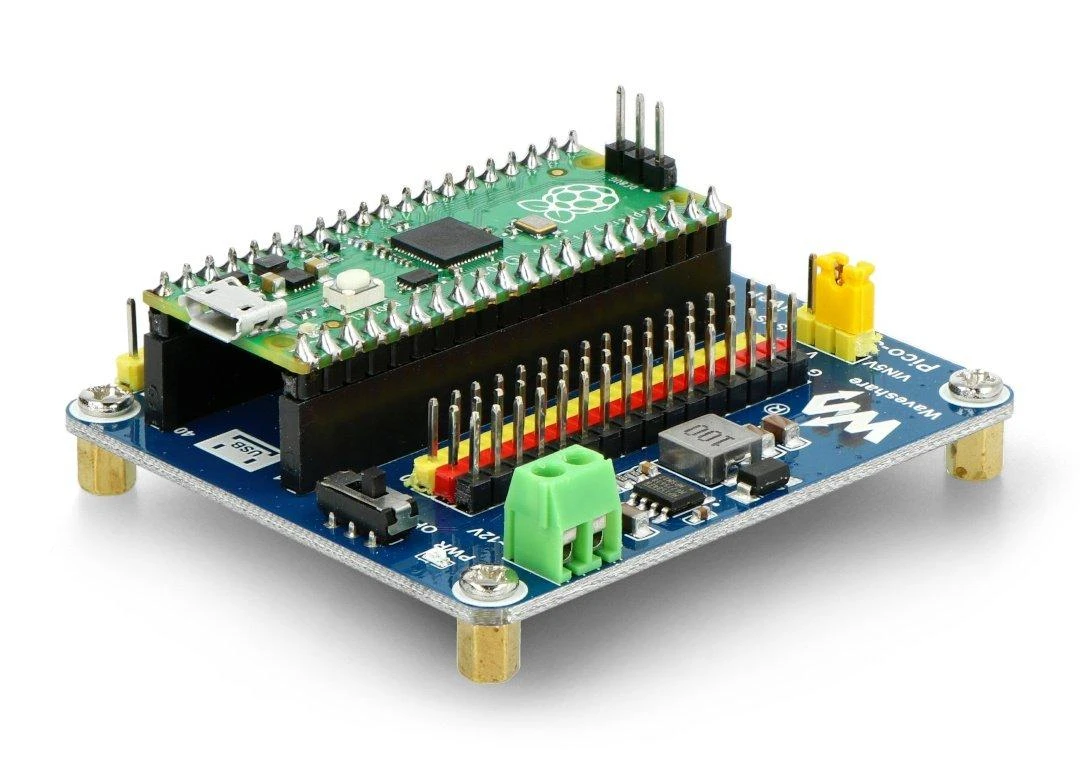

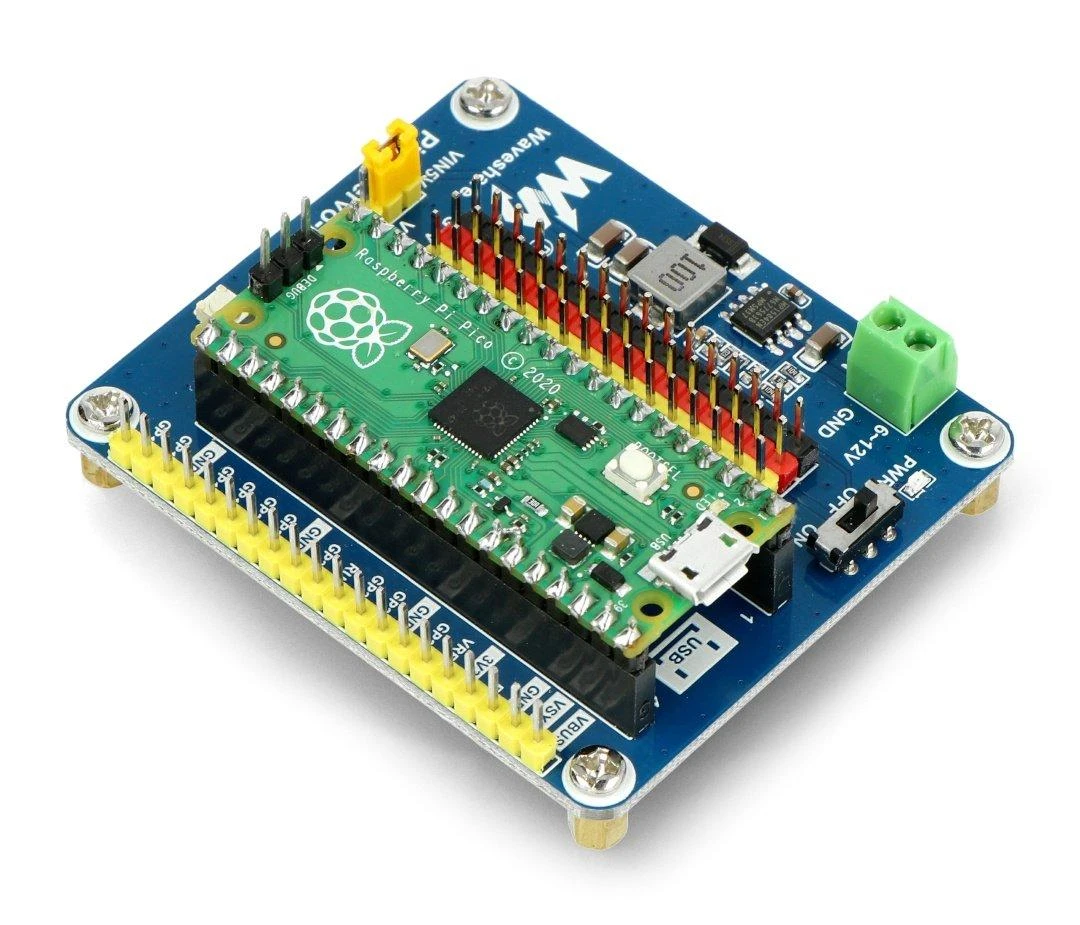

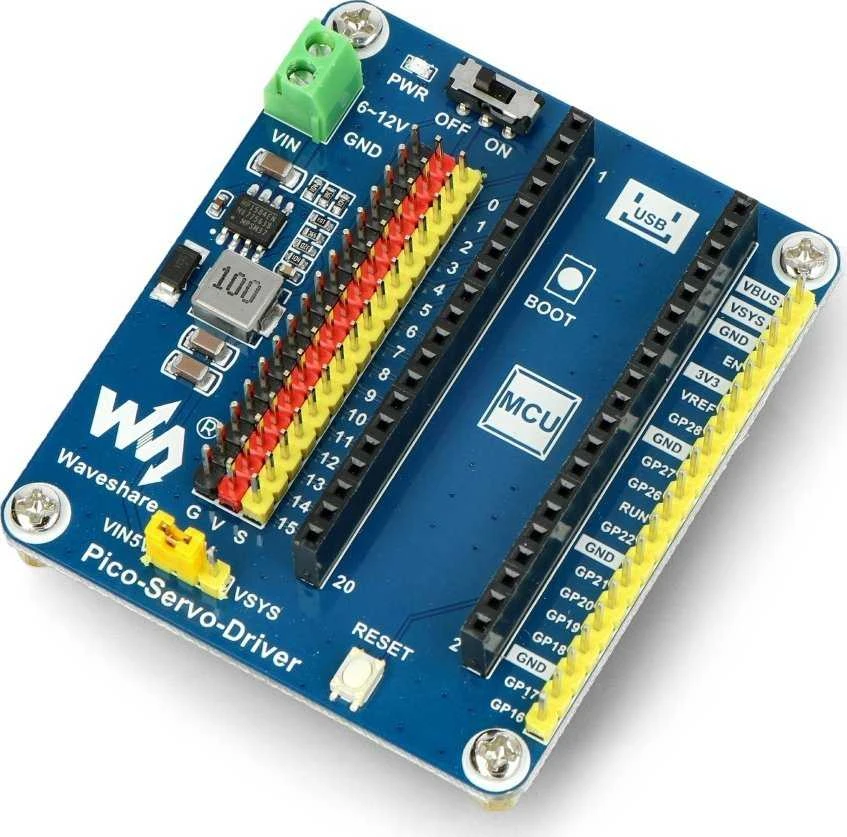

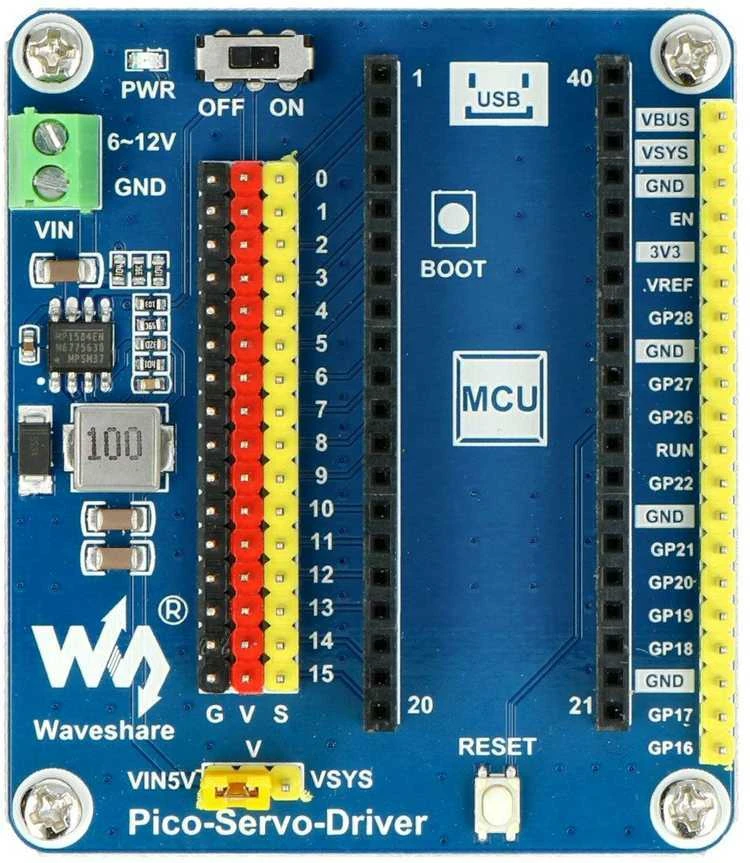

Raspberry Pi Pico išplėtimo modulis, skirtas valdyti 16 servo su 16 bitų raiška. Sąveikai naudojama PWM sąsaja. Modulis taip pat turi 5 V / maks. 3 A leidžia tiekti baterijos srovę per VIN kaištį.

Pagrindinės savybės:

Standartinė Raspberry Pi Pico jungtis
16 kanalų servo / PWM, 16 bitų skiriamoji geba kiekvienam kanalui
Įmontuotas 5 V įtampos reguliatorius, maksimali išėjimo srovė 3 A, leidžia maitinti bateriją per VIN kaištį
Standartinė servo sąsaja
Nepanaudoti GPIO kaiščiai ant auksinio kaiščio

Specifikacijos:

Maitinimo įtampa: 5 V (Pico) arba nuo 6 V iki 12 V (VIN jungtis)
Loginė įtampa: 3,3 V
Servo loginė įtampa: 5 V
Valdymo sąsaja: GPIO
Montavimo angos: 3 mm
Matmenys: 65 x 56 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-19721
Modelio pavadinimas

WSR-19721

Gamintojas Waveshare
Tipas Valdikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kiek servo variklių gali valdyti šis valdiklis?

Šis 16 kanalų servo valdiklis leidžia vienu metu valdyti iki 16 servo variklių. Tai yra patogus sprendimas robotikos ir automatizavimo projektams. Modulis naudoja aukštos raiškos PWM signalą, kuris užtikrina sklandų ir tikslų kiekvieno variklio pozicionavimą.

2. Kokią maitinimo įtampą reikia tiekti?

Modulis gali būti maitinamas per Raspberry Pi Pico (5 V) arba per atskirą VIN įvestį (nuo 6 V iki 12 V). Tai suteikia lankstumo renkantis maitinimo šaltinį. Įmontuotas stabilizatorius užtikrina reikiamą 5 V įtampą visiems prijungtiems servo varikliams.

3. Ar šis plėtinys palaiko aukštą PWM raišką?

Taip, kiekvienas iš 16 kanalų turi 16 bitų PWM skiriamąją gebą. Ši techninė specifikacija užtikrina ypatingai tikslų valdymą. Dėl to galima nustatyti labai preciziškas servo variklio kampo padėtis, kas yra svarbu detalūsems veiksmams.

4. Kaip prijungti modulį prie valdymo plokštės?

Prijungimas atliekamas labai paprastai – naudojant standartinę Raspberry Pi Pico jungtį. Šis išplėtimo modulis tiesiogiai uždedamas ant Pico GPIO kaiščių. Papildomai likę laisvi kaiščiai yra prieinami ant išvestų auksinių kontaktų kitiems priedams.

5. Kokia maksimali servo maitinimo srovė?

Integruotas 5 V įtampos reguliatorius gali tiekti iki 3 amperų srovės. Tokios galios pakanka vienu metu veikti daugeliui standartinių servo variklių. Maitinimui gali būti naudojama baterija, prijungta per specialų VIN kaištį.
