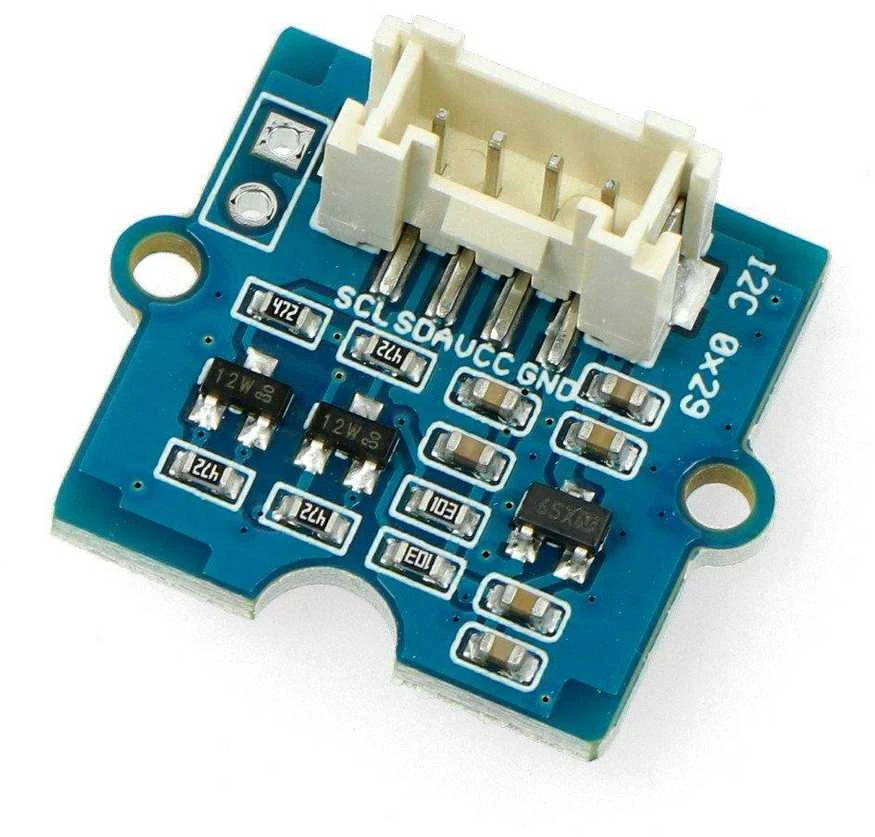

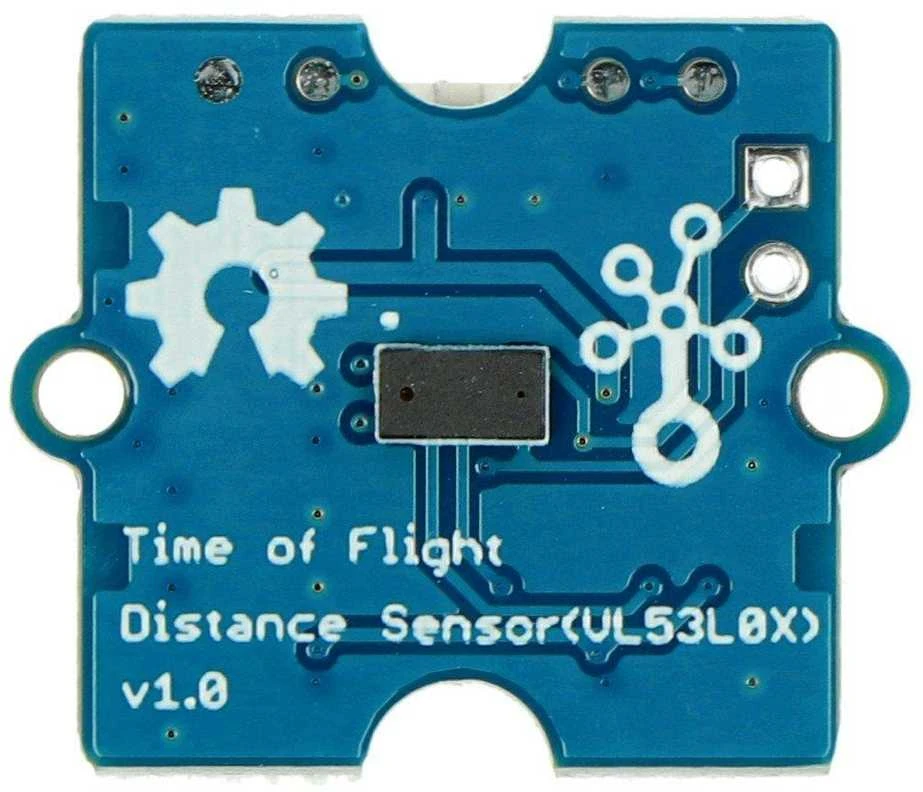

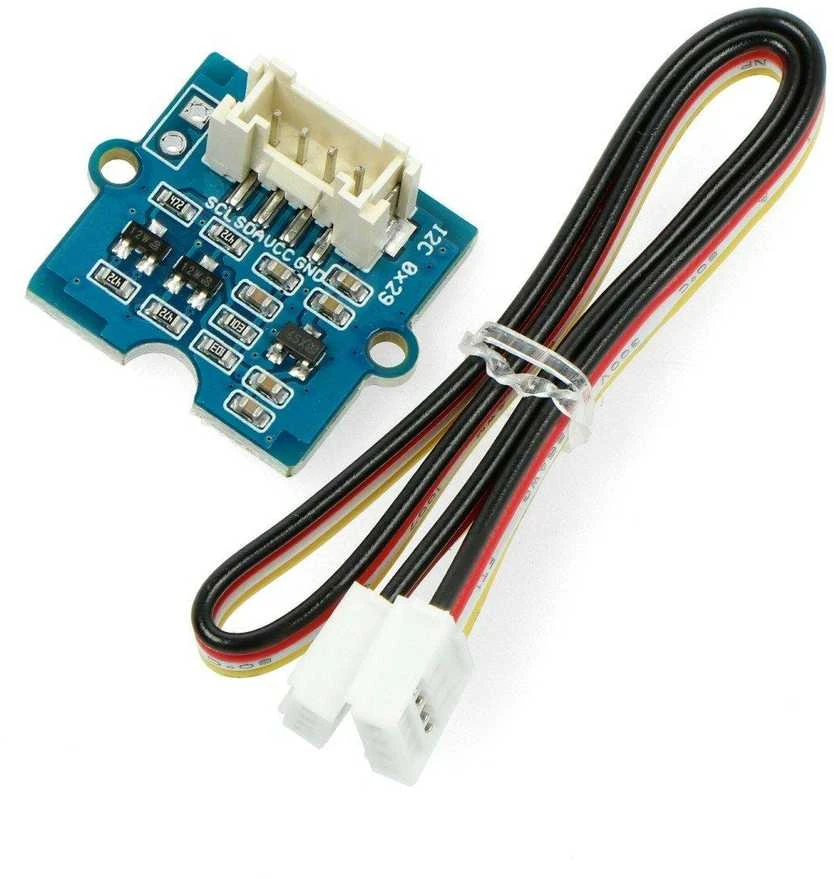

VL53L0X lazerinis atstumo jutiklis, kuris matuodamas naudojat Time of Flight technologiją. Time of Flight metodas matuoja laiką nuo infraraudonųjų spindulių lazerio impulso iki jo grįžimo į detektorių. Jame įrengtas VCSEL diodas, skleidžiantis 940 nm ilgio spindulį. Jis gali išmatuoti atstumą nuo 3 cm iki 100 cm, skiriant 1 mm skiriamąją gebą. Įrengtas Grove jungtis, sąveikauja per I2C sąsają. Maitinimo įtampa yra nuo 3,3 V iki 5 V. Komplekte laidas.

Specifikacijos:

Maitinimo įtampa: nuo 3,3 V iki 5 V
Matavimo diapazonas: nuo 30 mm iki 1000 mm
Matavimo skiriamoji geba: 1 mm
Infraraudonųjų spindulių ilgis: 940 nm
Sąsaja: I2C
Darbinė temperatūra: nuo -20 °C iki 70 °C
Matmenys: 20 x 20 x 11 mm
Svoris: 7,8 g

Nuorodos:
Gamintojo puslapis
Manualas

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Seeed Studio
Modelis

AN-15331
Modelio pavadinimas

AN-15331

Gamintojas Seeed Studio
Tipas Jutikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokį atstumą gali išmatuoti VL53L0X jutiklis?

Šis lazerinis atstumo jutiklis veikia nuo 3 cm iki 1 metro. ToF (Time of Flight) technologija leidžia pasiekti labai didelį matavimo tikslumą. Prietaisas idealiai tinka tikslioms nuotolio nustatymo užduotims, pavyzdžiui, robotikoje ar automatizavime. Jo skiriamoji geba yra 1 mm, o darbinė temperatūra – nuo -20 iki +70 laipsnių.

2. Kaip prijungti šį atstumo matuoklį?

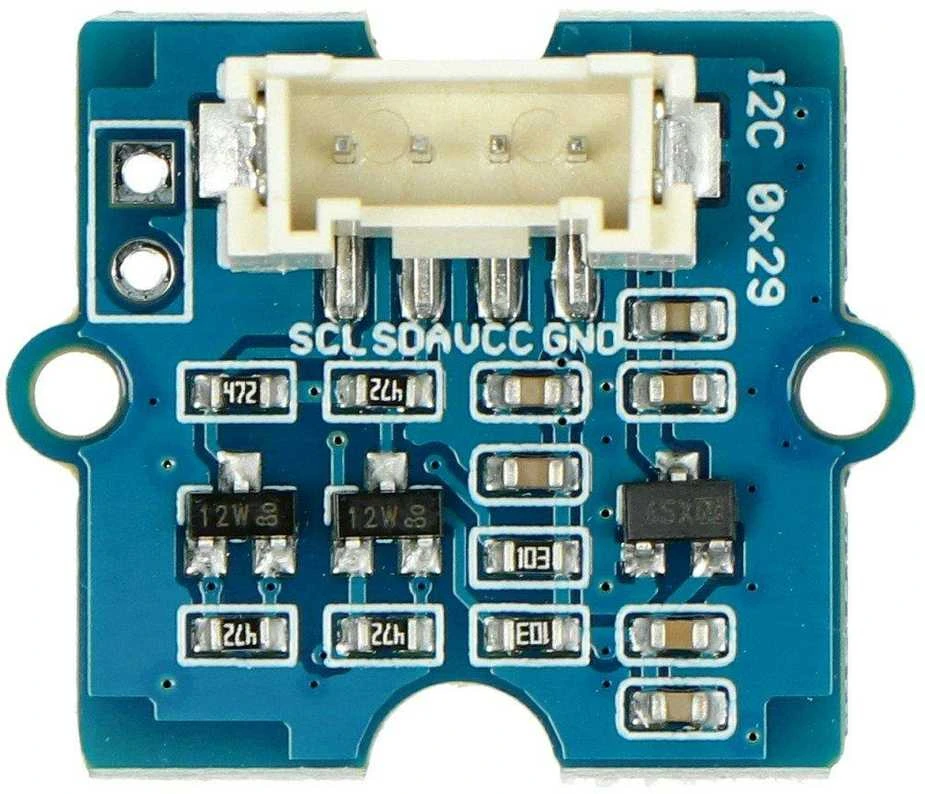

Prietaisas jungiasi naudojant standartinę Grove jungtį, o komunikacija vyksta per I2C sąsają. Tai labai supaprastina ryšį su populiariais mikrovaldiklių plokštėmis, tokiomis kaip Arduino ar Raspberry Pi. Komplekte yra reikalingas laidų rinkinys. Maitinimui pakanka nuo 3,3 iki 5 voltų įtampos.

3. Kokia matavimo technologija čia naudojama?

Naudojama lazerinė laiko skrydžio (ToF) technologija. Ji matuoja laiką, per kurį infraraudonasis impulsas nuskrenda iki objekto ir grįžta atgal. Šis principas užtikrina greitą ir stabilų veikimą. Spindulį skleidžia 940 nm VCSEL diodas, kuris yra saugus akims.

4. Ar šis sensorius tinka matuoti trumpus nuotolius?

Taip, jis puikiai tinka artimiems matavimams, pradedant nuo 30 milimetrų. Trumpų distancijų nustatymas yra vienas iš šio komponento privalumų. Jis gali būti naudojamas mažų objektų aptikimui ar lygio kontrolėje. Toks diapazonas yra įprastas aukštos tikslumo lazeriniams jutikliams.

5. Koks yra šio modulio fizinis dydis?

Modulio matmenys yra 20 x 20 x 11 milimetrų, o jo svoris – maždaug 7,8 gramo. Toks kompaktiškas korpusas leidžia lengvai integruoti įvairius elektroninius projektus. Maži gabaritai yra svarbus kriterijus renkantis komponentą. Gauti parametrai atitinka daugumos prototipavimo poreikių.
