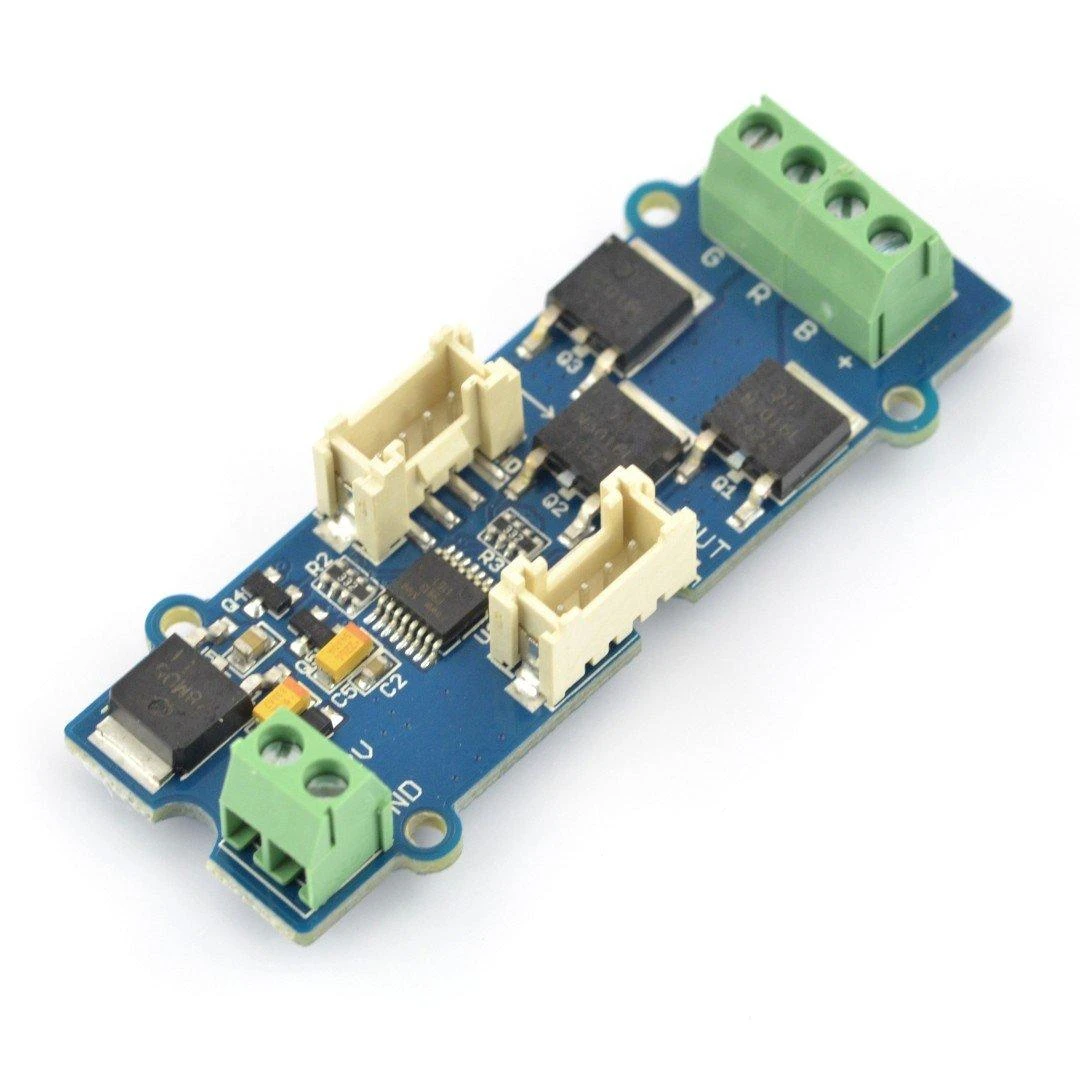

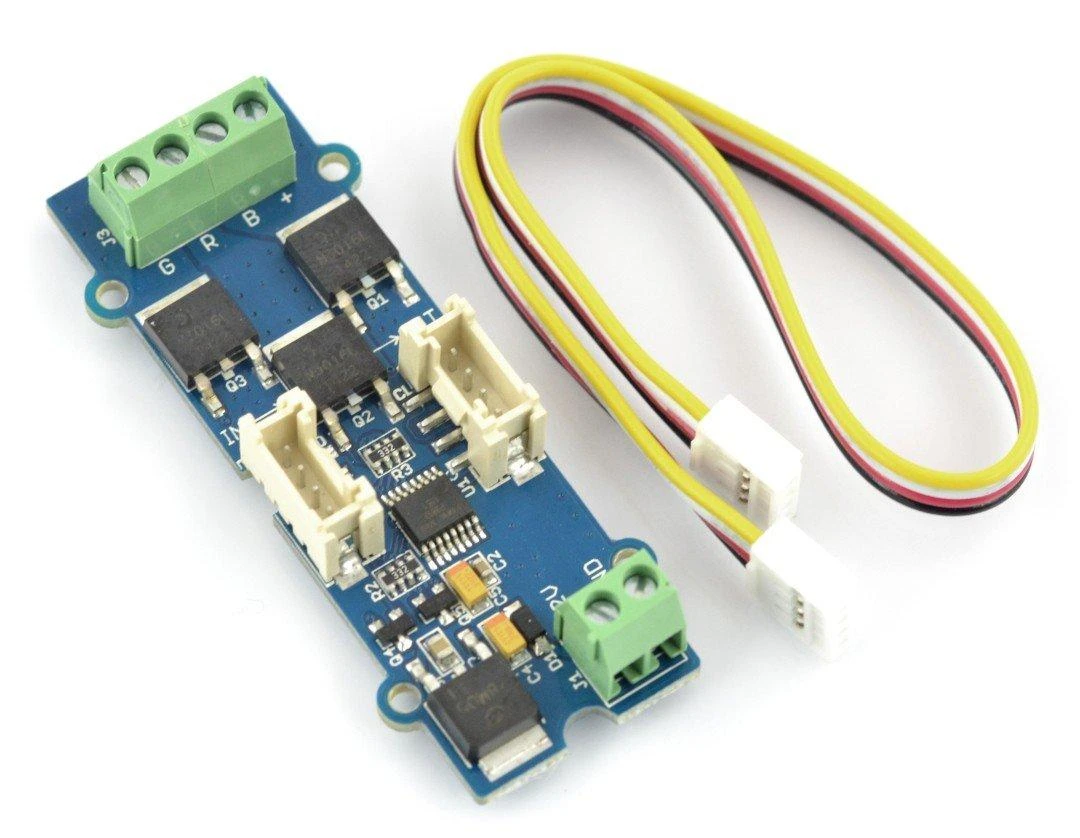

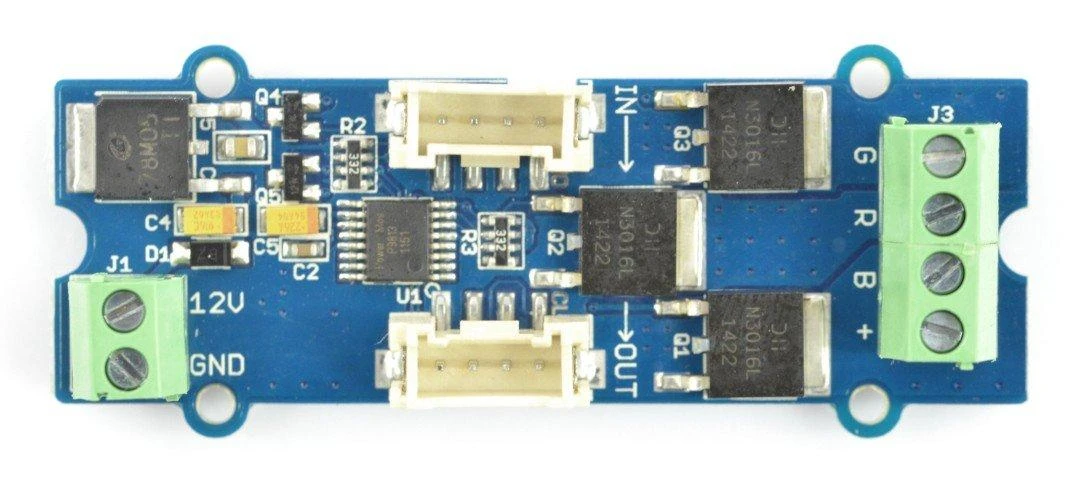

Modulis, leidžiantis valdyti vienspalvių LED juostų ryškumą su LED RGB ryškumu ir spalvomis. Jame yra 2 kontaktų jungtys, maitinimo šaltinio varžtų jungtis, 4 kontaktų varžtų gnybtų jungtis ir dvi 4 kontaktų Grove sąsajos jungtys. Jis gali tiekti 2 m juostą su 9 V ir 5 m juostą su 12 V. Komplekte yra laidas, pritaikytas Seeedstudio Base Shield v2.0.

Specifikacijos:

Veikia su

LED RGB juosta 12 V ir 9 V
LED juosta vienspalvė (su balta šviesa)

Didžiausia srovė: 3 A
Išėjimai yra PWM signalai
Darbinė įtampa:

iki 9 V 2 m juosta
iki 12 V 5 m juosta

Plokštė dirba su Arduino Uno, Mega ir jų dariniais
Kaskados jungties galimybė
Matmenys: 60 x 20 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Seeed Studio
Modelis

AN-04443
Modelio pavadinimas

AN-04443

* Anksčiau taikyta Varle.lt kaina

Gamintojas Seeed Studio
Tipas Valdikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kokias LED juostas gali valdyti Seeed Studio Grove valdiklis?

Šis LED juostų valdiklis palaiko 12 V RGB ir 9 V vienspalves (baltos šviesos) juostas. Jis tinka valdyti iki 5 metrų ilgio juostą, kai naudojama 12 voltų maitinimo šaltinis. Valdiklis generuoja PWM signalus, kurie leidžia tiksliai reguliuoti šviesos ryškumą arba RGB spalvų intensyvumą.

2. Kaip prijungti modulį prie Arduino plokštės?

Modulis jungiasi prie Arduino Uno arba Mega naudojant specialų Grove laidą, kuris paprastai įeina į komplektą. Šis laidus prijungti reikia prie vienos iš dviejų modulyje esančių 4 kontaktų Grove sąsajų. Tai labai supaprastina montavimą, nes nereikia litavimo ar sudėtingų laidų.

3. Ar galima valdyti kelias LED juostas vienu metu?

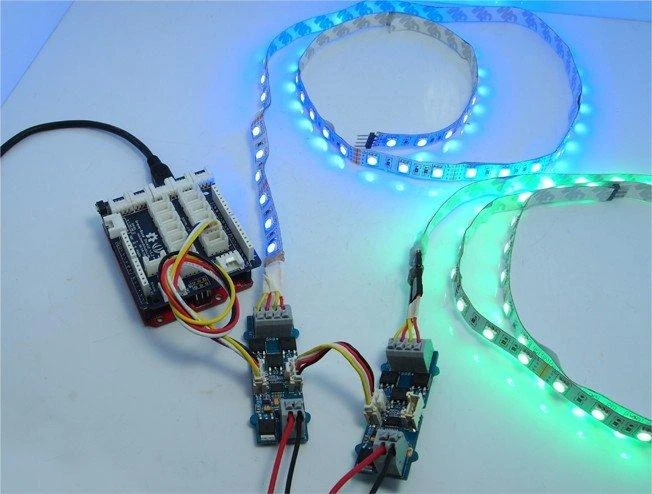

Taip, šis LED modulis turi kaskados jungties galimybę. Tai reiškia, kad galite nuosekliai prijungti kelis tokius pačius valdiklius, kad valdytumėte daugiau nei vieną šviesos juostą iš vieno valdymo taško. Kiekvienas toks valdiklis valdo savo prijungtą juostą nepriklausomai.

4. Kokią srovę gali atlaikyti šis valdiklis?

Prietaisas gali perduoti iki 3 amperų (A) srovę, kuri yra pakankama daugumai namų apšvietimo projektų. Didžiausia leistina srovė lemia, kokio ilgio ir galios LED juostą galite saugiai prijungti. Šis parametras yra labai svarbus, kad įrenginys neperkaistų ir tarnautų ilgai.

5. Ar reikia papildomo maitinimo šaltinio?

Taip, moduliui reikalingas atskiras 9 V arba 12 V maitinimas, priklausomai nuo jungiamos juostos ilgio. Jis turi specialius varžtų gnybtus, prie kurių ir prijungiamas išorinis maitinimo blokas. Arduino plokštė tiekia tik valdymo signalus, o ne pagrindinę energiją šviesai.
