RTC realaus laiko laikrodžio modulis...

Name: RTC realaus laiko laikrodžio modulis PCF8523 - STEMMA QT/Qwiic - Adafruit 5189
Brand: Adafruit
SKU: 18711948
Price: 14.50 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

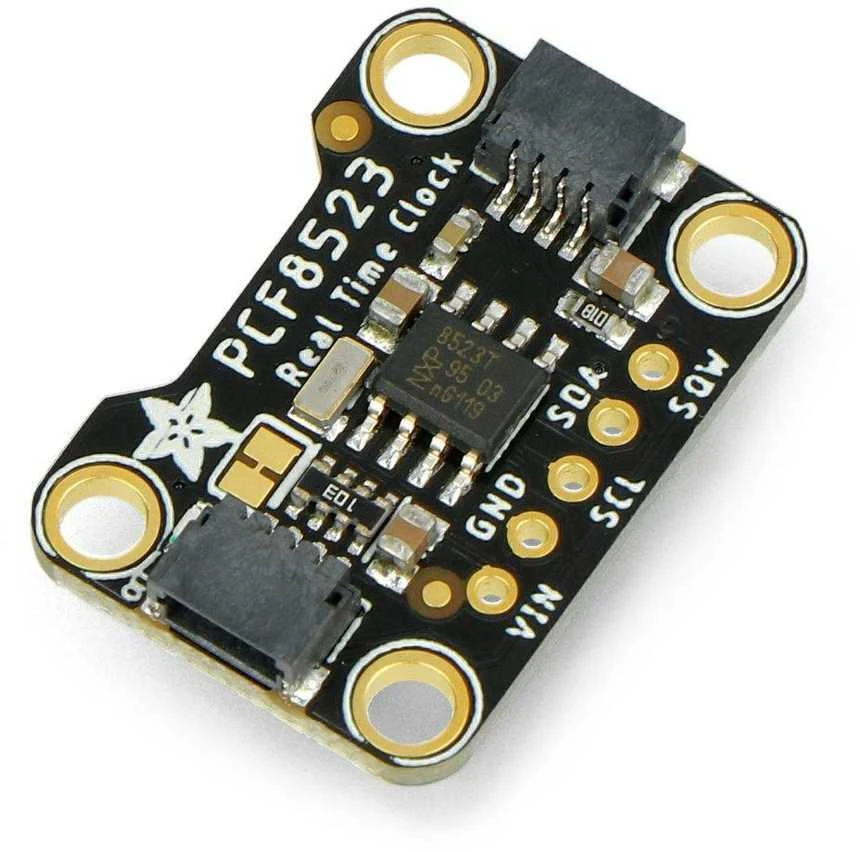

Realaus laiko laikrodžio (RTC) modulis, pagamintas Adafruit ir turintis PCF8523 lustą. Tai taip pat kalendorius, optimizuotas mažoms energijos sąnaudoms. Duomenys perduodami nuosekliai per I2C magistralę, maksimaliu duomenų perdavimo greičiu iki 1000 kbit/s. RTC PCF8523 realaus laiko laikrodžio modulyje taip pat yra baterijos lizdas. Akumuliatoriaus dėka maitinimas palaikomas net ir nutrūkus pagrindiniam įrenginio maitinimui.

Specifikacijos:

Maitinimo įtampa: nuo 3 V iki 5 V
Sąsaja: I2C magistralė
I2C adresas: 0x68
Duomenų skiriamoji geba: nuo sekundžių iki metų
Gaminio dydis: 22,5 x 21 mm

Komplekte

RTC realaus laiko laikrodžio modulis PCF8523 - STEMMA QT/Qwiic - 1 vnt
2,544 mm rastro auksinių kaiščių juosta savaiminiam litavimui - 1 vnt

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-20176
Modelio pavadinimas

AN-20176

Gamintojas Adafruit
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti RTC modulį PCF8523 prie Arduino?

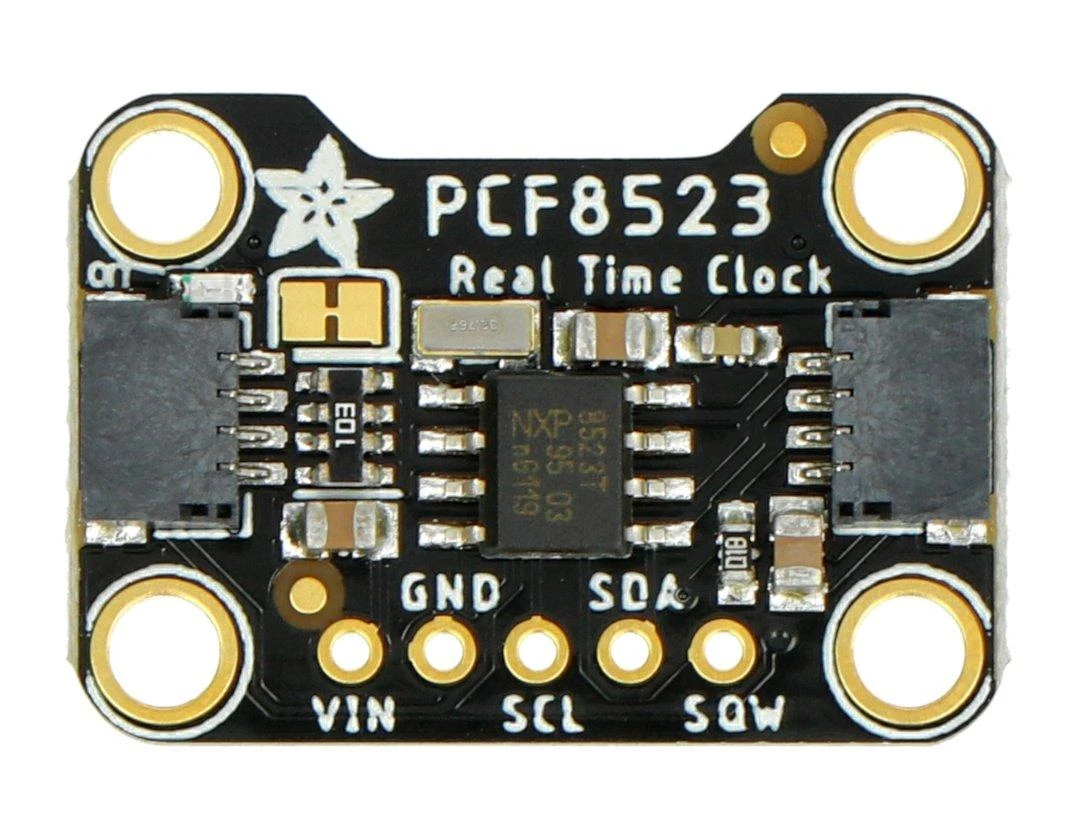

Modulis jungiamas per I2C magistralę. Prie Arduino prijunkite srovės (VCC), žemės (GND) ir duomenų linijas (SDA, SCL). Jo I2C adresas yra 0x68. Adafruit pateikia išsamią biblioteką ir pavyzdžius, kurie palengvina programavimą. Taip pat galima naudoti STEMMA QT arba Qwiic laidus.

2. Ar šis laikrodžio modulis veikia su 3,3 V logika?

Taip, modulis priima maitinimo įtampą nuo 3 V iki 5 V. Jis puikiai veikia tiek su 3,3 V, tiek su 5 V loginiais įrenginiais. Dėka integruoto PCF8523 lusto, jis užtikrina stabilų laiko skaičiavimą net esant žemesnei įtampai. Tai tinka tiek naujesnėms, tiek senesnėms plokštėms.

3. Kokia maksimali duomenų perdavimo sparta I2C magistrale?

Maksimalus duomenų perdavimo greitis per I2C magistralę siekia iki 1000 kbit/s. Tokia sparta leidžia greitai sinchronizuoti laiką. Modulis naudoja standartinį I2C adresą 0x68, todėl jį lengva integruoti su daugeliu mikrovaldiklių, kurie palaiko tokį ryšio protokolą.

4. Ar komplekte yra baterija laikui išlaikyti?

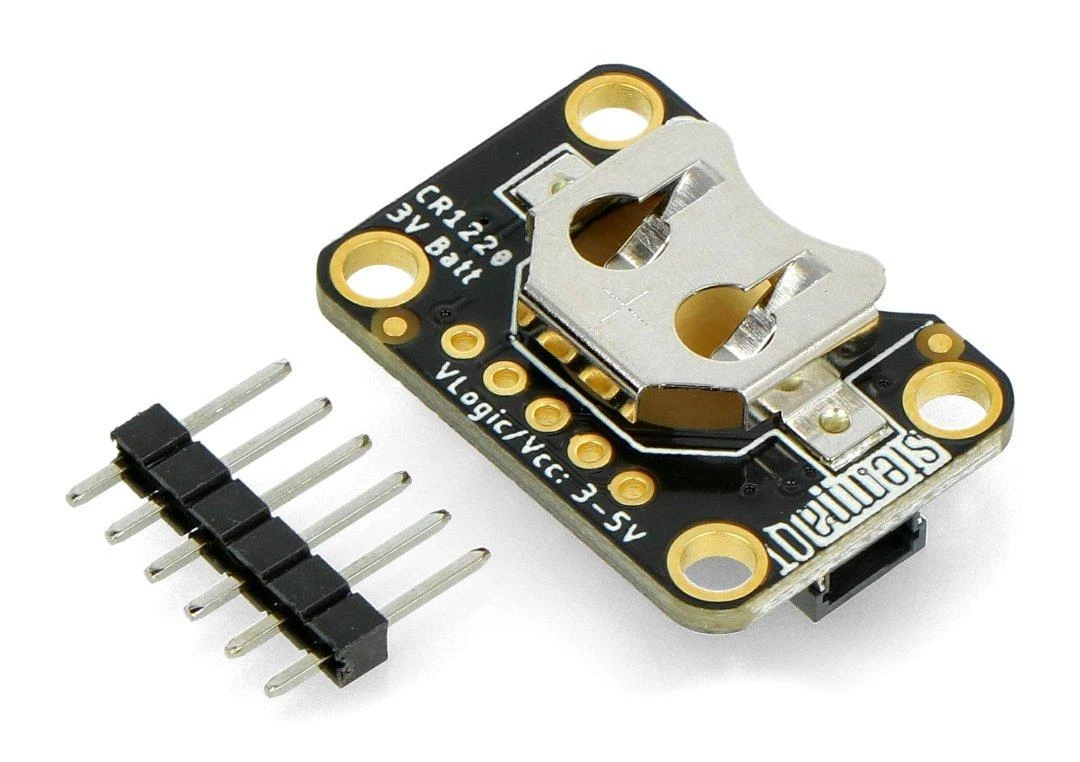

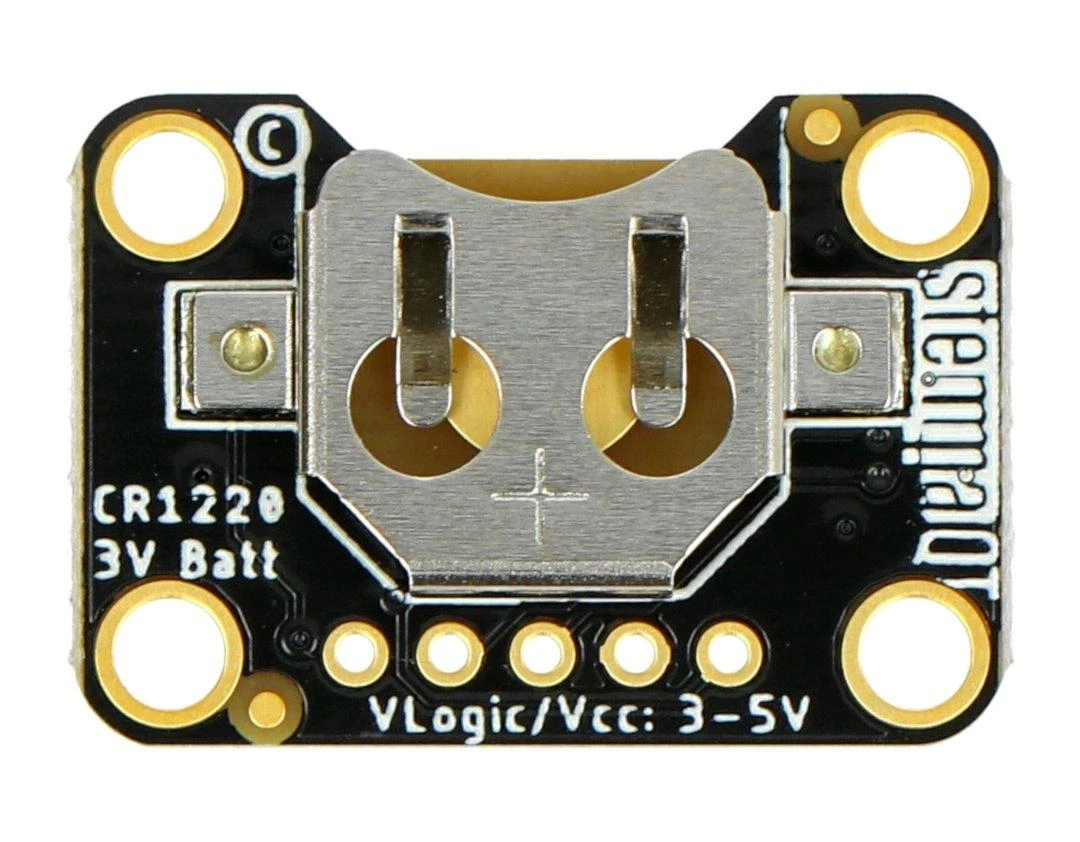

Komplekte nėra baterijos, tačiau modulyje yra lizdas CR1220 tipo baterijai. Ji palaiko maitinimą, kai pagrindinis įrenginys yra išjungtas. Taip laikrodis toliau skaičiuoja teisingą laiką ir datą. Bateriją reikia įsigyti atskirai, ji nėra pridedama prie modulio.

5. Kokio dydžio yra realaus laiko laikrodžio modulis?

Modulio išmatavimai yra 22,5 mm x 21 mm – jis kompaktiškas ir lengvai telpa ant duonos lentelės arba korpuse. Maži matmenys leidžia jį naudoti ribotos erdvės projektuose. Pridedama kaiščių juosta savaiminiam litavimui užtikrina tvirtą sujungimą su pagrindine plokšte.
