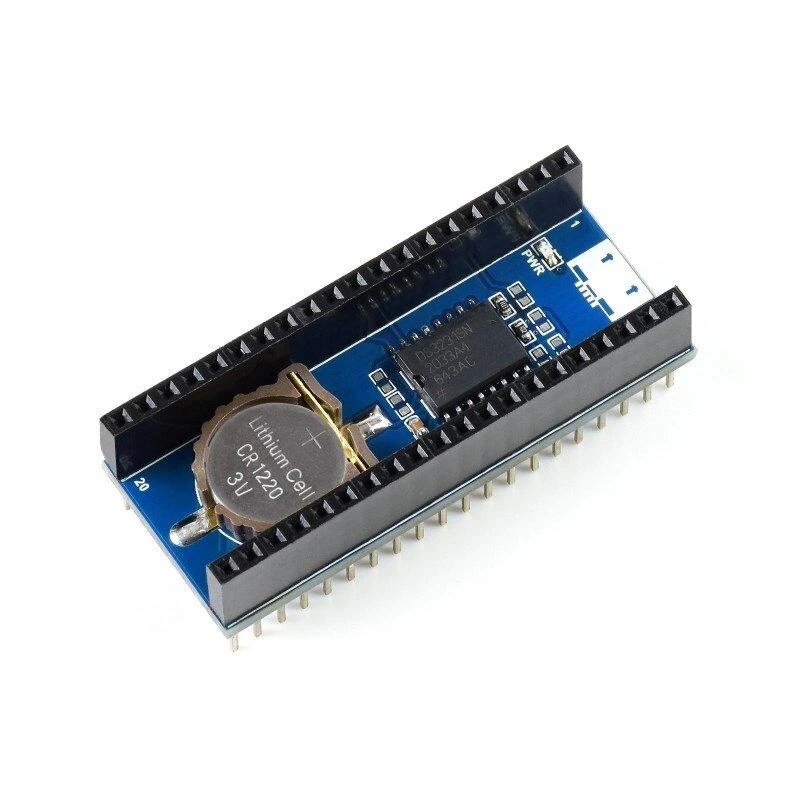

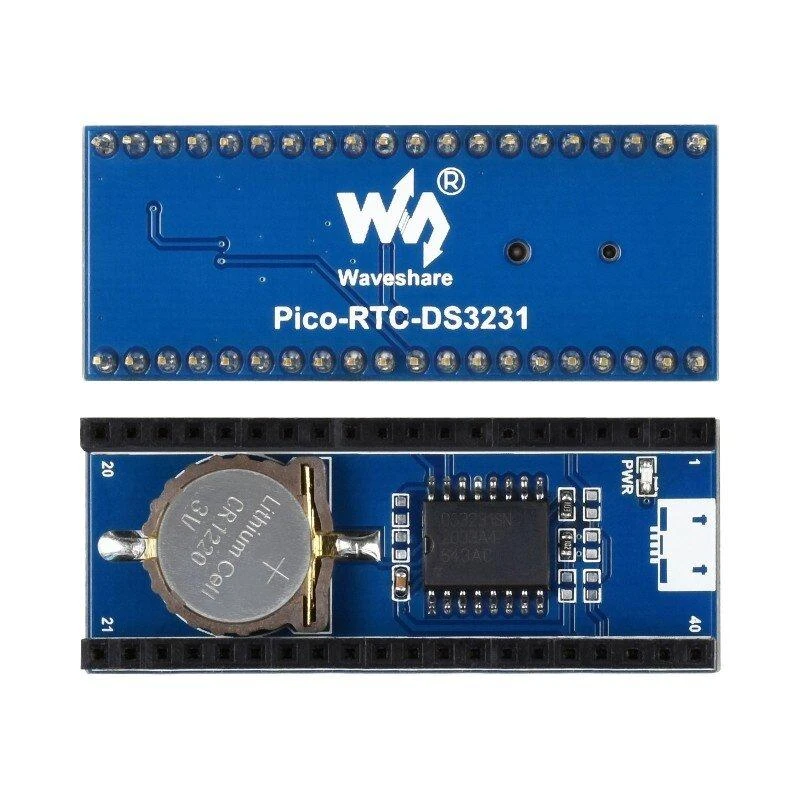

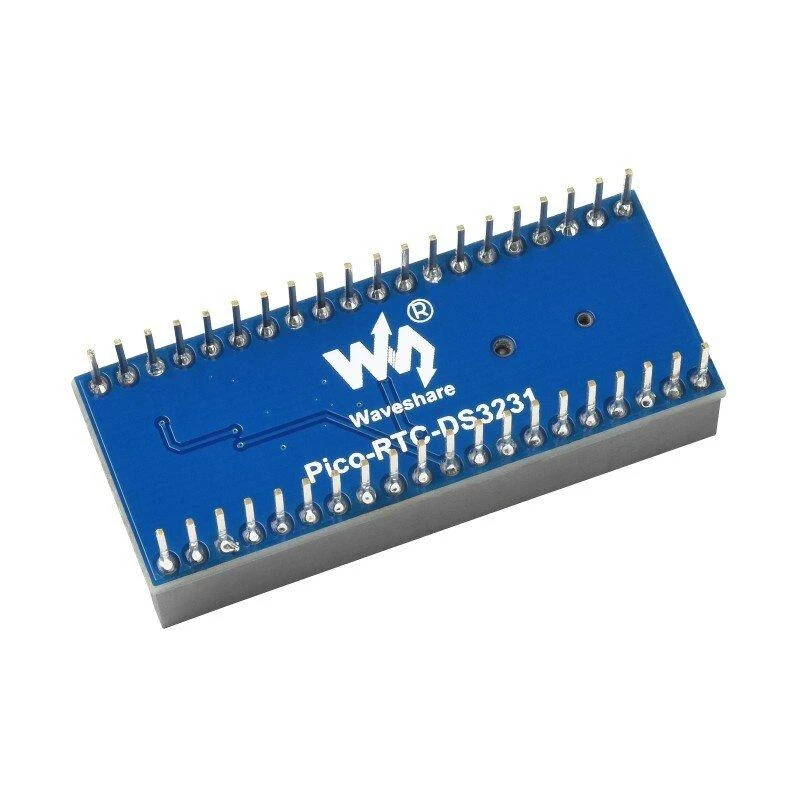

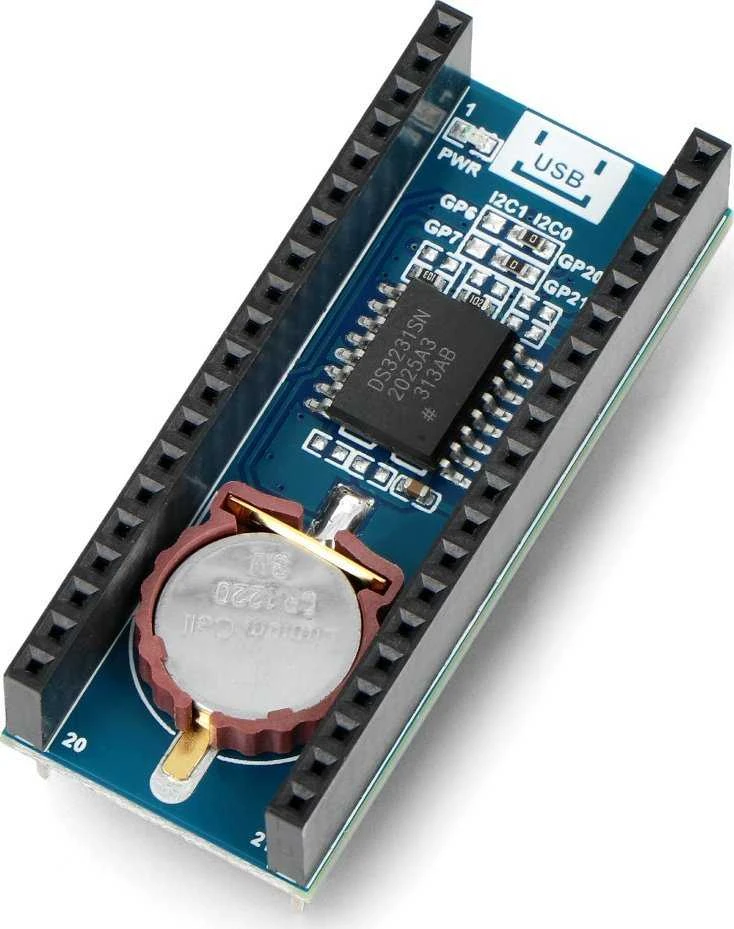

Raspberry Pi Pico išplėtimo modulis RTC realaus laiko laikrodžio pavidalu. Su didelio tikslumo lustu DS3231 naudoja I2C magistralę, kad galėtų sąveikauti su Raspberry Pi Pico. Jo dizainas leidžia pridėti kelis periferinius įrenginius, kurie jungiasi vienas su kitu. Plokštėje yra papildomas laikiklis CR1220 pastilinėms baterijoms. RTC laikrodis skaičiuoja sekundes, minutes, valandas, dienas, mėnesius ir metus, keliamųjų metų kompensacija galioja iki 2100. Laikas rodomas dviem formatais: 24 valandų arba 12 valandų su AM/PM indikatoriumi. Be to, jis turi du programuojamus pavojaus signalus.

Specifikacijos:

Suderinamas su Raspberry Pi Pico
RTC lustas: DS3231
Realaus laiko skaičiavimas: sekundės, minutės, valandos, dienos, mėnesiai ir metai (su keliamųjų metų kompensacija, kuri galioja iki 2100)
Laiko formatas: 24 valandų/12 valandų su AM/PM indikatoriumi
Signalizacija: 2 programuojami aliarmai
Darbinė įtampa: 3,3 V
Alternatyvus maitinimo šaltinis: elementas CR1220
Įmontuotas laikiklis papildomai baterijai: taip
Energijos suvartojimas: 100 nA (atsarginės duomenų kopijos metu)
Sąsaja: I2C
Įrengtos standartinės jungtys, skirtos prisijungti prie Raspberry Pi Pico
Darbinė temperatūra: nuo -40 °C iki 86 °C
Išoriniai matmenys: 52 x 21 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-18989
Modelio pavadinimas

AN-18989

Gamintojas Waveshare
Tipas Moduliai

Atsiliepimų nėra

Atsiliepimų politika

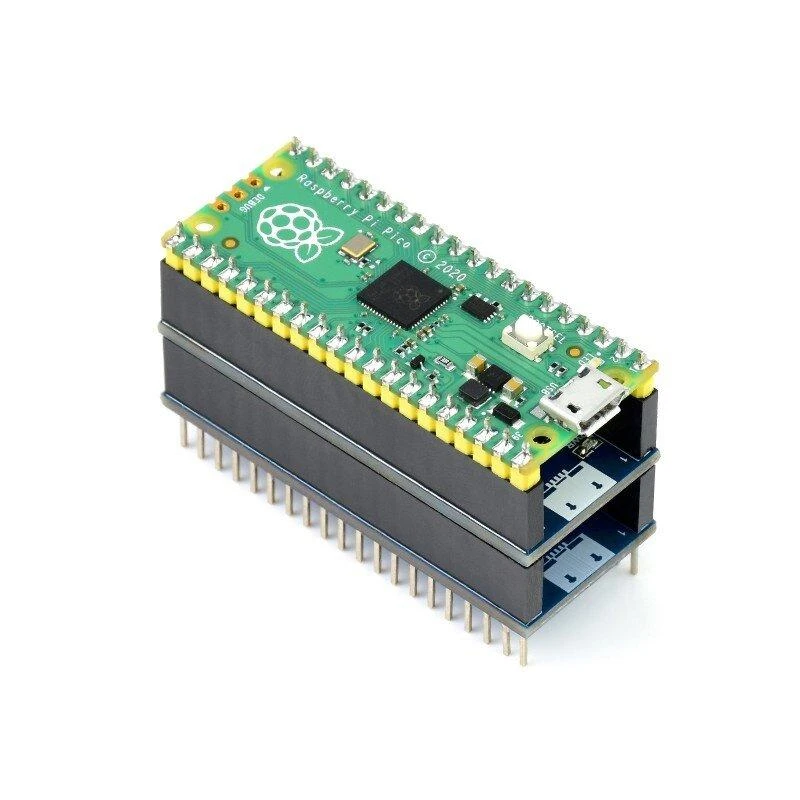

1. Kaip šis laikrodžio modulis jungiasi prie Raspberry Pi Pico?

Šis RTC modulis suderinamas su Raspberry Pi Pico ir jungiasi per I2C sąsają. Ši standartinė jungtis leidžia lengvai prijungti modulį be papildomų laidų. Plokštėje yra įmontuotos lizdų jungtys, kurios tiesiogiai atitinka Pico kontaktus. Tai patogu ir greita integracijos į projektą galimybė.

2. Kokio tipo baterija reikalinga atsarginiam maitinimui?

Atsarginiam maitinimui reikalinga 3 voltų pastilinė baterija CR1220. Ji įdedama į specialų laikiklį modulyje ir palaiko laikrodžio veikimą, kai pagrindinis maitinimas išjungtas. Tai užtikrina, kad laikas ir data nebus pamiršti. Tokios baterijos yra plačiai prieinamos ir paprastai keičiamos.

3. Ar šis modulis turi signalizacijos funkciją?

Taip, šis realaus laiko laikrodis turi du visiškai programuojamus aliarmus. Šie signalai gali būti nustatyti įvairiems įvykiams priminti, pavyzdžiui, laiko intervalams ar grafiko punktams. Jų konfigūravimas atliekamas per I2C sąsają. Tai praplečia modulio panaudojimo galimybes įvairiuose automatizavimo projektuose.

4. Kokio tikslumo yra DS3231 luste esantis laikrodis?

DS3231 lustas yra labai tikslus ir skirtas ilgalaikiam darbui. Jis automatiškai skaičiuoja keliamuosius metus iki 2100 metų, todėl data visada bus teisinga. Temperatūros kompensacija padeda išlaikyti stabilumą. Dėl šių savybių jis puikiai tinka projektams, reikalaujantiems patikimos chronometražo.

5. Kokia yra šio prietaiso darbinė temperatūra?

Šis laikrodžio modulis gali veikti plačiame temperatūrų diapazone nuo -40 iki +86 laipsnių Celsijaus. Toks atsparumas ekstremalioms sąlygoms leidžia naudoti jį ne tik patalpose, bet ir lauke. Tai svarbi savybė projektuojant įrenginius, kurie veiks skirtingomis klimato sąlygomis.
