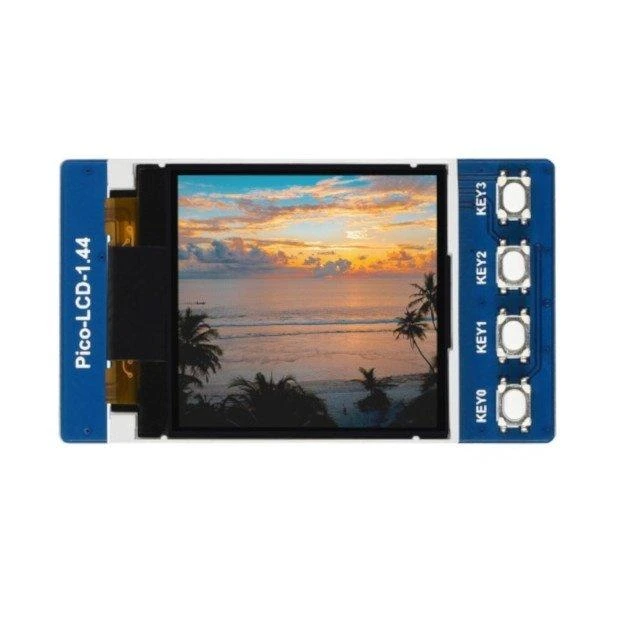

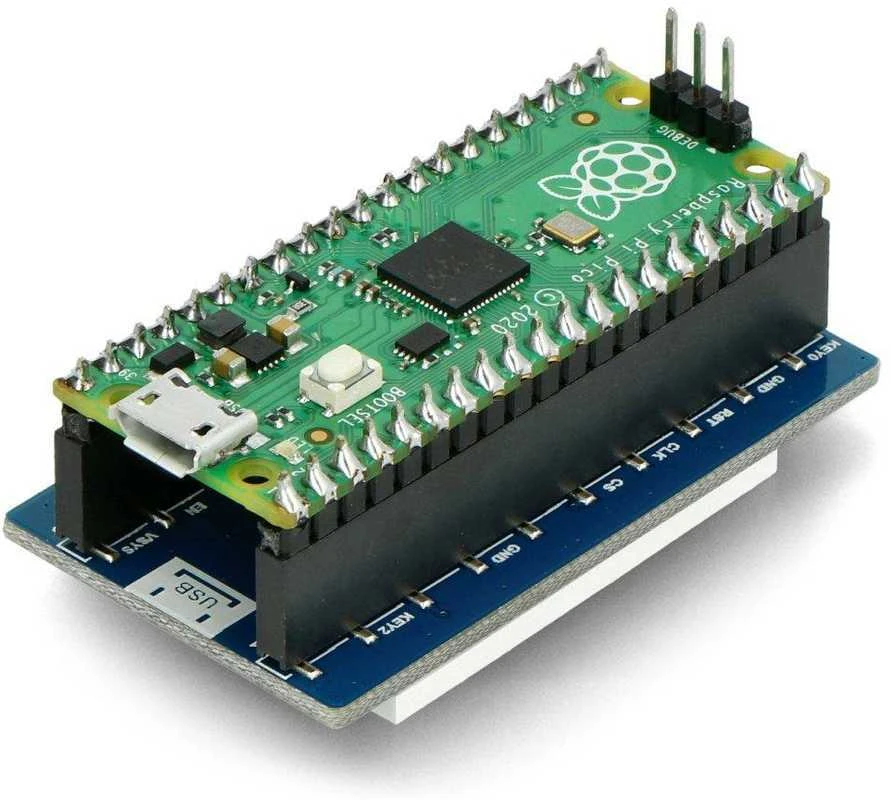

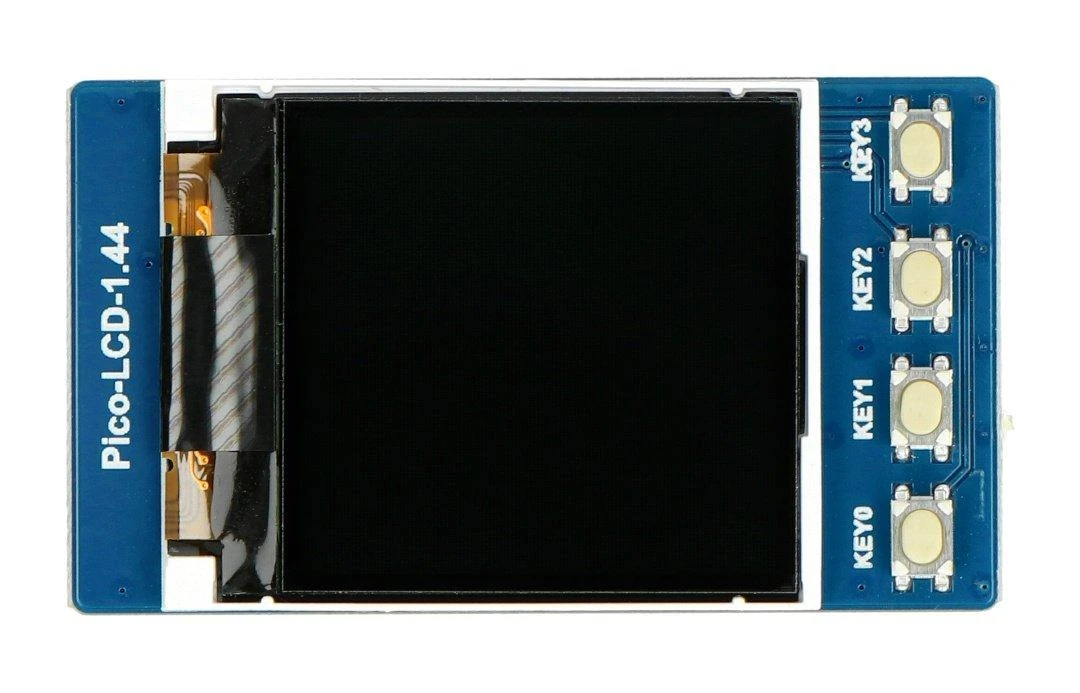

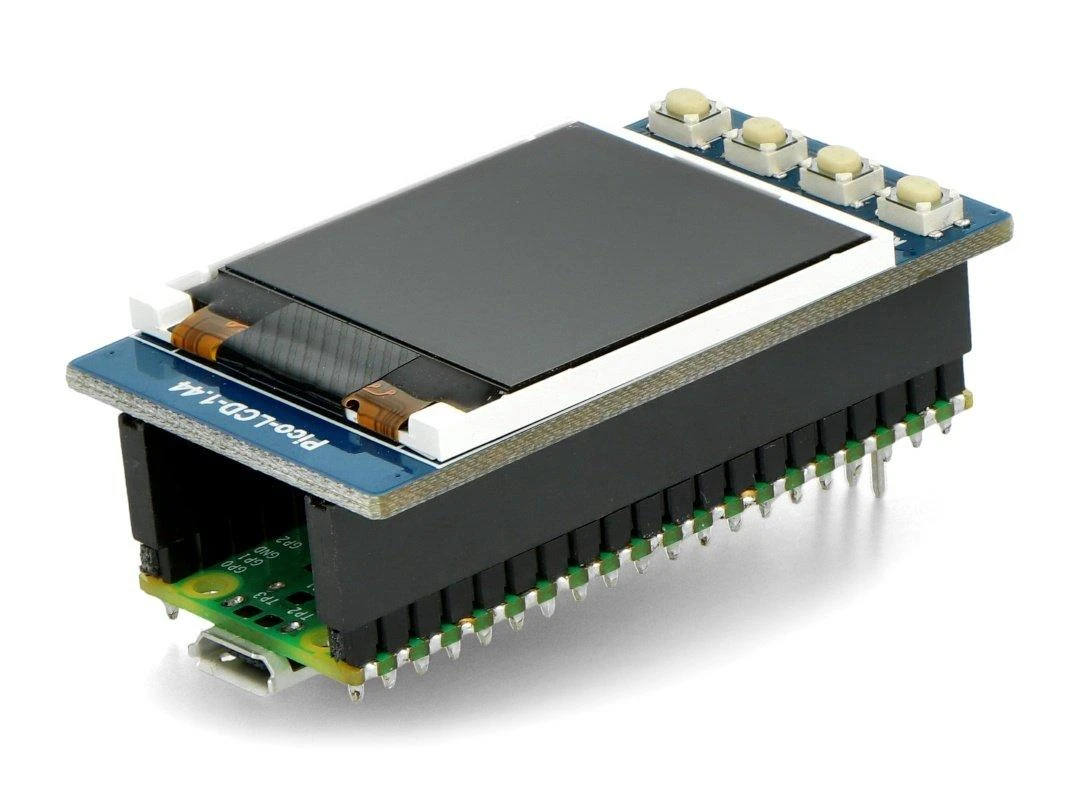

TFT ekranas, sukurtas dirbti su Raspberry Pi Pico plokšte, jo įstrižainė yra 1,44”, o skiriamoji geba yra 128x128px. Modulis yra pagrįstas ST7735S mikroschema ir palaiko sąveiką per SPI sąsają. Jis gali rodyti 65 tūkst. spalvų, įtrauktų į RGB gamą. Vieno pikselio dydis yra 0,20 x 0,20 mm. Modulis turi 4 mygtukus bet kokiam tikslui.

Specifikacijos:

Darbinė įtampa: nuo 3,15 V iki 5 V
Sąsaja: SPI 4 laidų
Ekrano tipas: TFT
Lustas: ST7735S
Įstrižainė: 1,44"
Skiriamoji geba: 128x128px
Rodomų spalvų skaičius: 65k RGB
Ekrano dydis: 25,50 x 26,50 mm
Pikselių dydis: 0,20 x 0,20 mm
Modulio dydis: 52 x 30 mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

WSR-19722
Modelio pavadinimas

AN-19722

Gamintojas Waveshare

Atsiliepimų nėra

Atsiliepimų politika

1. Su kokiomis plokštėmis suderinamas šis 1,44 colių ekranas?

Šis 1,44 colių TFT ekranas yra specialiai sukurtas ir pilnai suderinamas su Raspberry Pi Pico plokšte. Jis prisijungia naudojant SPI sąsają, todėl yra paprastas naudoti. Šis mažas ekranas puikiai tiks įvairiems elektronikos projektams, kur reikia rodyti informaciją ar grafiką.

2. Kokią grafiką gali rodyti šis mažas TFT modulis?

Šis ST7735S lustu pagrįstas modulis gali atvaizduoti iki 65 tūkstančių skirtingų spalvų. Dėl RGB spalvų palaikymo vaizdai atrodo ryškūs ir natūralūs. Tokia spalvų gama leidžia kurti įvairius vartotojo sąsajos elementus, indikatorius ar net paprastas animacijas.

3. Kaip prijungti šį SPI ekraną prie savo projekto?

Prijungimas atliekamas naudojant 4 laidų SPI (Serial Peripheral Interface) ryšį, kuris yra paprastas ir plačiai naudojamas. Komunikacija vyksta greitai, o ryšio schema yra nesudėtinga. Tai leidžia greitai integruoti ekraną be didelio papildomo laidų kiekio.

4. Kokia yra šio ekrano pikselių tankio charakteristika?

Vieno taško dydis šiame grafiniame ekrane yra 0,20 x 0,20 milimetro. Toks pikselių išdėstymas užtikrina pakankamai aiškų vaizdą, atsižvelgiant į fizinį ekrano matmenį. Gauta skiriamoji geba yra 128x128 pikselių, kas tinka informacijos rodymui.

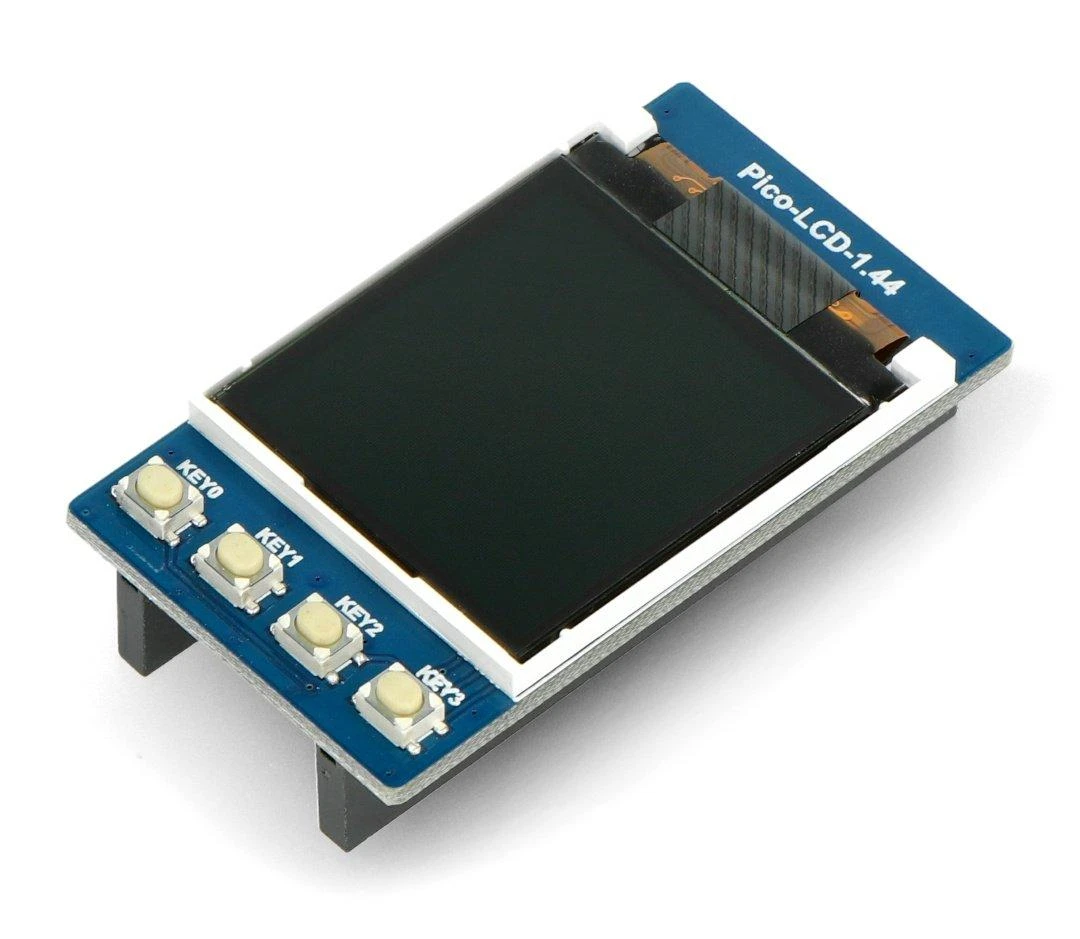

5. Ar šis vaizduoklis turi papildomų valdymo elementų?

Taip, įmontuoti keturi mygtukai suteikia papildomą funkcionalumą jūsų projektui. Jie gali būti programuojami ir pritaikomi bet kokiai interaktyviai užduočiai. Ši funkcija leidžia valdyti rodymą arba sąveikauti su sistema nenaudojant papildomų komponentų.
