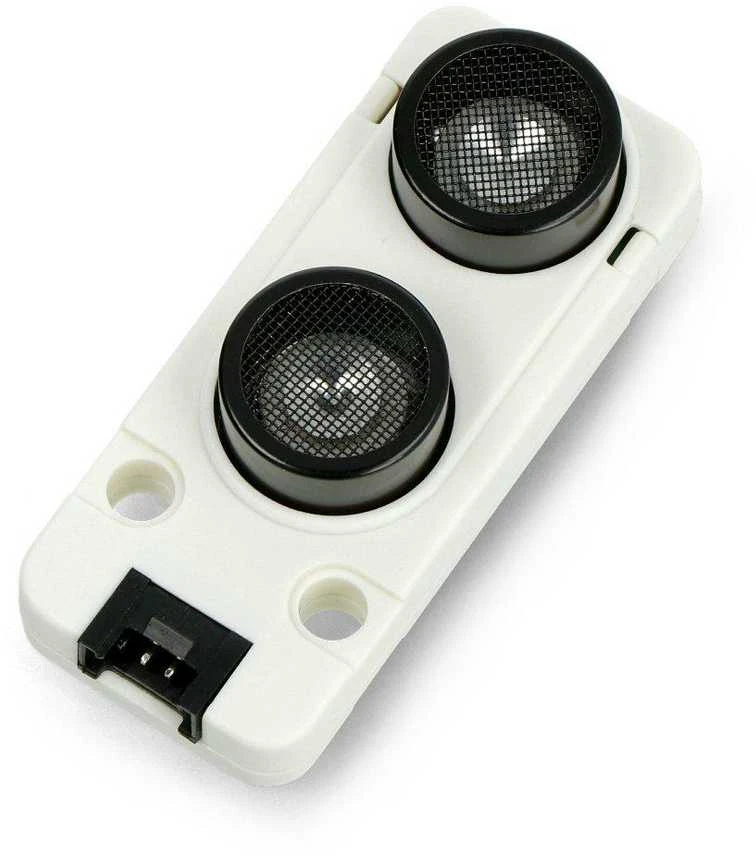

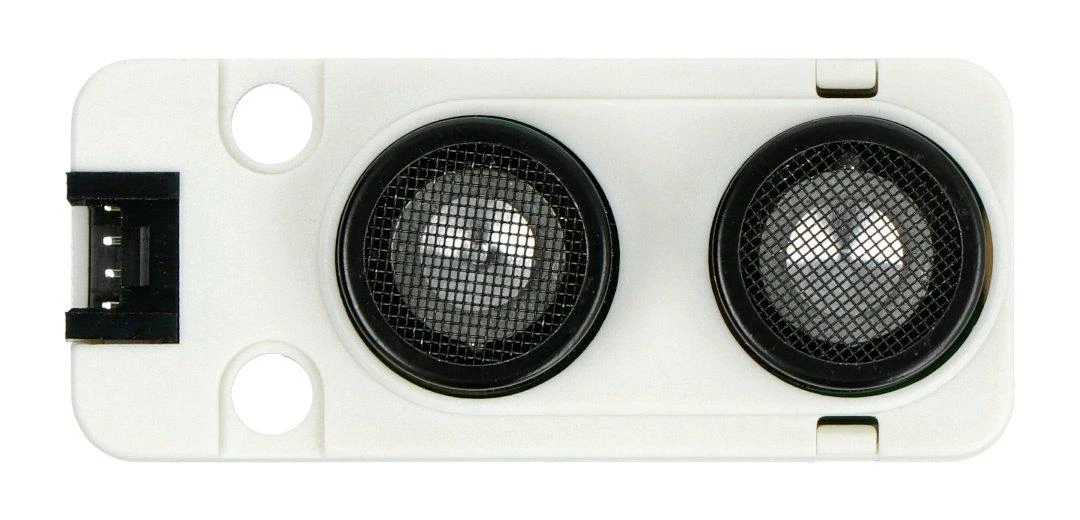

RCWL-9620 ultragarsinio atstumo jutiklio I/O išplėtimo blokas, skirtas M5Stack kūrimo moduliams

Įrenginio serijos išplėtimo modulis - ultragarsinis atstumo jutiklis, pagamintas M5Stack. Modulis suderinamas su M5Stack Core, M5Atom ir M5Stick kūrimo moduliais. Jame yra RCWL-9620 lustas, leidžiantis tiksliai išmatuoti atstumą ir aptikti kliūtį nuo 20 mm iki 4500 mm. Pats matavimas nustatomas maždaug 2% tikslumu. Grove laidai naudojami išplėtimui prijungti prie pagrindinių modulių. Pridedamas specialus 20 cm ilgio jungiamasis laidas.

Pagrindinės savybės:

• RCWL-9620 I/O užtikrina tikslų atstumo matavimą nuo 2 cm iki 450 cm maždaug 2% tikslumu. Matuojant didesnį nei 350 cm, duomenų perdavimas šiek tiek vėluoja
• Dėl plataus 60 laipsnių matymo kampo, jutiklis taip pat gali aptikti objektus, kurie nėra tiesiai priešais jį

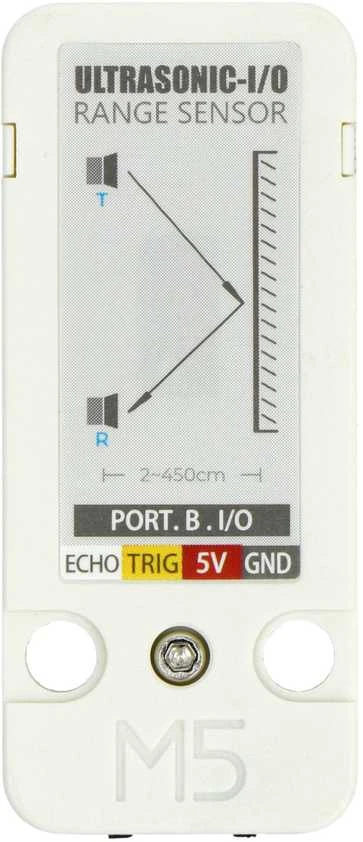

• Norėdami nustatyti atstumą iki kliūties, jutiklis matuoja laiką nuo impulso signalo išsiuntimo iki gavimo
• Jis naudojamas kliūčių vengimo robotams, atstumo matavimo projektams ir objektų aptikimui
• Jame yra RCWL-9620 lustas

• Suderinamas su kūrimo moduliais: M5Stack Core, M5Atom, M5Stick
• Integruotas lustas: RCWL-9620
• Sąsaja: I/O
• Nematymo taškas: nuo 0 mm iki 20 mm
• Atstumo matavimo diapazonas: nuo 20 mm iki 4500 mm
• Matavimo tikslumas: ± 2%
• Darbinis dažnis: 40 kHz
• Jutiklio jautrumas: -65 dB
• Žiūrėjimo kampas: ± 60°
• Darbinė srovė: 3 mA
• Palaikomos kūrimo platformos: Arduino, UlFlow (Blockly, Python)
• Su LEGO suderinamas modulis
• Modulio matmenys: 56 x 24 x 15 mm
• Svoris: 11,5 g

• RCWL-9620 ultragarsinio atstumo jutiklio I/O išplėtimo modulis, skirtas M5Stack kūrimo moduliams

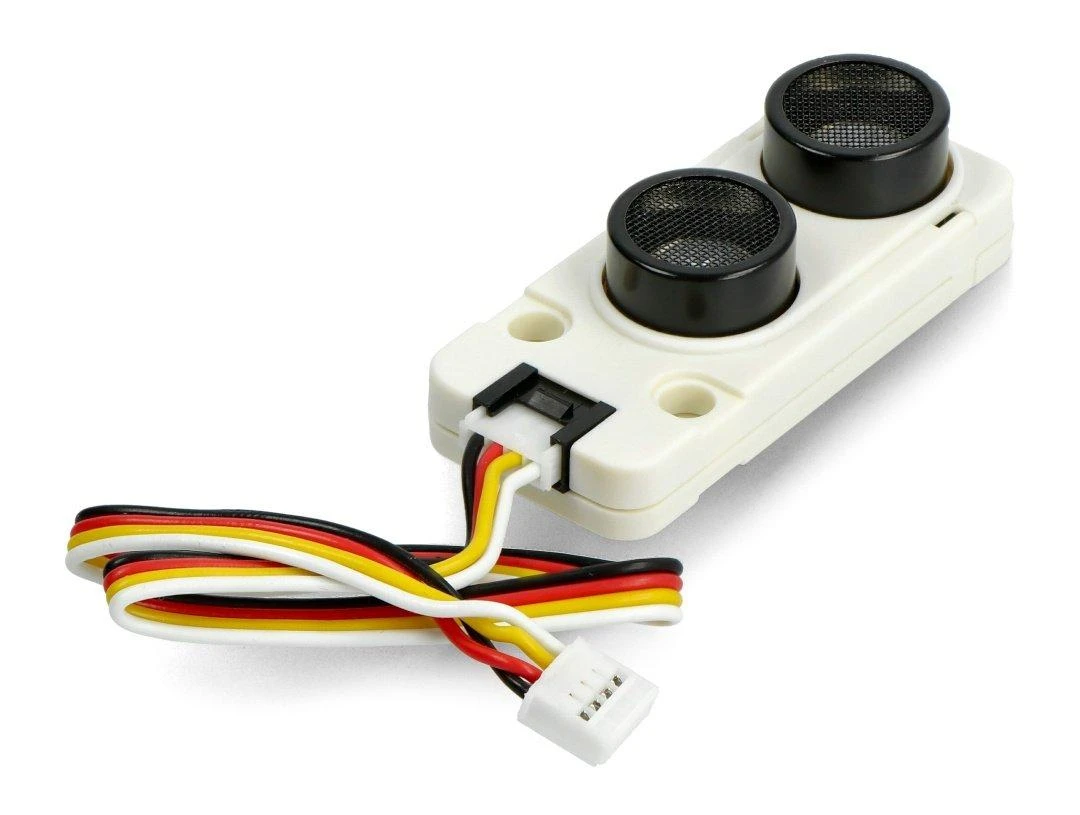

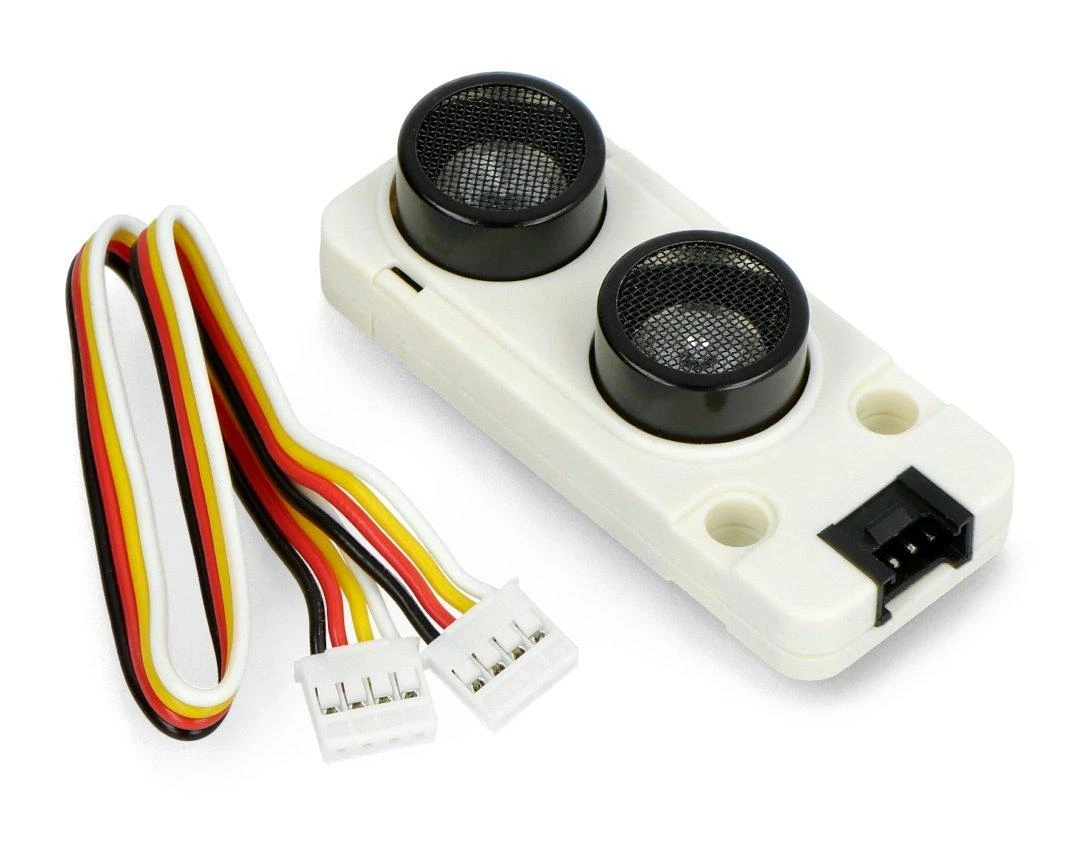

• Jungiamasis laidas baigiasi Grove jungtimi - ilgis 20 cm
