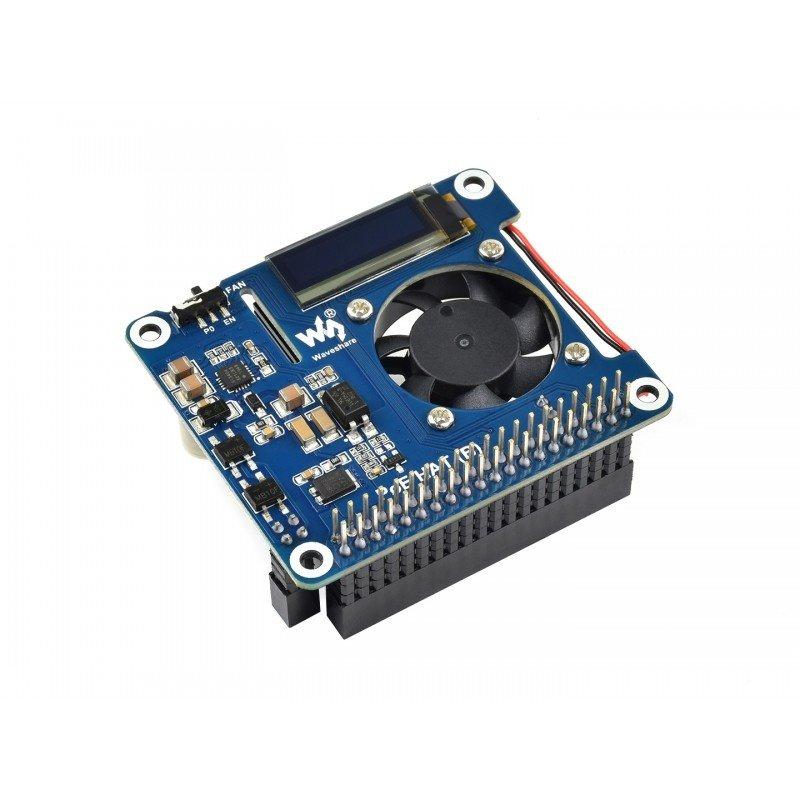

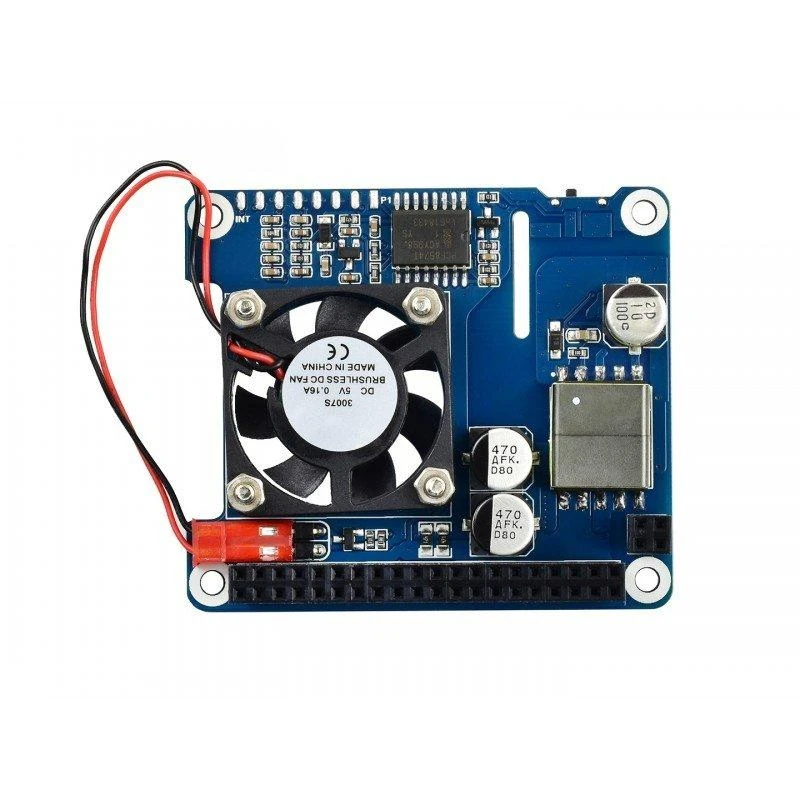

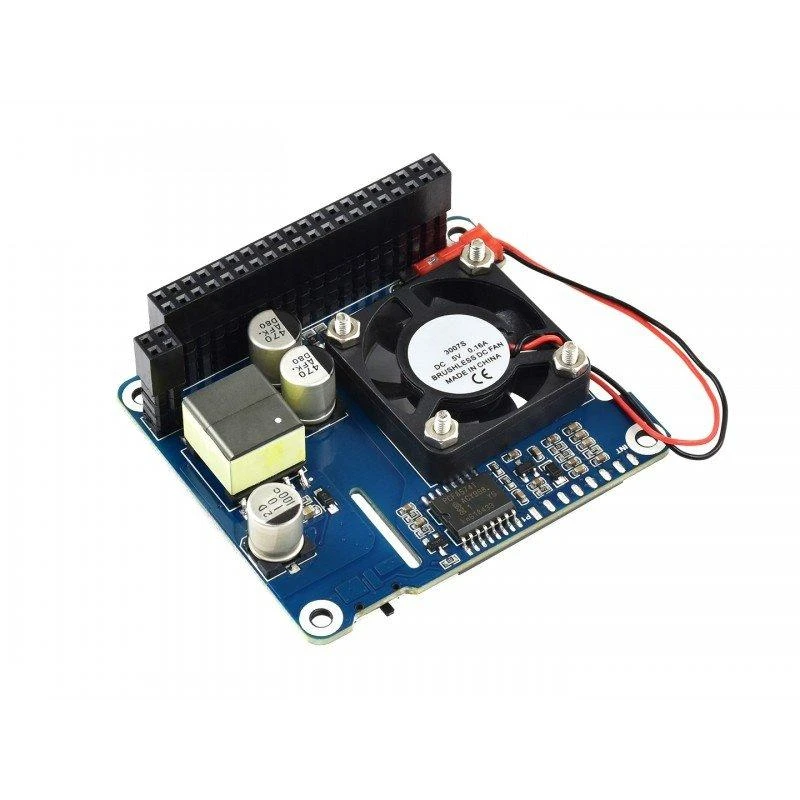

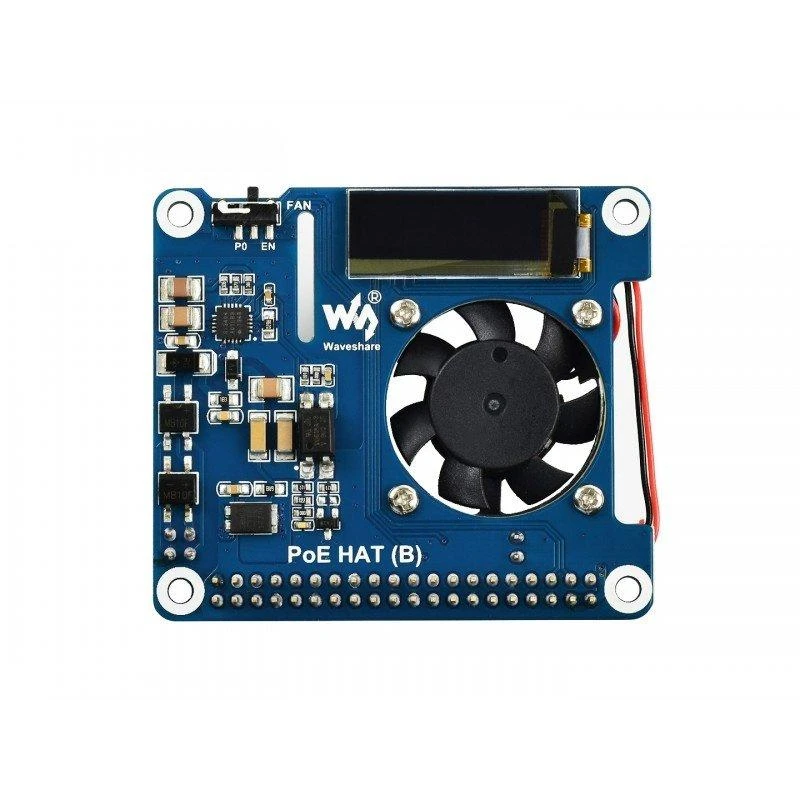

Power over Ethernet HAT (B) yra priedėlio modulis, sukurtas Raspberry Pi minikompiuterio 3B+ ir 4B versijoms. Jis suteikia tiek 802.3af tinklo ryšį, tiek maitinimą Raspberry Pi per Ethernet jungtį. PoE įėjimo įtampa turi būti nuo 37 V iki 57 V. Priedėlis turi lengvai skaitomą 0,9” ekraną, kuriame rodoma temperatūra, IP adresas ir ventiliatoriaus būsena (įmontuota į priedėlį). Jame yra įmontuotas PCF8574 lustas ir SSD1306 valdiklis. Tinkamam Power over Ethernet veikimui HAT reikalingas maršrutizatorius / jungiklis su PoE (Power over Ethernet) funkcija.

Specifikacijos:

Tipas: maitinimo modulis
Įmontuota grandinė: PCF8574
Suderinamas su Raspberry Pi versija 3B+ / 4B
PoE maitinimo šaltinis: nuo 37 V iki 57 V DC
PoE išėjimo galia: 5 V / 2,5 A DC 5,5 / 2,5 mm
Tinklo standartas: 802.3af PoE
Ekranas:

tipas: OLED ekranas
įstrižainė: 0,9"
raiška: 128x32px
įmontuotas valdiklis: SSD1306
vertės ekrano spalva: balta

Modulio matmenys: 56,5 mm x 65 mm

Komplekte:

Power over Ethernet HAT (B) - PoE ir 802.3af maitinimo priedėlis
Montavimo elementai:

tarpiklis - x4
varžtas - x4
dangtelis - x4

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Waveshare
Modelis

AN-19592
Modelio pavadinimas

AN-19592

* Anksčiau taikyta Varle.lt kaina

Gamintojas Waveshare
Spalva Balta

Atsiliepimų nėra

Atsiliepimų politika

1. Kokiam Raspberry Pi tinka šis PoE HAT?

Power over Ethernet HAT (B) modulis yra suderinamas tik su Raspberry Pi 3B+ ir 4B versijomis. Šis priedėlis yra specialiai sukurtas šiems modeliams, užtikrinant tinkamą mechaninį ir elektros prijungimą. Jis suteikia patikimą maitinimą ir tinklo ryšį vienu kabeliu jūsų minikompiuteriui.

2. Kokią informaciją rodo įmontuotas ekranas?

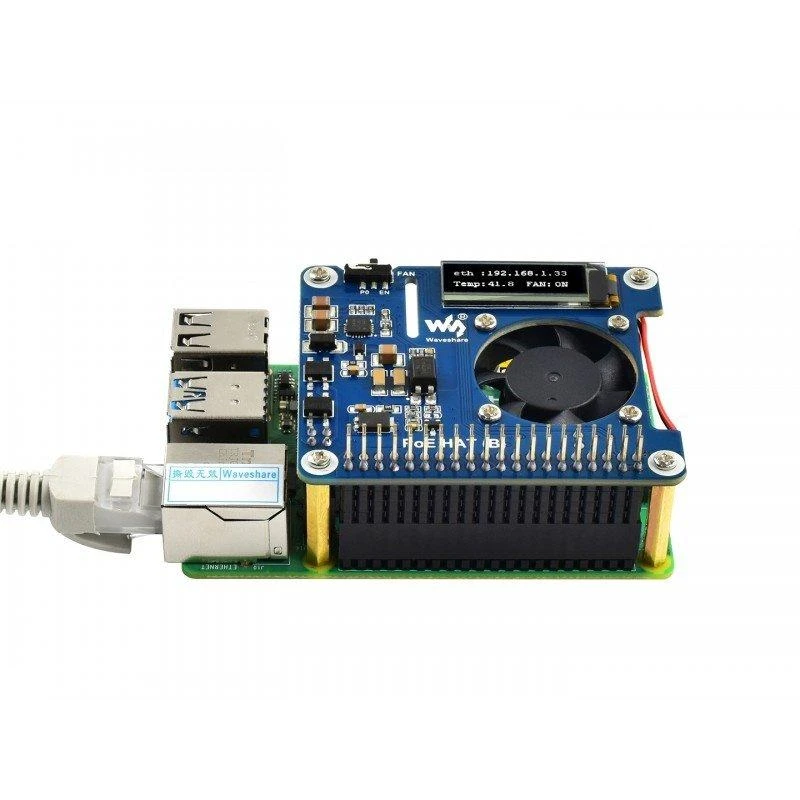

Įmontuotas OLED ekranas realiu laiku rodo tris svarbius sistemos parametrus: procesoriaus temperatūrą, priskirtą IP adresą ir įmontuoto aušinimo ventiliatoriaus veikimo būseną. Šis informacijos skydelis padeda stebėti įrenginio būklę nenaudojant papildomos monitoriaus ar terminalo.

3. Kokio įrango reikia šio priedėlio veikimui?

Kad priedėlis veiktų, būtinas tinklo maršrutizatorius arba jungiklis su palaikoma 802.3af Power over Ethernet funkcija. Šis įrenginys perduos ir duomenis, ir maitinimą per vieną Ethernet kabelį. Be tokios infrastruktūros, HAT negalės tiekti energijos jūsų Raspberry Pi.

4. Kokia yra reikalinga įėjimo įtampa?

Prieš tai turi būti tinkamai suderinta su 802.3af standartu. Maitinimo šaltinis turi tiekti nuolatinę srovę, kurios įtampa yra nuo 37 voltų iki 57 voltų. Šis diapazonas užtikrina saugų ir efektyvų galios konvertavimą į reikalingus 5 voltus Raspberry Pi.

5. Ar komplekte yra viskas, ko reikia montavimui?

Taip, montavimo rinkinys apima visus reikalingus komponentus. Jį sudaro keturi tarpikliai, keturi tvirtinimo varžtai ir keturi dangteliai varžtams. Šios detalės leidžia saugiai ir tvirtai pritvirtinti HAT modulį ant jūsų vieno plokštės kompiuterio.
