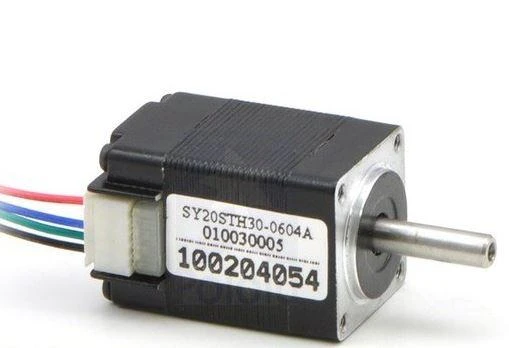

Žingsninis variklis – elektros variklis, kurio ašis apsisuka per daugelį vienodų žingsnių. Toks variklis gali atlikti reikiamą kiekį žingsnių, rotoriui užimant norimą padėtį. Žingsninis variklis keičia elektrinį signalą į reikiamą sukimą ar tiesinį judėjimą.

Techniniai duomenys:

200 žingsnių/aps (1,8 °)
Vardinė įtampa: 3,9 V
Apvijos srovė: 600 mA
Apvijos varža: 6,5 Ω
Induktyvumas: 1,7 mH
Sukimo momentas 0,18 kg*cm (0,017 Nm)
Bipolar (4 laidai)
Veleno skersmuo: 4 mm
Svoris: 60 g
Standard: NEMA 8
Matmenys: 20 x 20 x 30 mm

Žingsninių variklių panaudojimo sritys:

Spausdintuvai
CNC mašinos
3D spausdintuvai
Lazerinės pjaustiklės
Manipuliatoriai

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-01298
Modelio pavadinimas

AN-01298

Atsiliepimų nėra

Atsiliepimų politika

1. Koks yra šio žingsninio variklio sukimo momentas?

Šio OEM žingsninio variklio sukimo momentas yra 0,18 kg*cm, kas atitinka 0,017 Nm. Šis parametras yra svarbus variklio našui, nes nurodo, kokią apkrovą jis gali pajudinti. Ši vertė tinka mažoms ir vidutinėms apkrovoms, pavyzdžiui, mažų CNC ar 3D spausdintuvų ašims.

2. Kokią įtampą reikia tiekti varikliui?

Šiam žingsniniam varikliui reikalinga 3,9 voltų vardinė įtampa. Tai yra standartinė jo veikimo įtampa, kuri užtikrina optimalų darbą. Valdymo schema turi tiekti šią įtampą, kad variklis pasiektų nurodytus 600 mA apvijos srovės parametrus ir veiktų stabiliai.

3. Kiek laipsnių yra vienas žingsnis?

Vienas žingsnis atitinka 1,8 laipsnio sukimą, o visa apsisuka atliekama per 200 žingsnių. Šis žingsnio kampas lemia galutinį judesio tikslumą. Dėl tokios padalijimo į 200 žingsnių per apsisukimą charakteristikos, šis įrenginys tinka reikalaujantiems didelio pozicionavimo tikslumo projektams.

4. Ar šis variklis tinka 3D spausdintuvui?

Taip, šis žingsninis variklis yra tinkamas naudoti 3D spausdintuve dėl savo matmenų ir charakteristikų. Jo NEMA 8 standarto korpusas (20x20x30 mm) ir 4 mm velenas dažnai atitinka tokių įrenginių reikalavimus. Jis gali valdyti ekstruderių ar ašių judesį, užtikrindamas reikiamą tikslumą.

5. Kokio tipo valdymui skirtas keturių laidų variklis?

Keturių laidų konstrukcija rodo, kad tai yra bipolinis žingsninis variklis. Tokiam tipui reikalingas specialus valdiklis, galintis keisti srovės kryptį apvijose. Bipolinis valdymas dažniausiai suteikia didesnį sukimo momentą, palyginti su unipoliniais varikliais, naudojant tą patį korpuso dydį.
