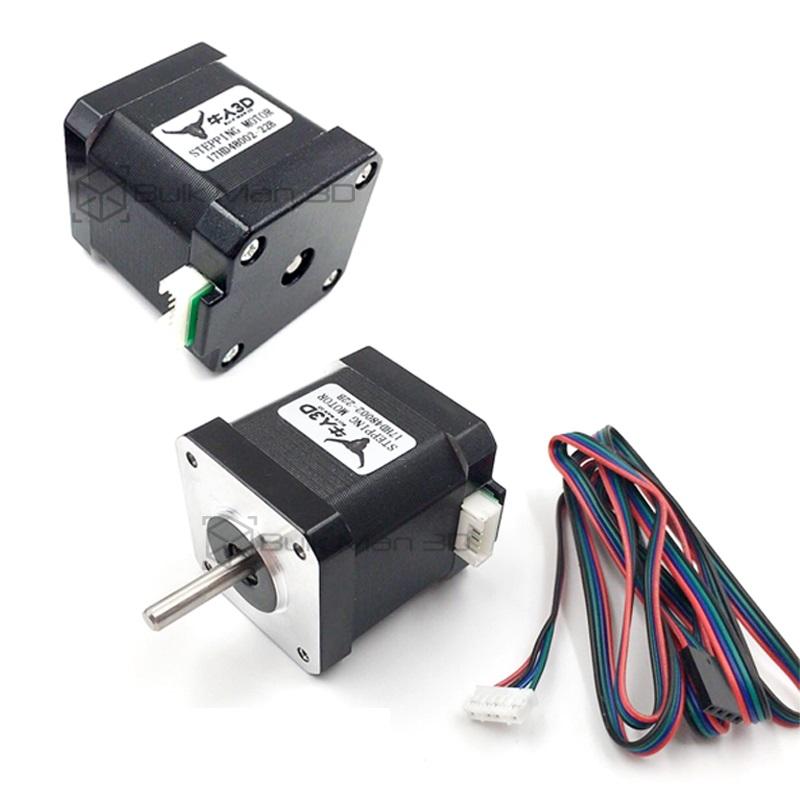

Oem Žingsninis variklis NEMA17 200...

1. Kiek šio NEMA 17 variklio žingsnių tenka vienam apsisukimui?

Šis NEMA 17 bipolinis žingsninis variklis per vieną pilną apsisukimą atlieka tiksliai du šimtus žingsnių. Tai reiškia, kad kiekvienas žingsnis atitinka 1,8 laipsnio kampą. Tokia konfigūracija užtikrina stabilų judesį ir yra plačiai naudojama CNC mašinose, kur būtinai reikia tikslios pozicijos kontrolės.

2. Kokia yra šio stepinio variklio maitinimo įtampa ir srovė?

Variklio vardinė darbinė įtampa yra 3,06 volto, o maksimali apvijos srovė siekia 1,68 ampero. Dėl mažos įtampos šis modelis puikiai tinka darbui su įprastais Arduino ar kitais mikrovaldiklių tvarkyklėmis, užtikrindamas kokybiškumą ir patikimumą 3D spausdintuvuose ar lazerinėse pjaustyklėse.

3. Kokia sukimo momento ir varžos vertė yra šiame variklyje?

Maksimalus šio žingsninio variklio sukimo momentas yra 0,54 Nm, o kiekvienos apvijos varža siekia 1,8 omo. Dėl šių parametrų variklis sugeba išlaikyti stabilią apkrovą, kas ypač praverčia kuriant manipuliatorius ar robotus. Induktyvumas yra 3,8 mH, kas padeda tiksliau kontroliuoti judesį pramoniniuose įrenginiuose.

4. Ar šis dviejų jungčių variklis yra bipolinis ir kokie jo matmenys?

Variklis pagamintas keturių laidų bipoline schema, kas leidžia jį lengvai valdyti dauguma šiuolaikinių žingsninių variklių tvarkyklių. Pagal NEMA 17 standartą jo korpuso dydis yra 42 x 42 milimetrai, o ilgis siekia 34 mm. Tai kompaktiška 59 mm skersmens pavara tinka montuoti į mažas darbo sistemas ar naminių prietaisų gamybą.

5. Kokie laidų kiekiai ir veleno skersmuo yra nustatyti gaminyje?

Iš viso variklis turi keturis atskirus laidus, kurie jungiami prie tvarkyklės bipoliniu būdu. Išėjimo veleno skersmuo yra lygiai penki milimetrai, laikantis dažniausiai naudojamo standarto. Toks veleno dydis užtikrina tvirtą sukibimą su skriemuliu ar mova. Svarus gamins yra 220 gramų, todėl puikiai tinka mažiems spausdintuvams ar lazeriui pjaustyti.
