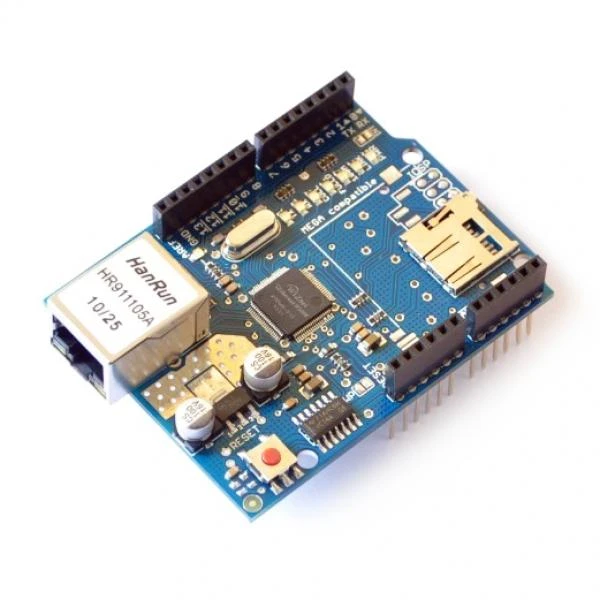

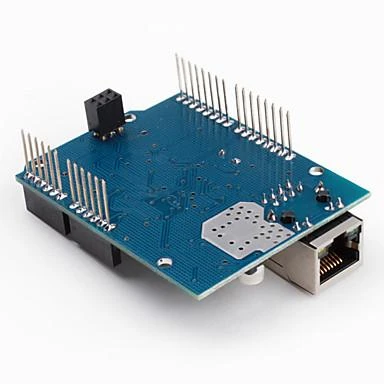

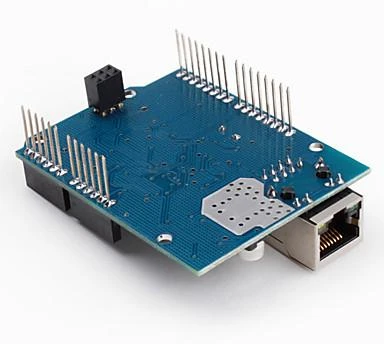

W5100 yra Ethernet ryšio priedėlis, skirtas Arduino. Jo pagalba galėsite Arduino prijungti prie interneto vos keliais paprastais žingsniais. Norint naudotis šiuo priedėliu nereikia jokio litavimo.

Techniniai duomenys:
●   Tinka: Arduino UNO, Mega ir kitiems panašiems mikrovaldikliams
●   Palaiko oficialią Arduino Ethernet valdymo kodo biblioteką (angl. library), nuorodo apačioje
●   Turi SD kortelės lizdą
●   Lustas: W5100
●   Darbinė įtampa: 5V DC
●   Loginių signalų įtampa: 3,3-5V
●   Ryšio sparta: 10/100Mb.
●   Vidinė 16Kb atmintis.
●   Įdiegti LED indikatoriai, kurių kiekvienas atlieka savo funkciją:
○   PWR: rodo, jog plokštė ir priedėlis yra įjungti ir aprūpinami energija.
○   LINK: rodo tinkle ryšio būvimą ir blyksteli, kuomet priedėlis priima ar išsiunčia informaciją.
○   FULLD: rodo, kuomet internet ryšis pilnai funkcionuojantis dvipusis.
○   100M: rodo, kuomet interneto ryšis siekia 100 Mb/s (priešingai nei 10 Mb/s).
○   RX: užsidega, kuomet pridėlis priima informaciją.
○   TX: užsidega, kuomet priedėlis išsiunčia informaciją.
○   COLL: užsidega, kuomet pastebimas ryšio susikirtimas.
Nuorodos ir pritaikymas:
●   Namų medijos centras
●   Nuotolinės kameros valdymas
●   E thernet biblioteka ir naudojimo pavyzdys

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN0235
Modelio pavadinimas

AN0235

Atsiliepimų nėra

Atsiliepimų politika

1. Kokiems Arduino plokštėms tinka šis OEM W5100 priedėlis?

OEM W5100 Ethernet priedėlis suderinamas su Arduino UNO, Mega ir kitais panašiais mikrovaldikliais. Šis tinklo modulis veikia su 5V maitinimu ir palaiko oficialią Arduino biblioteką, todėl prijungimas prie interneto yra paprastas. Plokštė neturi jokių papildomų sąlygų, kaip litavimas, ir yra paruošta naudoti iš karto.

2. Kaip veikia šio modulio ryšio indikatoriai?

Modulyje integruoti LED indikatoriai informuoja apie jo būseną. PWR rodo maitinimą, LINK – tinklo ryšį, o RX/TX – duomenų gavimą ir siuntimą. FULLD indikatorius patvirtina pilną dvipusį ryšį, o 100M – 100 Mb/s greitį. Šie įrenginio signalai padeda greitai diagnozuoti jungties problemas.

3. Ar šis įrenginys palaiko SD kortelę?

Taip, šis Ethernet jungties modulis turi integruotą SD kortelės skaitytuvą. Tai leidžia talpinti duomenis, pavyzdžiui, interneto puslapių failus ar matavimų logus, tiesiai į atminties kortelę. SD lizdas yra papildoma funkcija, kuri praplečia šio tinklo priedėlio galimybes, neapsiribojant tik interneto prieiga.

4. Kokį duomenų perdavimo greitį gali pasiekti?

Šis tinklo plokštė palaiko 10/100 Mb/s greitį, kas yra pakankamai greita daugeliui projektų. 100M lemputė įjungiama, kai pasiekiamas maksimalus 100 Mb/s perdavimo spartumas. Tokio ryšio našumo pakanka tokioms užduotims kaip nuotolinis valdymas ar duomenų siuntimas iš įvairių jutiklių.

5. Ar reikia litavimo norint prijungti prie Arduino?

Norint naudoti šį priedą, litavimas visiškai nereikalingas. Įrenginys yra paruoštas naudoti ir jungiasi tiesiogiai prie Arduino plokštės kontaktų. Šis Ethernet jungties sprendimas yra labai patogus pradedantiesiems, nes leidžia greitai sukurti interneto ryšį be papildomų techninių procedūrų.
